基于framebuffer的lvgl的移植使用

准备工作

一种方式是像LVGL | lvgl最新版本在STM32上的移植使用

这篇文章的方式一样，从头一步一步来搭建基于framebuffer的工程，自己编写Makefile文件。需要下载：

lvgl

lv_drivers

lv_examples

这些可以在lvgl官方GitHub找到。

然后建立一个工程，把需要用到的文件复制到工程里，编写Makefile文件即可。

除此之外，lvgl官方仓库也有提供基于Linux frame buffer的移植工程：lv_port_linux_frame_buffer，我们直接下载下来修改一些代码适配我们的板子就可以。

lvgl快速实践

文章篇幅有限，我们就不一步一步演示移植步骤了。我们直接下载lv_port_linux_frame_buffer拿过来进行修改即可，就可以快速跑起来。

我们可以使用git clone --recurse-submodules命令下载，也可以直接下载。

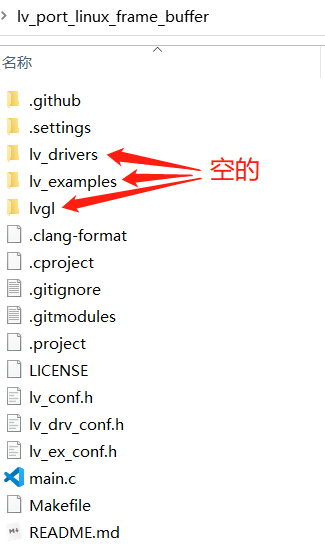

我们选择直接下载，下载得到的lv_port_linux_frame_buffer内容为：

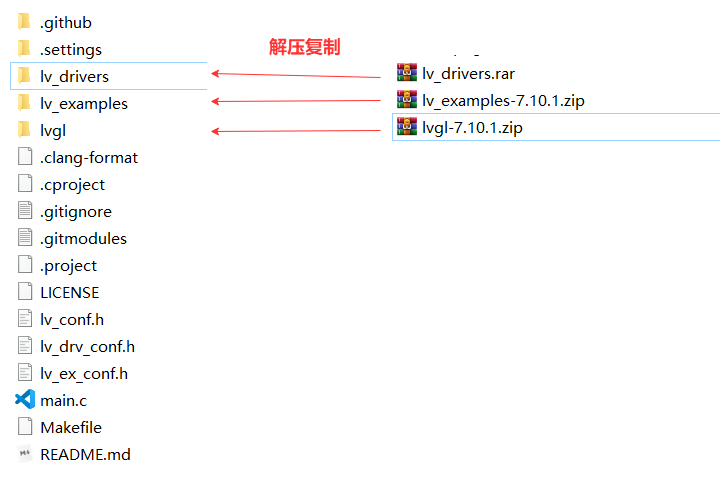

此时，lvgl、lv_examples、lv_drivers这三个文件夹内的内容是空的，我们需要下载相关资源放进去。比如：

接下来可以修改工程了，需要修改的地方也很简单，但前提是我们的设备已经有显示驱动与触摸屏驱动。

1、修改编译器

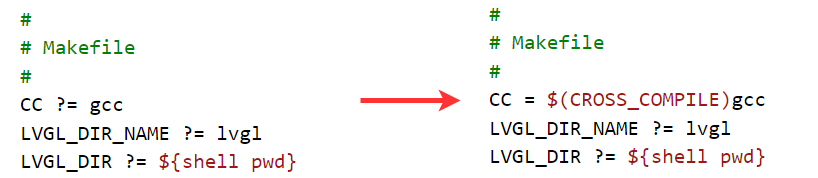

首先需要修改Makefile，因为我们需要在板子上跑，所以需要使用交叉编译器：

2、修改分辨率

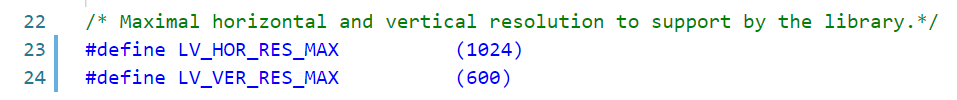

修改lv_conf.h文件里的LV_HOR_RES_MAX、LV_VER_RES_MAX宏为实际屏幕大小，如：

3、使能fb设备

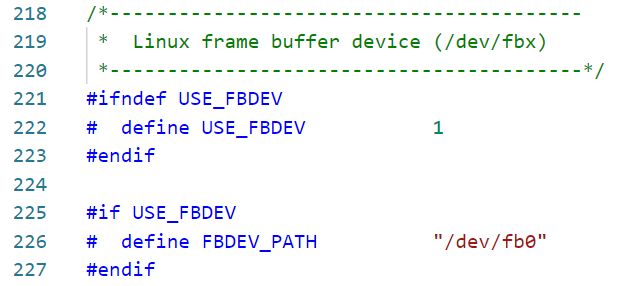

修改lv_drv_conf.h文件里的USE_FBDEV宏来使能Linux frame buffer device (/dev/fbx)，如：

4、使能输入设备

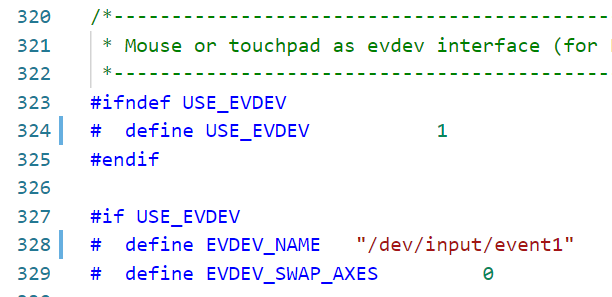

修改lv_drv_conf.h文件里的USE_EVDEV宏来使能输入事件设备，如：

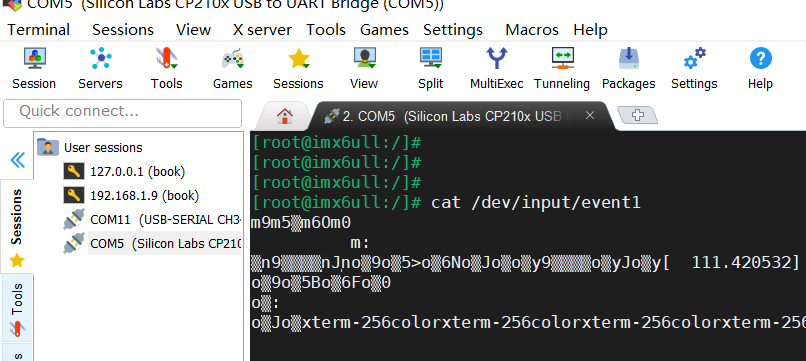

其中，你的板子的输入事件可能不是event1，根据实际进行修改。可以使用cat命令来测试一下你板子的触摸屏输入对应的是哪一个event，如：

此时，触摸一下屏幕，则终端会有信息（乱码信息）输出，则说明当前板子的触摸输入对应的就是这个event。

5、添加输入初始化

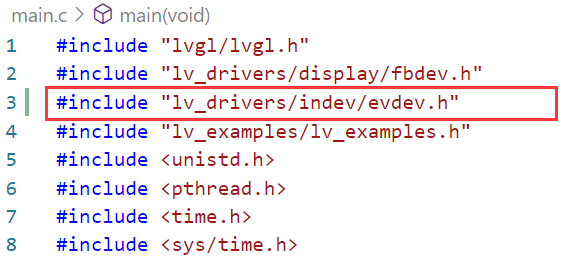

在main.c初始化并注册一个输入设备，如：

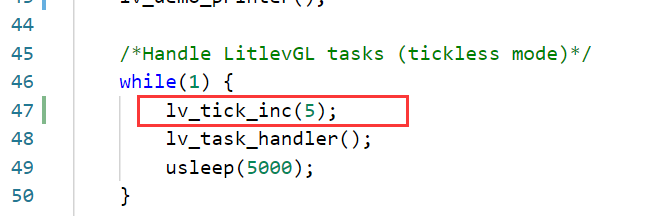

6、添加lvgl心跳

在main.c添加lv_tick_inc函数的调用，如：

然后就可以跑跑一些实例demo了，有些demo需要使能lv_conf.h文件里的一些配置，否则编译会报错，根据编译报错信息修改相关配置项即可。

编译成功之后，会在lv_port_linux_frame_buffer工程主目录生成一个名为demo的可执行文件。

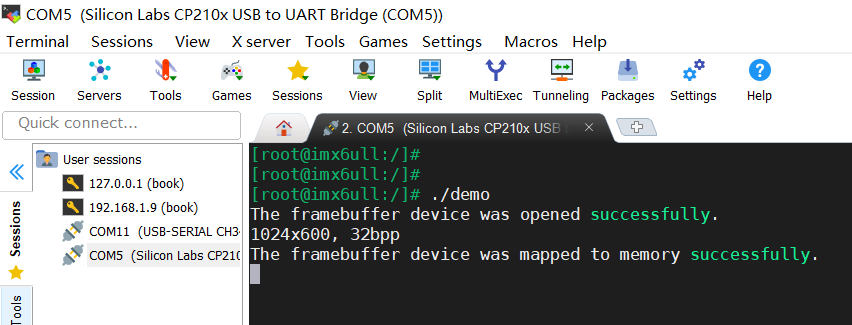

传到板子里运行：
