高通骁龙210系列-MSM8909核心板介绍

高通骁龙210系列-MSM8909核心板

高通MSM8909核心板4核A7架构，主频1.1GHz,核心板 板载了蓝牙，wifi, 4G,GPS等功能，不用外挂模块,支持Micro SD，支持32GB,屏幕分辨率可支持1280*720，接口丰富，可扩展性强。

注：此款核心板适合有研发能力的企业客户，不适合初学者!

G8909

核心板

CPU:高通210系列-MSM8909 (ARM Cortex-A7架构)

已大批量出货，绝对稳定可靠

4G全网通，支持电容触摸屏，串口*2/USB(OTG)*1/GPIO *20/ADC*2/PWM*1

主频1.1GHz*4

DDR31G

EMMC8G

核心板特性

A7架构 4核（4*1.1GHz(A7)） 产品尺寸小，便于客户集成，减少产品体积；

支持4G LTE超高速上网，单板兼容移动/联通/电信2G/3G/4G；

支持2+32存储器,Micro SD支持32G；

尺寸小、集成度高、大板布板灵活;

支持全网通、wifi、蓝牙、GPS;

支持 HD（1280*720）

接口丰富，可扩展性强 Sim 卡*2/MicroSD 卡*1/IIC*4/串口*2/USB(OTG)*1/3.5mm 耳机*1/GPIO *20/ADC*2/PWM*1

高通骁龙8909产品首款核心板产品;

产品单面布板,可有效降低产品厚度；

产品质量稳定可靠;

提高开发效率。客户系统架构无需从零开始；

降低开发难度。客户重点放在应用方案开发上，不必关注无线网络方案；

增强可维护性。通过核心板的更迭即可实现产品的更新换代，避免重新开模，延长产品生命周期；

核心板参数

结构参数

外观：邮票孔方式

核心板尺寸：40mm*60mm*2.8mm［业界领先］

工艺：采用 8 层沉金工艺设计，PCB台资大厂制作［独家支持］

系统配置

CPU：高通骁龙210系列-MSM8909， 四核Cortex-A7，主频1.1GHz，被认为是近几年高端的 ARM处理器

内存：标配 1GB DDR3，可定制 2GB［标配 1GB，可定制 2GB］

存储： 8GB/16GB/32GB emmc 可选，标配 8GB［标配 8GB，可定制 16GB/32GB］

技术规格

外观类型：PCBA

外观尺寸：40*56*2.8mm

硬件平台：高通骁龙210系列MSM8909 4核1.1GHz

网络类型/频段：接受定制

语音方式：CSFB

承载速率：上行 50Mbps,下行 150Mbps

内存：8GB（EMMC）+1GB（DDR3）

扩展内存：支持Micro SD，32GB

屏幕：分辨率：HVGA（320*480），WVGA（480*800），FWVGA（480*854），qHD（540*960）,支持 HD（1280*720），缺省支持 mipi接口，可在大板上增加转接芯片支持RGB接口,触摸屏：电容触摸屏 支持，电阻触摸屏 通过IIC扩展支持［独家支持］

主摄像头：支持800W AF MIPI接口,闪光灯支持［独家支持］

副摄像头：支持500W FF MIPI接口

蓝牙：支持，EDR2.1，BLE4.0

GPS：支持，不支持北斗单独定位

WIFI：支持，2.4G，802.11b/g/n，支持WIFI客户端和WIFI热点

FM：支持，仅支持接收，不支持发射［独家支持］

传感器：IIC扩展支持,重力/距离/光感/地磁/陀螺仪［独家支持］

接口扩展支持：Sim 卡*2/MicroSD 卡*1/IIC*4/串口*2/USB(OTG)*1/3.5mm 耳机*1/GPIO *20/ADC*2/PWM*1

按键：本身支持4个物理按键,IIC扩展键盘IC,支持全键盘［独家支持］

喇叭：支持 /喇叭外引

听筒：支持

Mic ：支持双MIC

马达：支持

纽扣电池：扩展支持

呼吸灯：IIC扩展支持

RFID：IIC扩展支持

NFC：IIC扩展支持

IO口引出：大于10个

低功耗状态：小于15mA

USB扩展HUB：软件支持，仅包括USBHub的驱动，不包括Hub上连接设备的调试

充电：充电

其它

系统支持：Android等系统

我们提供的服务：+

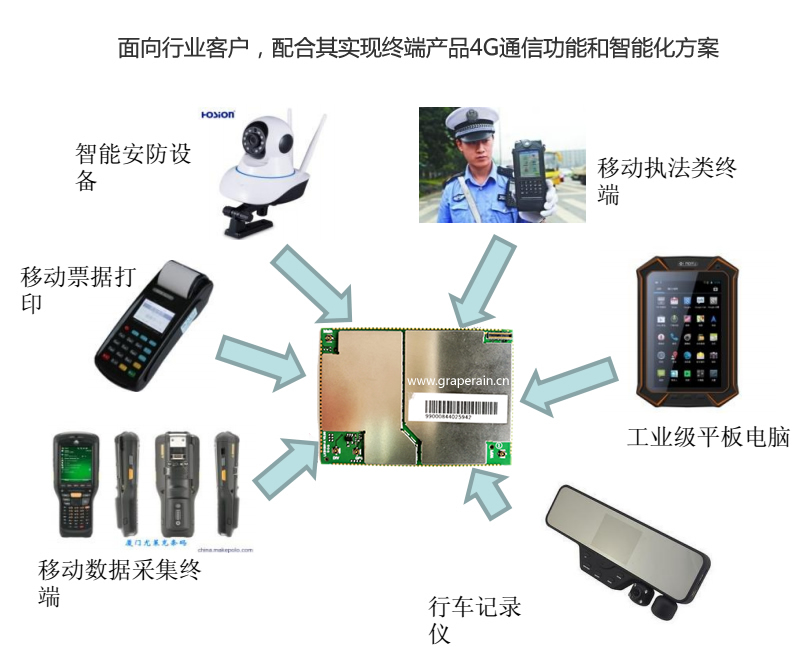

应用范围

手持终端设备，智能安防设备，移动执法终端，移动票据打印

工业级平板电脑，行车记录仪，移动数据采集终端

核心板外观

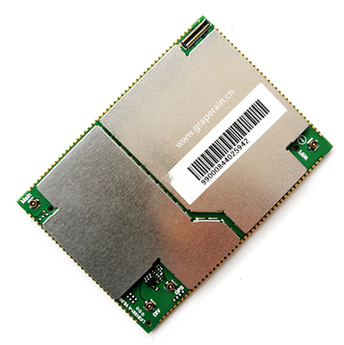

核心板正面图

核心板反面图
