支持4G的高通410系列MSM8916开发板介绍

高通骁龙410系列-G8916核心板

高通MSM8916核心板 全网通，支持4G通话,核心板 板载了蓝牙，wifi, 4G,北斗GPS等功能，不用外挂模块,屏幕分辨率可支持1920*1080，多达21个接口，丰富的接口配置，满足大多数客户需求。

注：此款核心板适合有研发能力的企业客户，不适合初学者!

G8916

核心板

CPU:高通骁龙410系列-MSM8916(M9+) ( Cortex-A53架构)

已大批量出货，绝对稳定可靠

板载了蓝牙，wifi, 4G,北斗GPS等功能，不用外挂模块，仅 40.5mm*56.5mm*2.8mm 。

主频1.2GHz*4

DDR31G

EMMC8G

核心板特性

产品尺寸小，便于客户集成，减少产品体积；

支持4G LTE超高速上网，单板兼容移动/联通/电信2G/3G/4G；

多达21个接口，丰富的接口配置,满足大多数客户需求；

高通骁龙8916(M9+ 高通骁龙410系列)产品首款核心板产品;

产品单面布板,可有效降低产品厚度；

产品质量稳定可靠;

提高开发效率。客户系统架构无需从零开始；

降低开发难度。客户重点放在应用方案开发上，不必关注无线网络方案；

增强可维护性。通过核心板的更迭即可实现产品的更新换代，避免重新开模，延长产品生命周期；

核心板参数

结构参数

外观：邮票孔方式

核心板尺寸：40.5mm*56.5mm*2.8mm［业界最小］

工艺：采用 8 层沉金工艺设计，PCB台资大厂制作［独家支持］

系统配置

CPU：MSM8916(高通骁龙410系列)， 四核Cortex-A53，主频为1.2GHz，被认为是近几年最有前途的 ARM处理器

内存：标配 1GB DDR3，可定制 2GB［标配 1GB，可定制 2GB］

存储： 8GB/16GB/32GB emmc 可选，标配 8GB［标配 8GB，可定制 16GB/32GB］

技术规格

外观类型：PCBA

外观尺寸：40.5*56.5*2.8mm

硬件平台：MSM8916 四核1.2GHz

网络类型/频段：接受定制

内存：8GB（EMMC)+1GB（DDR3）兼容16+1 16+2 32+2

扩展内存：支持Micro SD，最大128GB

屏幕：最高1920*1080［独家支持］

主摄像头：最高1300W AF 支持闪光灯［独家支持］

副摄像头：可支持 5M FF［独家支持］

蓝牙：最高 BT4.0LE

GPS/GNOSS/BDS2：支持

WIFI：支持802.11b/g/n

FM：支持

NFC：支持［独家支持］

RFID：支持［独家支持］

指示灯：支持

传感器：IIC扩展支持,重力/距离/光感/地磁/陀螺仪/［独家支持］

接口扩展支持：
Sim卡*2/SD卡*1/；
IIC*4/串口*2/USB(OTG)*1/ ；
3.5mm耳机*1/ ；
GPIO*20/ADC*2/PWM*1

呼吸灯：支持

按键背光控制 ：支持

按键：本身支持4个物理按键 ；扩展支持全键盘

喇叭 听筒：支持双喇叭

Mic：支持双MIC

其它

系统支持：Android等系统

我们提供的服务：+

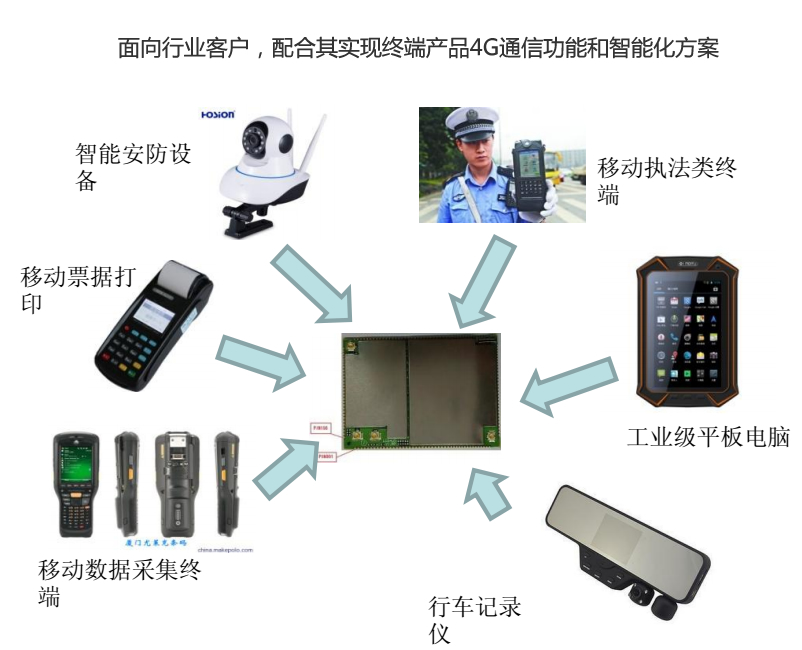

应用范围

手持终端设备，智能安防设备，移动执法终端，移动票据打印

工业级平板电脑，行车记录仪，移动数据采集终端

核心板外观

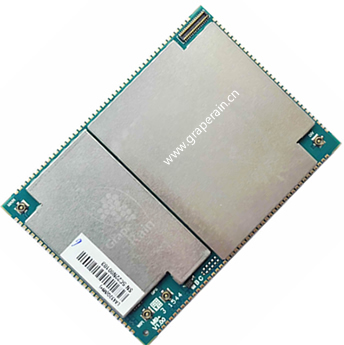

核心板正面图

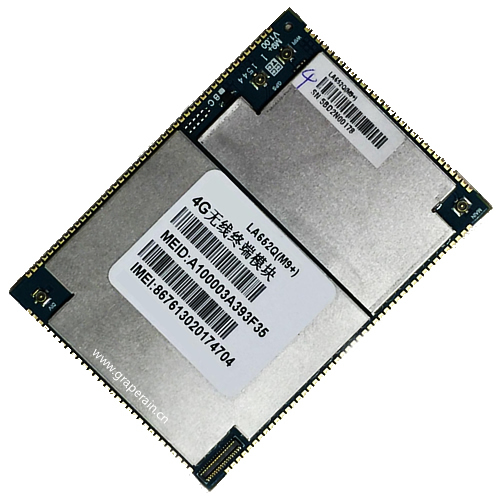

核心板反面图

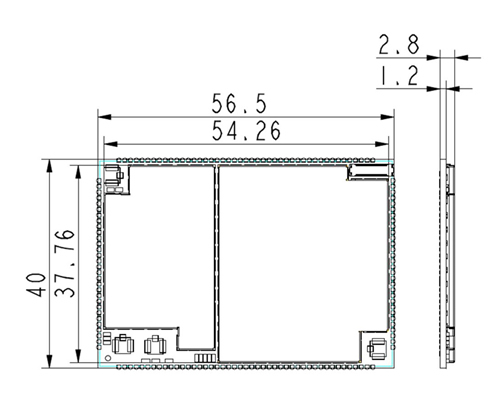

核心板尺寸图
