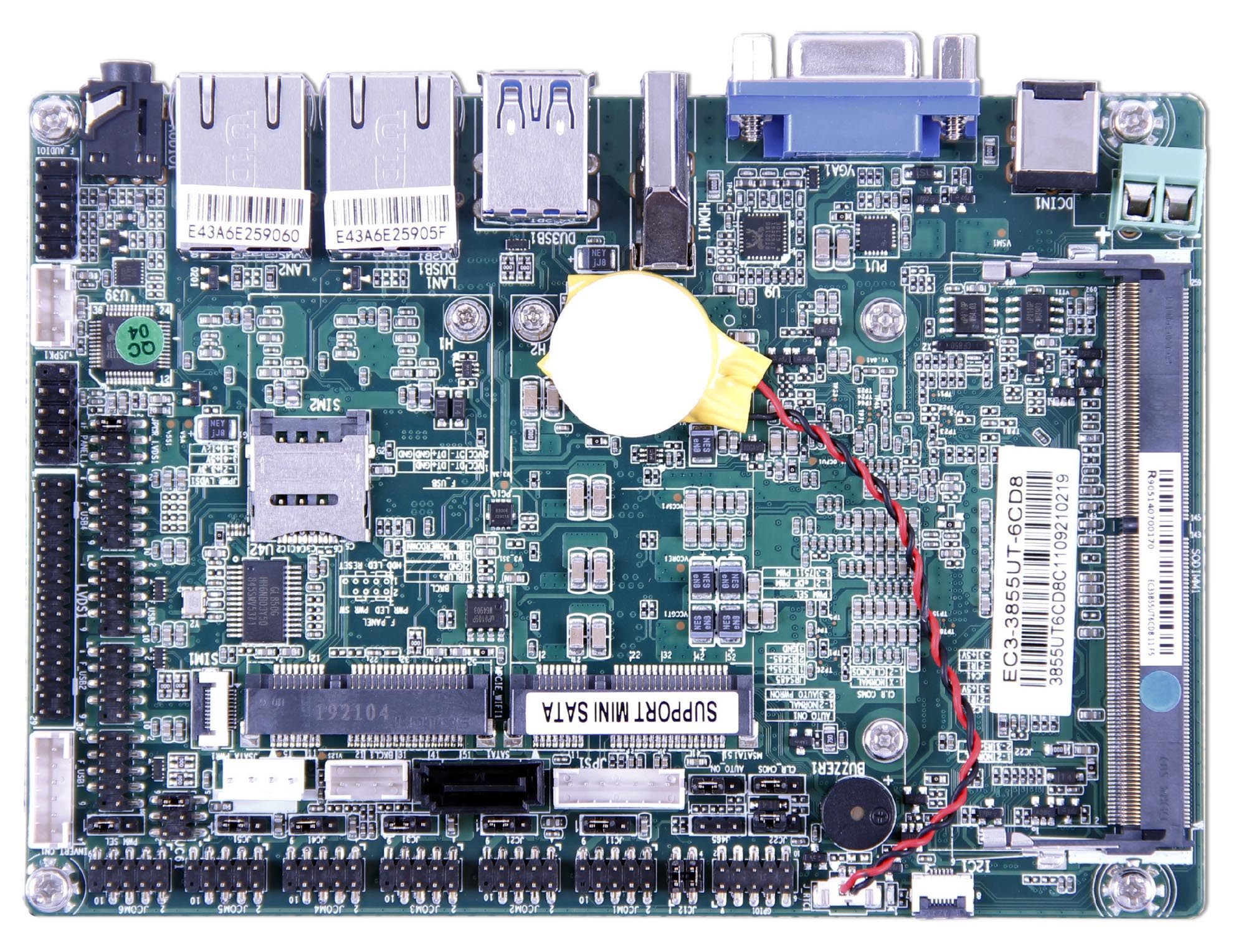

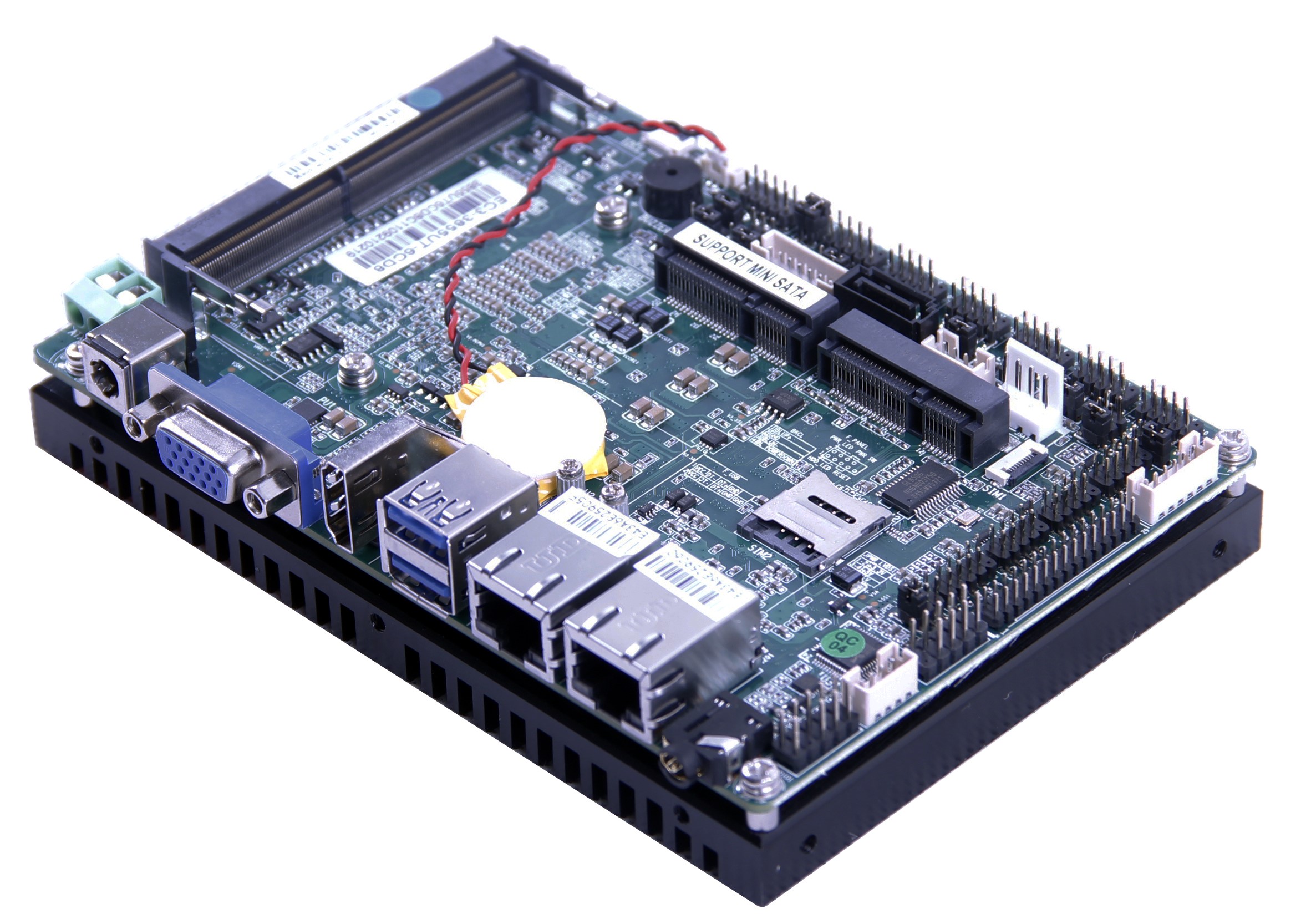

凌壹科技EC3-SKYUT-6CD8嵌入式主板分析

处理器： Intel® Celeron® J4005 Processor

网络： 1*M.2 KEY A/B (WiFi or 3G/4G)

显示输出： VGA 、HDMI、EDP/LVDS

USB： 4*USB3.0+10*USB2.0

内存： 1*SO-DIMM，DDR4 2400MHz ，Max 16GB

存储： 1*SATA 1*Mini-SATA

供电： DC 12V 供电

支持Intel® 7th/6th（Kabylake-U/Skylake-U） 处理器
支持1*SO-DIMM DDR4 2133 MHz，Max 16GB
支持多种显示选择VGA 、HDMI、LVDS
支持8*USB2.0 2*USB3.0
支持1*SATA3.0、1*MINI-SATA
支持1*Mini PCIE (for WIFI+Bluetooth&4G)
支持6*COM232，(COM2支持232/485,COM1支持TTL/232)
标准3.5寸主板，支持来电自启，看门狗，网络唤醒，定时开机，9~24V宽压供电
规格参数：
处理器 Intel 7th/6th（Kabylake-U/Skylake-U） 处理器
芯片组 SOC
显示芯片 英特尔CPU内建显示核心
显示输出 VGA、HDMI、LVDS
多显支持 双显/三显
USB 8*USB2.0 2*USB3.0
内存 1*SO-DIMM DDR4 2133 MHz，Max 16GB
音效 板载Realtek ALC662HD 音频解码控制器
网卡 板载2*Intel I211千兆网卡
存储 1*SATA，1*MINI-SATA
WIFI 1*Mini PCIE (for WIFI+Bluetooth&4G) 2*SIM
COM 6*COM（COM2 支持232/485,COM1 支持TTL/232）
BIOS AMI BIOS
供电 DC 12V~24V 宽压供电
散热系统 自带CPU散热器
工作环境 -10~60℃; 0% ~ 95% 相对湿度，无冷凝
主板尺寸 146X102MM

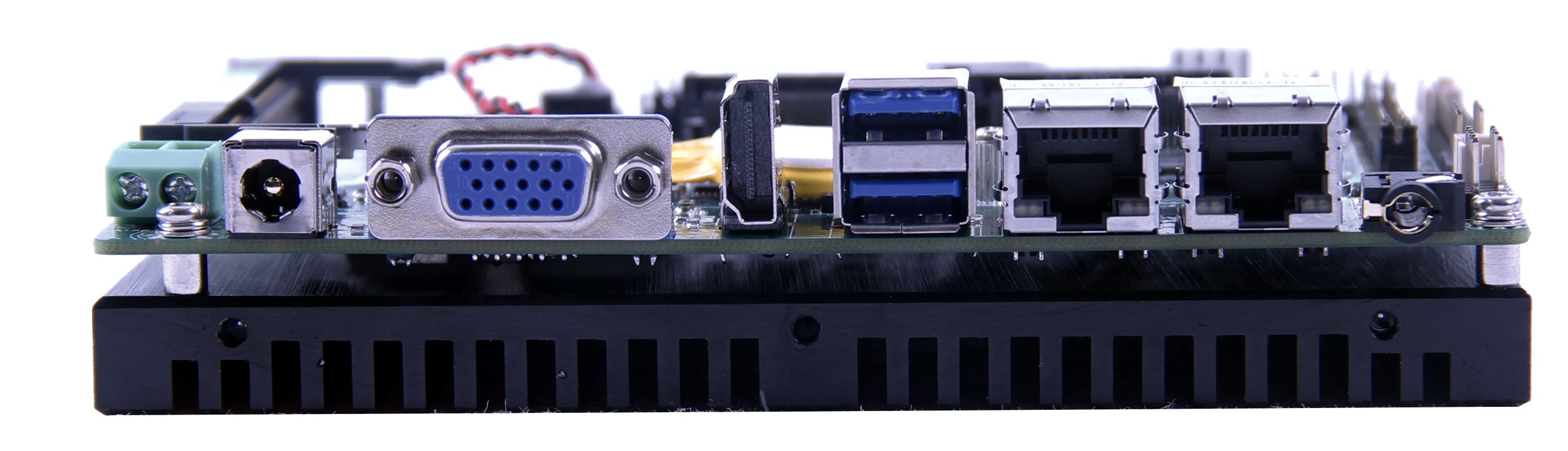

后置I/O接口
2*USB3.0 端口
1*VGA 端口
1*HDMI 端口
2*LAN 端口（LAN2 USB co_lay）
1*DC 端口
1*AUDIO 端口
内部I/O接头
4*F-USB2.0 插针（支持8*USB2.0 ）
6*COM-SET插针
6*COM插针
1*LVDS插针
1*PS/2插针
1*F_AUDIO插针
1*F_PANEL插针
1*AUTO-ON插针
1*SYS-FAN插针
1*SATA-PWR插针
1*SPEAKER插针
1*JME插针
1*J485插针
1*GPIO插针
