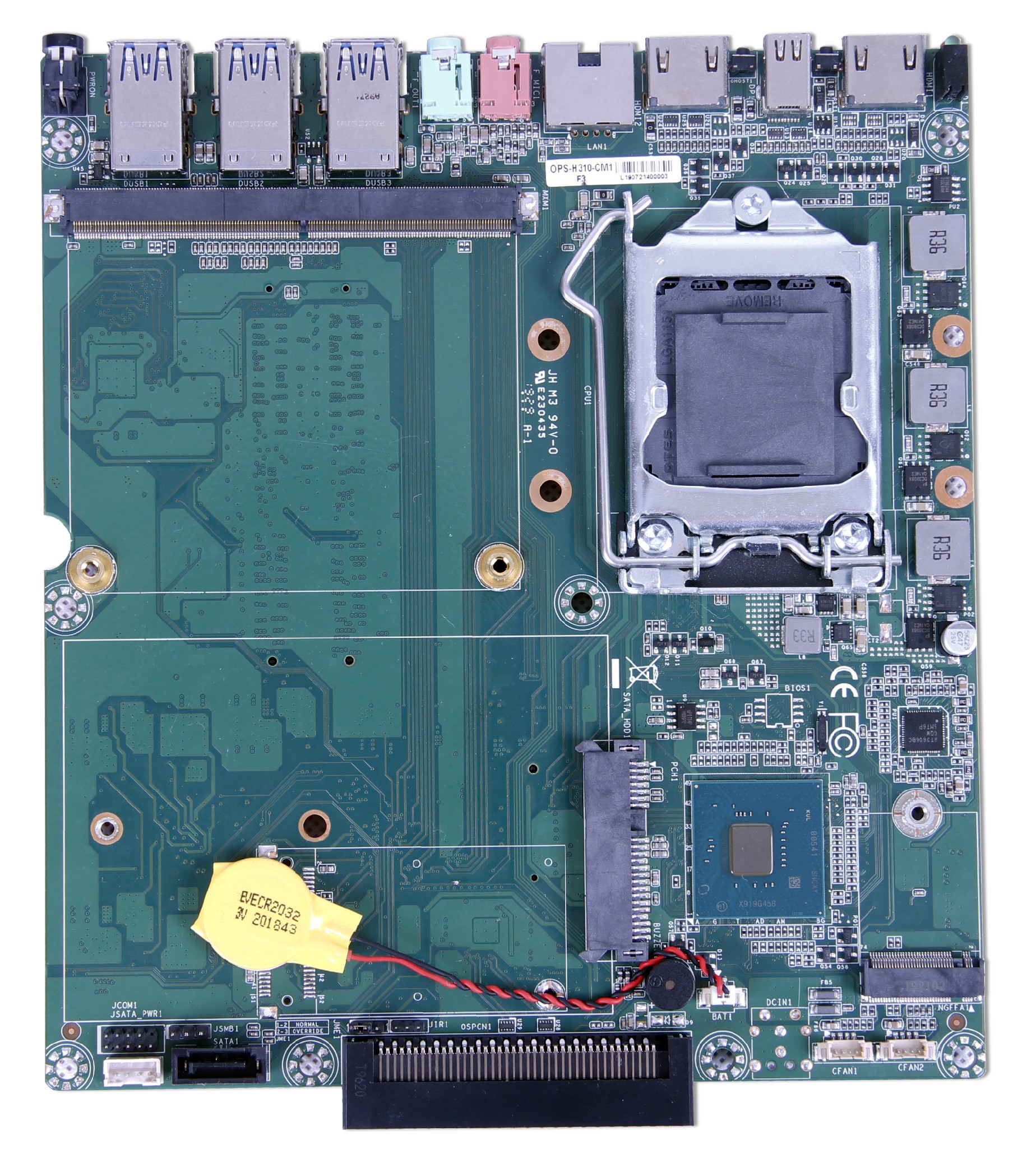

凌壹科技OPS-H310-CM1嵌入式主板分析

处理器： Intel® Celeron® J4005 Processor

网络： 1*M.2 KEY A/B (WiFi or 3G/4G)

显示输出： VGA 、HDMI、EDP/LVDS

USB： 4*USB3.0+10*USB2.0

内存： 1*SO-DIMM，DDR4 2400MHz ，Max 16GB

存储： 1*SATA 1*Mini-SATA

供电： DC 12V 供电

功能特点
8th/9th 全系列 intel LGA1151 coffee lake CPU
2*SO-DIMM，DDR4 2400/2666MHz
支持1*2.5笔记本硬盘接口( SATA- HDD) 1*SATA
支持HDMI/Mini DP显示，双显（同/异步显示）
板载RTL8111H千兆网卡
1*NGFFM 1*NGFFA，支持WiFi+Bluetooth
支持6× USB3.0
标准OPS端DC接口供电
规格参数
处理器 8th/9th 全系列 intel LGA1151 coffee lake CPU
芯片组 H310
显示芯片 1、英特尔CPU内建显示核心
2、MXM接口标准显卡
显示输出 Mini DP/HDMI*2
多显支持 HDMI1/HDMI2+Mini DP
USB 6*USB3.0

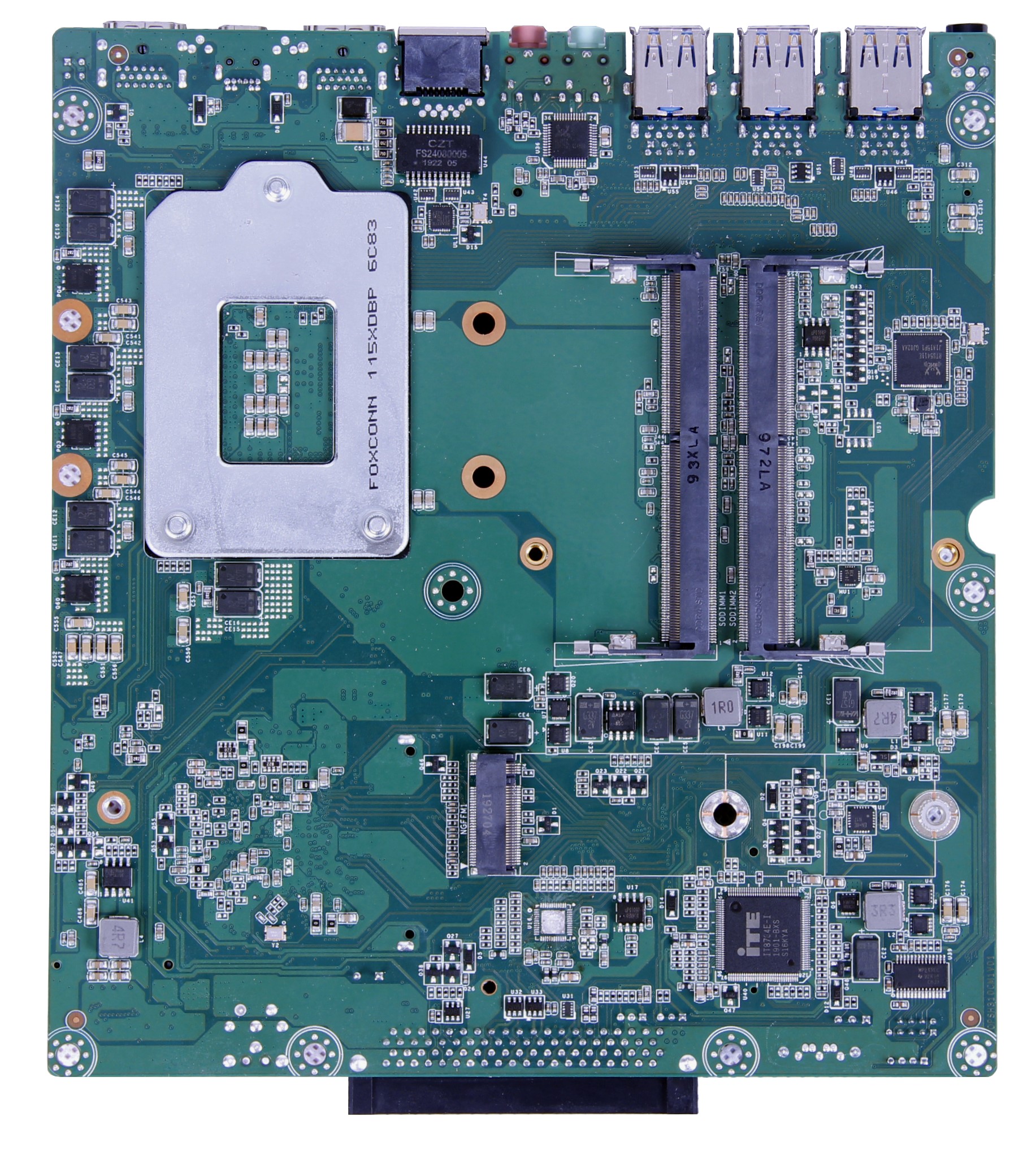

内存 2*SO-DIMM，DDR4 2400/2666MHz
音效 板载Realtek ALC662HD 音频解码控制器
网卡 板载Realtek RTL8111H千兆网卡
存储 1*2.5笔记本硬盘接口( SATA- HDD) 1*SATA
1*NGFFM，支持 M.2 SSD （PCIe 4X 速率SSD）
扩展插槽 1*NGFFA ，支持M.2 WIFI+Bluetooth
1*OPS插口
1*MXM1
I/O芯片 ITE8784E-I
BIOS AMI BIOS
供电 OPS端 DC接口供电
散热系统 需自配CPU散热器和风扇
工作环境 -10~60℃; 0% ~ 95% 相对湿度，无冷凝
主板尺寸 190X170MM

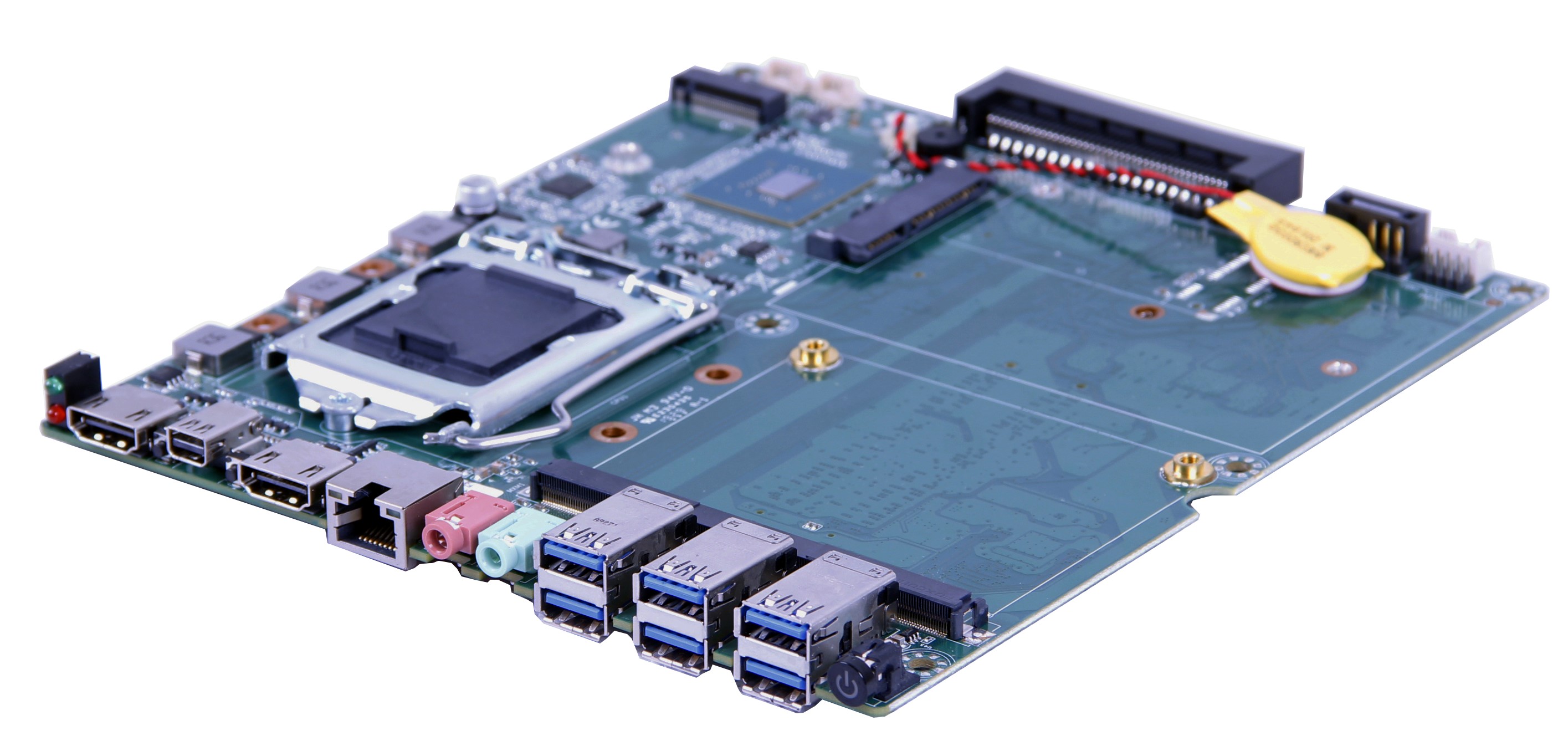

后置I/O接口
1组LED电源硬盘指示灯
2*HDMI端口
1*Mini DP端口
1* RST按键
1* GHOS按键
1*LAN端口
6*USB3.0端口
1*MIC-IN端口
1*LINE-OUT端口
1* PWRON按键
内部I/O接头
1* MXM插槽
1*JCOM1插针
1*SATA插针
1*JSATA_PWR1插针
1*JIR插针
2*CFAN插针
