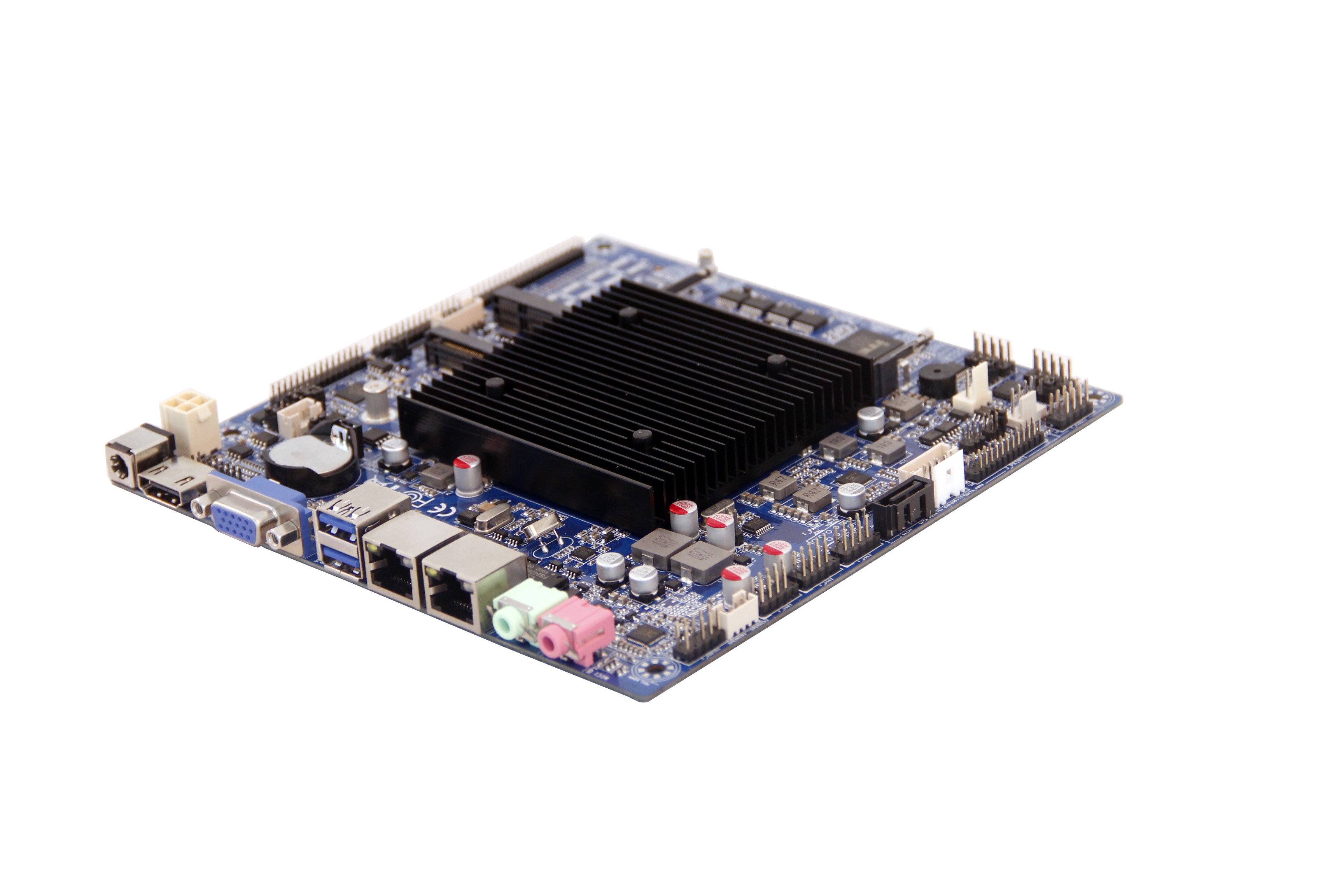

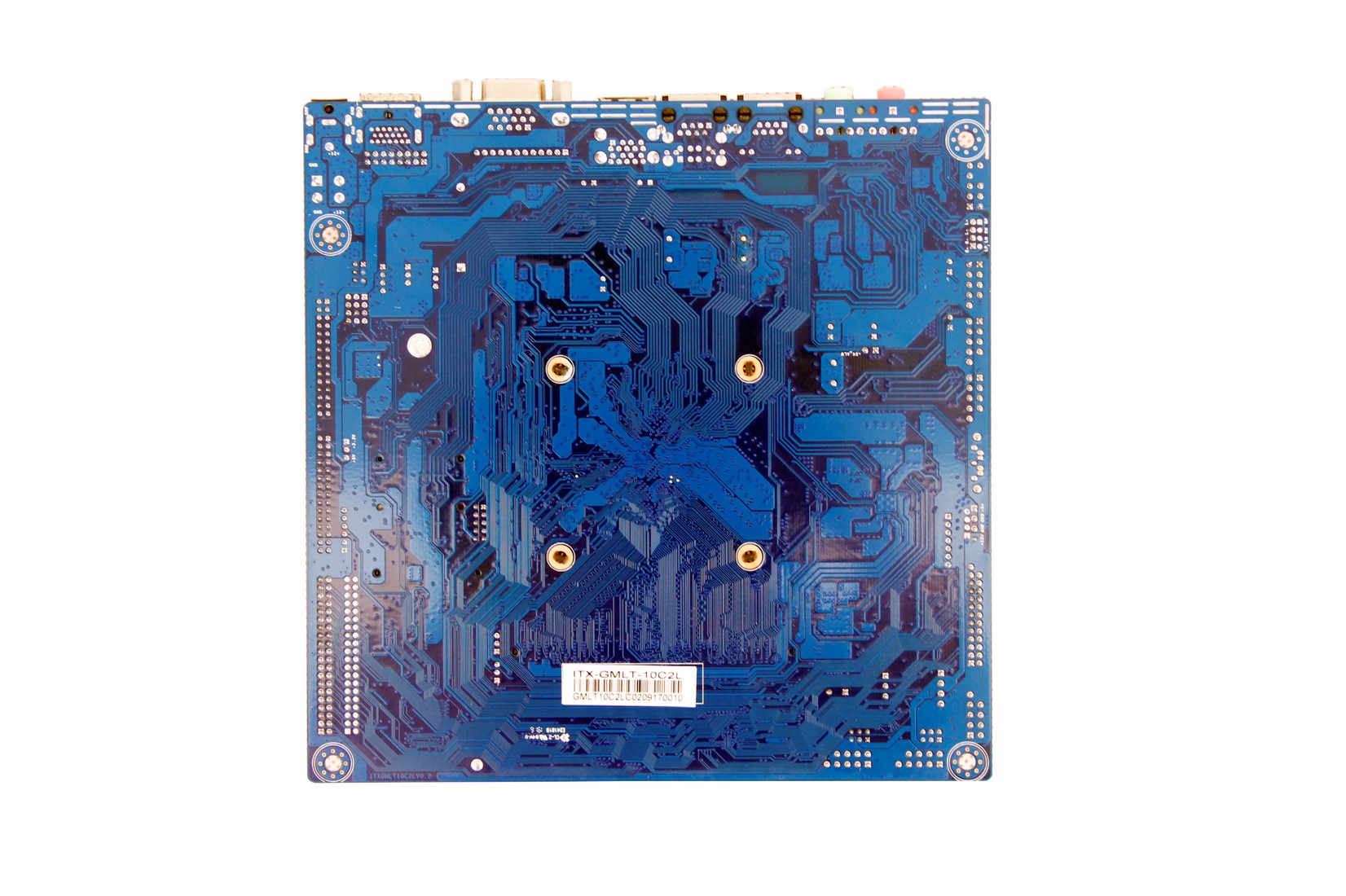

凌壹科技ZO-GMLT-6C2L嵌入式主板分析

处理器： Intel® Celeron® J4005 Processor

网络： 1*M.2 KEY A/B (WiFi or 3G/4G)

显示输出： VGA 、HDMI、EDP/LVDS

USB： 4*USB3.0+10*USB2.0

内存： 1*SO-DIMM，DDR4 2400MHz ，Max 16GB

存储： 1*SATA 1*Mini-SATA

供电： DC 12V 供电

功能特点
支持Intel® Celeron® J4005 Processor 处理器
支持1*SO-DIMM，DDR4 2400MHz ，Max 16GB
支持多种显示选择VGA 、HDMI、LVDS
支持2*USB3.0 + 8*USB2.0
支持1*SATA 1*Mini-SATA
支持1*M.2 KEY A/B (WiFi or 3G/4G)
板载2*Realtek RTL8111H千兆网卡
规格参数
处理器 Intel® Celeron® J4005 Processor
芯片组 Intel SOC
显示芯片 Intel® UHD Graphics 600
显示输出 VGA 、HDMI、EDP/LVDS
多显支持 支持双显/三显
USB 2*USB3.0 + 8*USB2.0
内存 1*SO-DIMM，DDR4 2400MHz ，Max 16GB
音效 板载Realtek ALC269HD 音频解码控制器
网卡 板载2*Realtek RTL8111H千兆网卡
存储 1*SATA 1*Mini-SATA
WIFI 1*M.2 KEY A/B (WiFi or 3G/4G)
I/O芯片 ITE8786E-I
BIOS AMI BIOS
供电 DC 12V 供电
散热系统 自配CPU散热风扇
工作环境 -10~60℃; 0% ~ 95% 相对湿度，无冷凝
主板尺寸 170X170MM

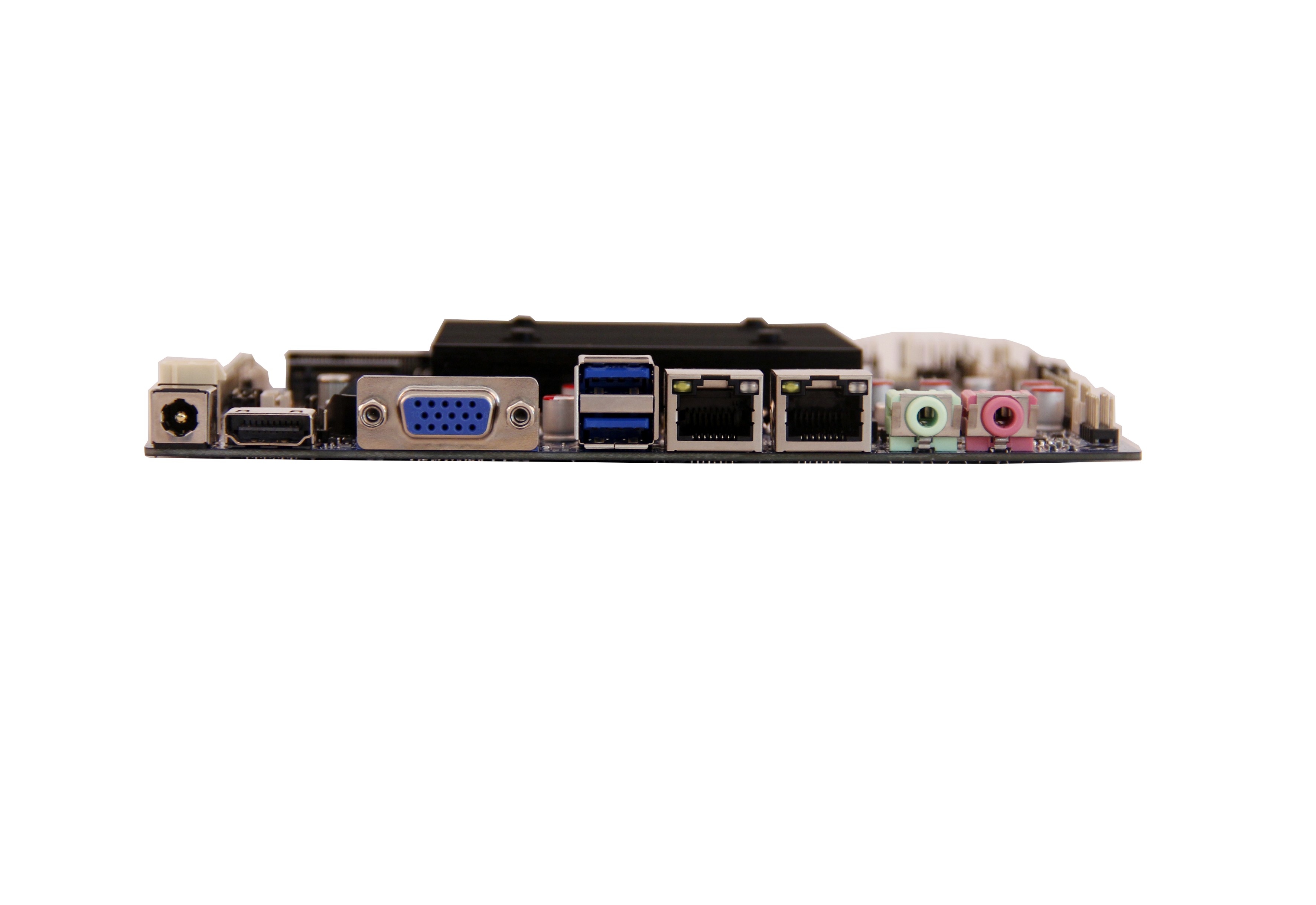

后置I/O接口
2*USB3.0端口
2*USB2.0端口(LAN Co-Lay )
1*LAN端口
1*VGA端口
1*HDMI端口
1*MIC-IN端口
1*LINE-OUT端口
1*DC端口
内部I/O接头
3*F-USB2.0插针（可扩展6*USB2.0端口）
1*F-AUDIO插针
1*SPEAKER插针
2*5x2PIN COM+2*2x20PIN COM插针
1*VGA插针
1*JPS1插针
1*F-PANEL插针
1*GPIO插针
1*PRINT插针
1*INVERT插针
1*LVDS 插针
1*DC插针
1*CIR 插针
1*AUTO-ON上电自动开机跳冒
1*CLR-CMOS清跳冒
