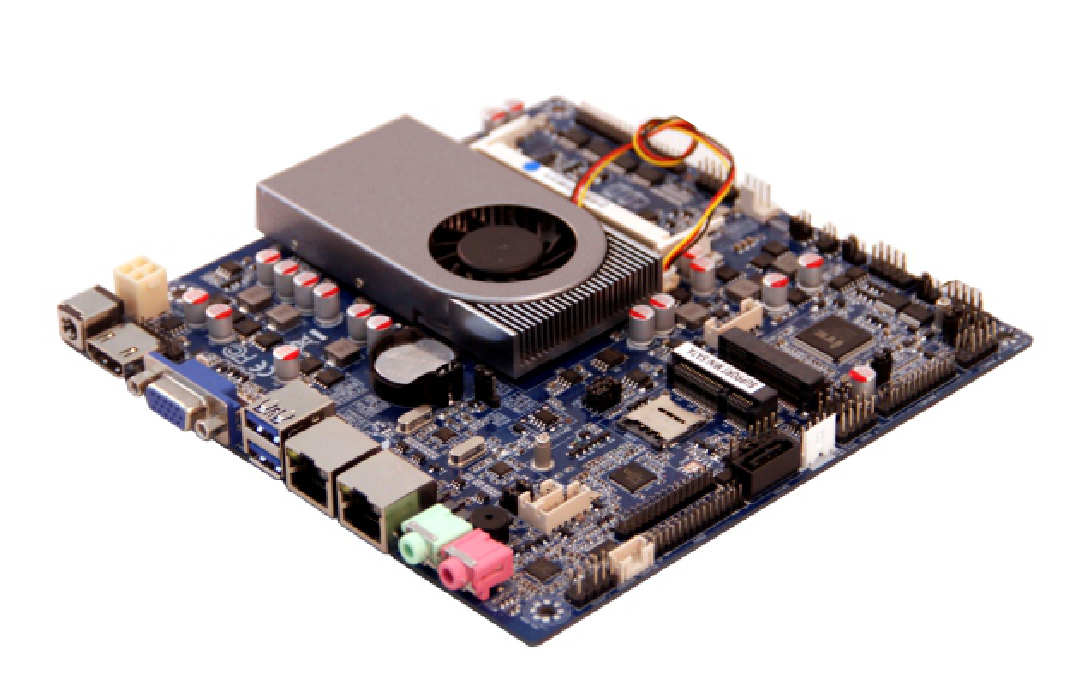

凌壹科技ITX-GX420T-6C2L嵌入式主板分析

一、产品特点
1. 支持AMD GX-420GL 处理器

2. 板载VGA 、HDMI、EDP/LVDS 显示输出集成显卡,高清显示核心
3. 原生HDMI 与 EDP 支持4K 30HZ输出

4. 集成ALC269声道，板载2W功放(5W预留）
5. 内建1*MPCIE扩展槽，支持Wifi +Bluetooth/4G; 1*SIM 内建1*MSATA3. 0，1*SATA3,0支持2*USB3.0 5/7*USB 2.0
6. 支持2/4/6*COM232，支持1*RS422/ 485 支持DC+4PIN ATX 供电 12V
二、规格参数

1. 处理器：AMD GX-420GL 四核 主频2 .0GHz
2. 芯片组：SOC
3. 显示芯片：集成显卡
4. 显示输出：VGA 、HDMI、EDP/LVDS
5. 内存：1* DDR3L 1333/ 1600 /1866MHz 1.35V
6. 音效：板载Realtek ALC269 HD 音频解码控制器
7. 网卡：板载1/2*Realtek RTL8111H千兆网卡
8. 存储：1*SATA 1*Mini-SATA
9. 扩展插槽：1*MPCIE (WiFi+Bluetooth/ 4G);1*SIM
10. USB：2*USB3.0 5/7*USB2.0
11. COM：2/4/6*COM

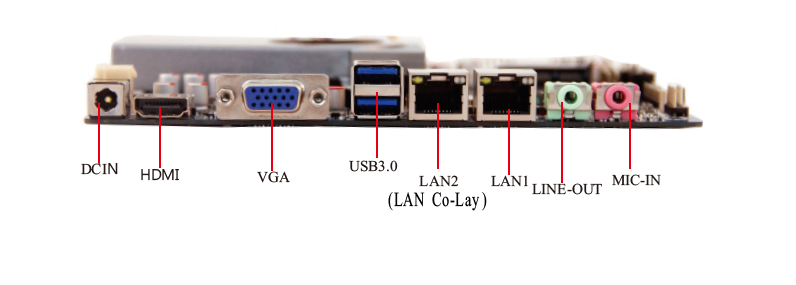

12. 后置 I/O接口
2*USB3.0端口
2*USB2.0端口(LAN Co-Lay )
1*LAN端口
1*VGA端口
1*HDMI端口
1*MIC-IN端口
1*LINE-OUT端口
1*DC端口

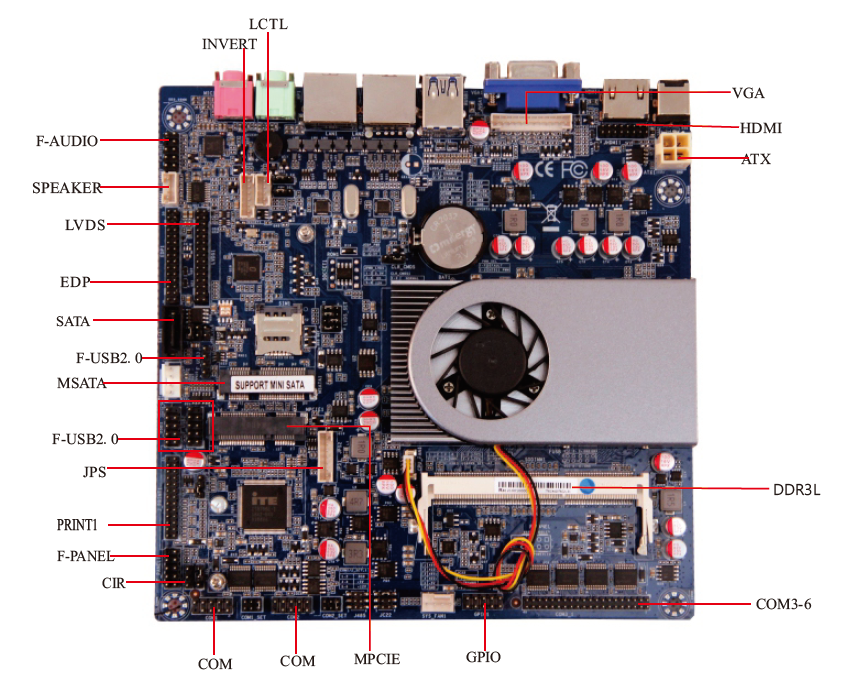

13. 内部I/O接头
3*F-USB2.0插针（可扩展5*USB2.0端口）
1*F-AUDIO插针
1*SPEAKER插针
2*5x2PIN COM+1*2x20PIN COM插针
1*VGA插针
1*HDMI插针
1*JPS1插针
1*F-PANEL插针
1*GPIO插针
1*PRINT插针
1*INVERT插针
1*LCTL插针
1*LVDS 插针
1*EDP 插针
1*ATX插针
1*CIR 插针

BIOS：AMI BIOS
供电：DC+4PIN ATX 供电12V
散热系统：自带CPU散热器
工作环境：工作温度：-10~60°C
储存温度：-15~75°C
板型：170X170MM Thin MINI-ITX
