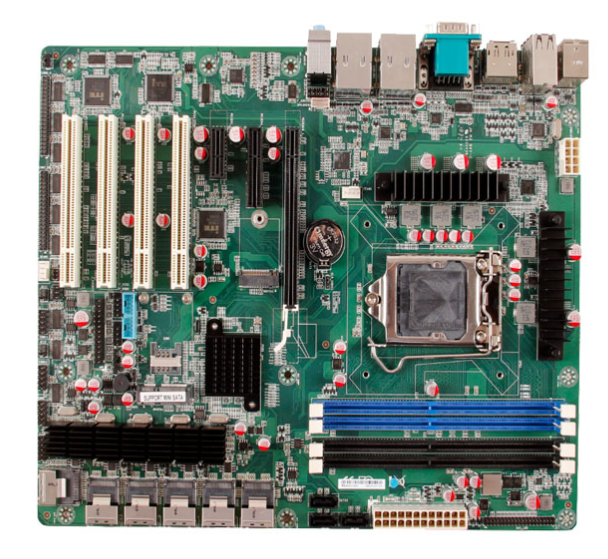

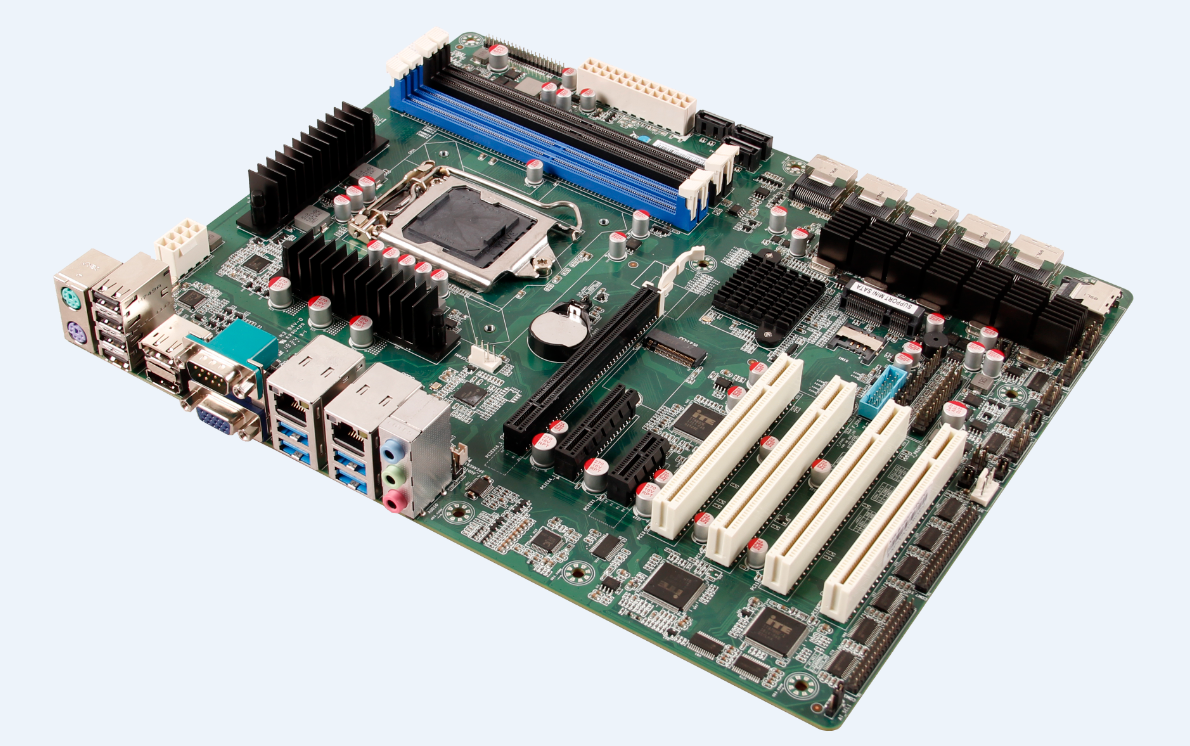

凌壹科技MB-B150P-12CPC嵌入式主板分析

一、产品特点

1. 支持Intel LGA1151 (Skylake)CPU
2. 支持VGA/HDMI/DP显示输出
3. 集成ALC662声道
4. 内建1*NGFF- A扩展槽
5. 支持Wifi/蓝牙
6. 内建1*MINI-SATA( for SSD)，3*SATA(也可配置6*SAS接口)
7. 支持6*USB 3.0，9*USB 2.0,12*COM
8. 支持1*PCIE X16,1*PCIE X4,1*PCIE X1,4*PCI
9. 支持24PIN ATX供电

二、规格参数：

1. 处理器: 支持Intel LGA1151( Skylake )处理器
2. 芯片组: Intel® 100 Series Chipsets B150
3. 显示芯片: 英特尔CPU内建显示核心
4. 显示输出 VGA/HDMI/DP
5. 内存: 4*DDR4 2133MHz ，32GB
6. 音效: 板载Realtek ALC662 HD 音频解码控制器
7. 网卡: 板载1*Intel I211 1*Intel I219 千兆网卡
8. 存储: 3*SATA 1*MINI-SATA(for SSD)(也可配置6*SAS接口)
9. 扩展插槽: 1*NGFF- A(4G/WIFI )
10. USB: 6*USB3.0 9*USB2.0
11. COM: 12*СOM

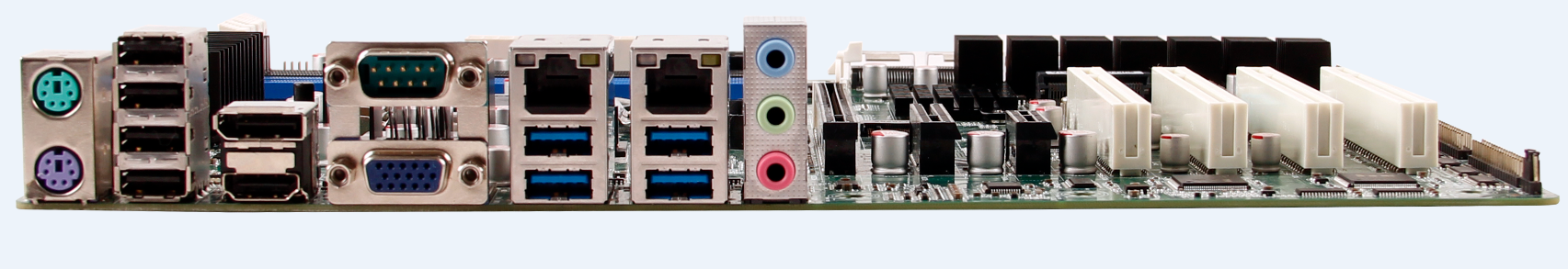

12. 后置 I/O接口
4*USB3.0端口
4*USB2.0端口
1*DP端口
1* HDMI端口
2*LAN端口
1*PS/2端口
1*VGA端口
1*COM端口
1* AUDIO端口

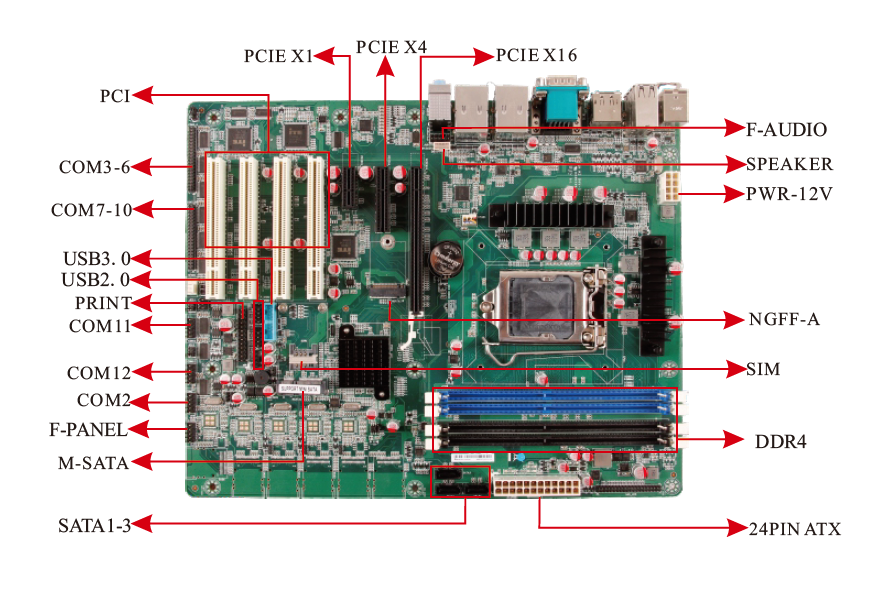

13. 内部I/O接头
1*PCIE X16
1*PCIE X4
1*PCIE X1
4*PCI
3*USB2.0插针（ 可扩展5*USB2.0端口）
1*USB3.0插针（ 可扩展2*USB2.0端口）
1*F-PANEL插针
1*AUDIO插针
1* C-CMOS插针
1* LPT插针
11* COM插针

BIOS AMI BIOS
供电 24PN ATX
散热系统 需自配CPU散热器和风扇
工作环境 -10~60℃ ；0% ~ 95% 相对湿度,无冷凝
板型 304X244MM
