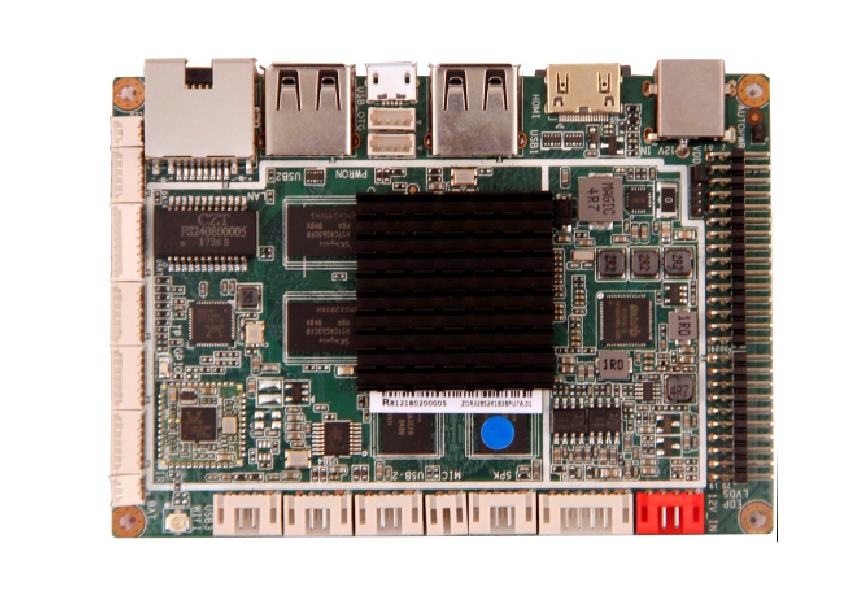

凌壹科技ZO-R328S2K1B3B-PU7A嵌入式主板分析

一、产品特点

1. RK3288四核A17 1 . 8GHz处理器

2. 板贴DDR 3 256x16bit*4默认2GB(4GB可选） 板贴EMMC8GB(最大支持128GB可选)

3. 支持LVDS+EDP/LVDS+HDMI/EDP+HDMI显示输出RJ45支持1000M网口网卡接口

4. 支持5路USB+1路OTG

5. 3路TTL串口

6. 板载功放最大支持8Ω/1 . 5W*2或4Ω/3W*2支持WIFI / BT

7. 支持红外摇控接口

8. 外置DC2 . 0插座+内置2 . 0插针座IN:12V

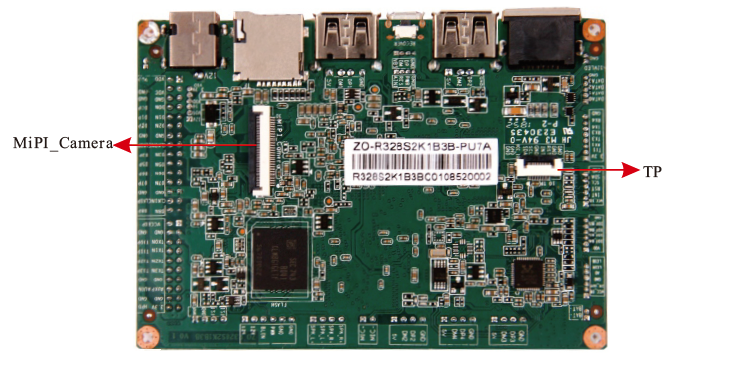

9. MIPI Camera最高支持1300W像素

二、规格参数

1. 处理器：RK3288 四核A17 1. 8GHz +ARM Mali -T764

2. 显示输出：HDMI、EDP 、LVDS

3. 内存：2GB /4G DDR3 (默认 2GB)

4. 音效：板载音频解码控制器

5. 网卡：板载Realtek RTL8211E 千兆网卡

6. 存储：EMMC 8GB (默认)，最大128GB 可选

7. 扩展插槽：1*TF Card

8. USB：5*USB2.0

9. 传感器：支持3轴加速度传感器（可选）

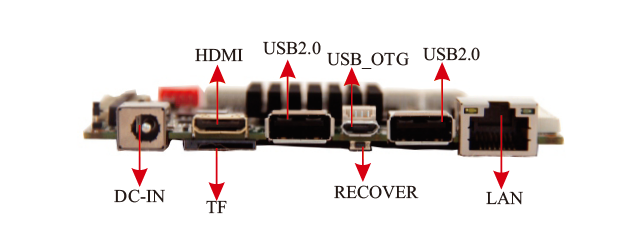

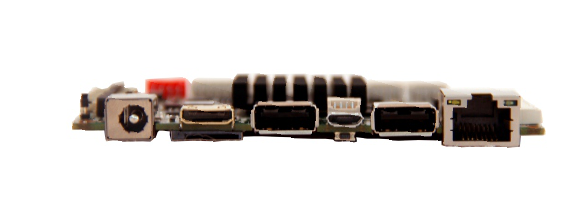

10. 后置 I/O接口

2*USB2.0端口

1*USB _ OTG端 口

1*LAN端口

1*TF端 口

1*RECOVER按 键

1*DC-IN端口

1*HDMI -C端 口

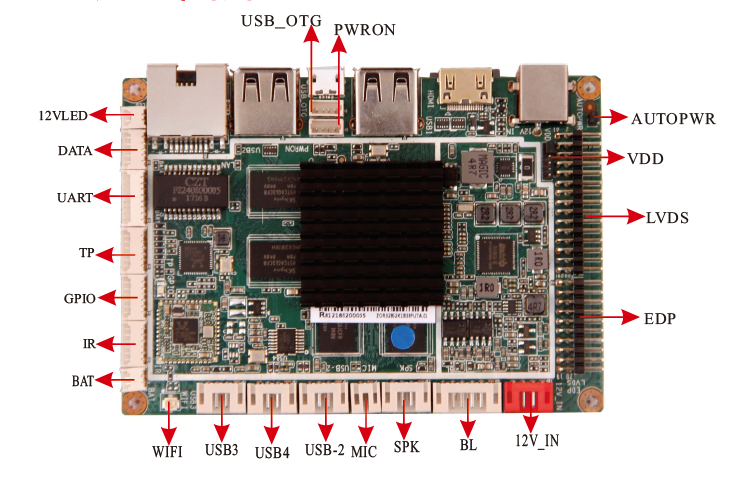

11. 内部I/O接头

1* LVDS插针

1* EDP插针

1* VDD跳帽

1*12V_ IN插针

1*BL插针

1* SPK插针

1* MIC插针

3* USB插针

1*USB _OTG插 针

1*RTC BAT插针

1*IR插针

1*GPIO插针

1*TP插针

1*UART插针

1*DATA插针

1*LED插针

1*PWRON插针

1*AUTOPWR跳 帽

操作系统：Android 5.1/7.1(默认7.1) Ubuntu 12 .04(可选)

供电：DC 12V

散热系统：无风扇散热

工作环境：-10~60℃；0% ~ 95% 相对湿度,无冷凝

板型：100X70MM

三、安卓系统主板典型应用：

多媒体广告机/门禁系统/工控机、人脸识别终端/教育类终端等
