基于ARM工控主板的NXP_LS1023A分析

特征

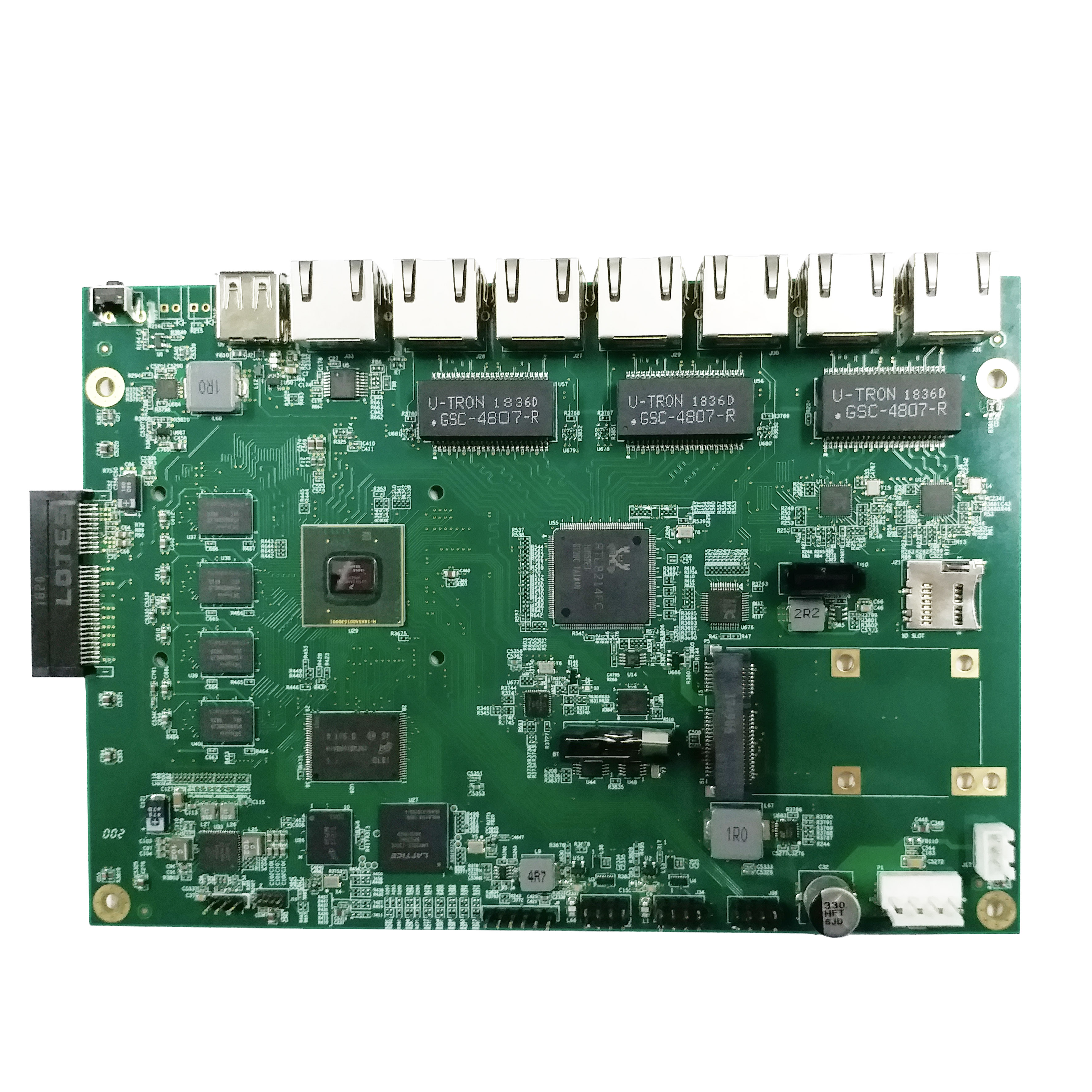

FM-LS1023A工控主板基于 NXP公司的LS1023A高性能64位ARM双核处理器。 LS1023A处理器是NXP公司面向嵌入式网络推出的一款双核64位ARM处理器， 支持无风扇设计的灵活I/O封装， 提供超过10 Gbps的性能，是专为小规格网络和工业应用而设计的解决方案。全新23x23封装方式，支持引脚兼容设计，可扩展至LS1046A (四核A72处理器)或LS1088A (十核A53处理器)。LS1023A延续了QorIQ系列一贯的I/O灵活性，集成了QUICC Engine®，继续提供对HDLC、TDM或Profibus的无缝支持。

LS1023A处理器特性

• 主频1GHz - 1.6GHz ARM Cortex-A53 64位双核

• 32 KB-I和32 KB-D L1缓存

• 1MB ECC保护L2缓存

• 多达7个1x GbE或1x 10GbE和5个1x GbE

• 四通道SerDes，高达10GHz，控制器间多路复用，支持：

• a. 3个第二代PCI Express接口

• b. 1个SATA 3.0接口

• c. uQUICC Engine

• DPAA解析、分类和分发引擎

• 内置安全引擎

• 支持DDR3L/4 SDRAM

• 3个带PHY的USB 3.0接口

• 支持QuadSPI接口

• 四通道I²C接口

• IFC接口支持NOR FLASH和NAND FLASH

• 支持可信架构

应用

• 无线/远程信息处理安全网关

• 工业网关

• 分支路由器

• 集成服务网关

• IP-PBX

• vCPE/uCPE

• 无线LAN (WLAN) 接入点

• 工业控制

• 电力

• 军工

• 轨道交通等
