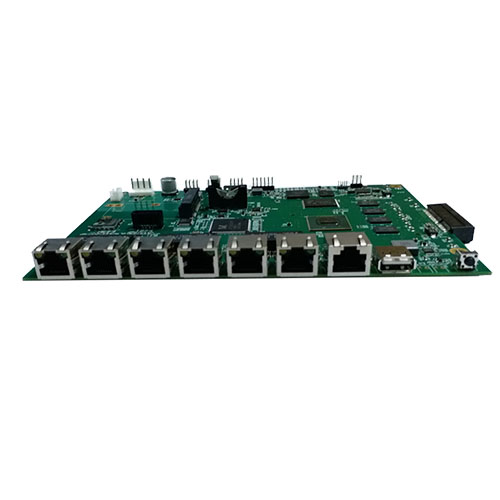

FM-LS1046A工控主板基于 NXP公司的LS1046A高性能64位ARM四核处理器。LS1046A处理器将四个64位ARM Cortex-A72内核与数据包处理加速和高速外设相集成。此处理器具有超过32,000 CoreMarks®的令人印象深刻的性能，可与10 Gb以太网、第三代PCIe、SATA 3.0、USB 3.0和QSPI接口配对，是一系列企业和服务提供商联网、存储、安全和工业应用的完美产品组合。
LS1046A处理器特性
主频1.2GHz - 1.8GHz ARM Cortex-A72 64位四核
48 KB-I和32 KB-D L1缓存
2MB L2缓存
2x 10 GbE、1x 2.5 GbE和5x GbE
八通道SerDes，高达10 GHz，控制器间多路复用，支持：
a. 3个第二代PCI Express接口
b. 1个SATA 3.0接口
DPAA解析、分类和分发引擎
内置安全引擎
支持DDR4 SDRAM
3个PCIe 3.0控制器，x4、x2、x1
3个USB 3.0，带有集成式PHY
SATA 3.0控制器
支持Quad SPI接口
面向硬件增强虚拟化的Arm SMMU
支持可信架构
|
CPU |
NXP QorlQ LS1046A，Arm Cortex A72，4核，1.8GHz。 |
|
MEMORY |
1 x UDIMM DDR4，2100MT/s，支持ECC，最大到16GB。 |
|
FLASH |
NAND FLASH：8bit位宽，1GB。 |
|
NOR FLASH：16bit位宽，128MB。 |
|
|
TF卡 |
板载1个TF卡插座 |
|
SATA接口 |
板载1个SATA3.0插座 |
|
USB接口 |
1 x USB2.0 typeA，1 x USB2.0 Pin Header，1 x USB2.0 to MINI PCI-E插座。 |
|
MINIPCI-E |
板载1个MINI PCI-E插座，PCI-E X1（Gen1/2/3）。 |
|
LAN |
8个RJ45电口，10/100/1000Mbps自适应。 |
|
调试串口 |
1个RS232，RJ45 for Console。 |
|
RTC |
1个RTC，I2C总线接口。 |
|
其它 |
硬件看门狗、温度监控。 |
|
操作系统 |
LINUX |
|
电源 |
12V DC |
|
工作温度 |
-40度至+70度（I档)；0度至+60度（C档）。 |
|
存储温度 |
-40度至+85度 |
|
相对湿度 |
5 ~ 95%，无凝露。 |
|
冲击 |
锯齿波40G，11ms，每轴，工作状态下。 |
|
振动 |
5Hz–2KHz，12Grms，随机，每轴，工作状态下。 |
|
应用环境： l无线/远程信息处理安全网关 l工业网关 l分支路由器 l集成服务网关 lIP-PBX lvCPE/uCPE l无线LAN (WLAN) 接入点 l工业控制 l电力 l军工 l轨道交通等 |
|
