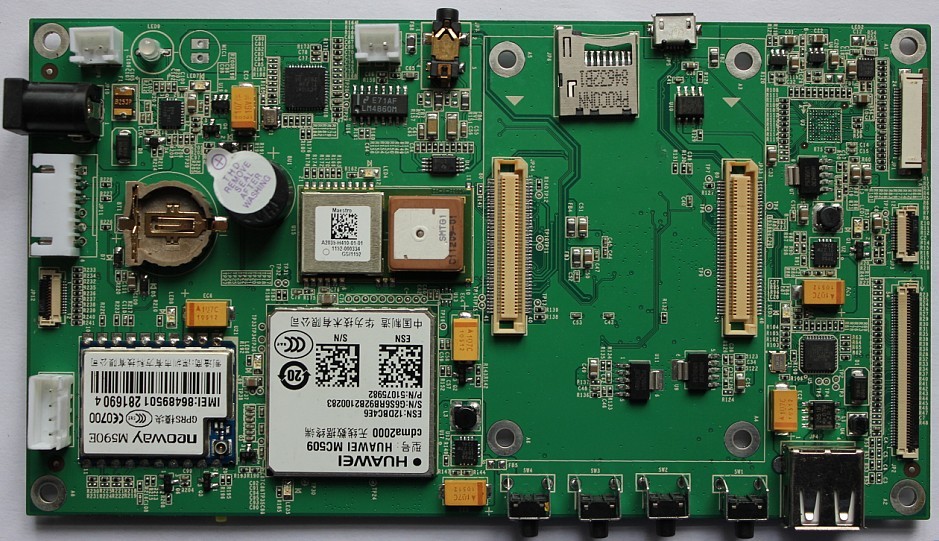

● 基于CM-AM335X工控核心板的手持设备开发底板
● 支持3G或者GPRS通讯
● 支持GPS定位
● 总线扩展500M像素摄像头
● 支持LCD显示输出
● 支持锂电池供电及充电，低功耗设计
● 一键实现开关机、休眠、唤醒
● 支持android4.0.3和linux3.1.2
基于 TI AM335x Cortex-A8处理器
CM335X 是一种小封装的计算机模块，基于 TI AM335x Cortex-A8商业级温度的 Cortex A８ 处理器的峰值可以达到 1 GHz，工业级的峰值为800 MHz。超低功耗及高度集成的外设集。作为Sitara™ ARM Cortex™-A8 CPU的一员，AM335x的特色在于PowerVR™ SGX530图形加速器系统，以及支持EtherCAT、PROFINET、EtherNet/IP、PROFIBUS、Ethernet Powerlink、Sercos等实时协议的可编程实时控制单元PRU/工业用通信子系统ICSS.
丰富的工业接口和高速接口
CM335X 定位于广泛的工业领域，包括汽车、车载娱乐系统、导航、工业车辆、HMI、航空电子和机器人等。
模块支持大量的工业接口，包括 CAN、UART、I2C、USB、24位LCD显示屏等。
一、技术参数
| 核心板 | 核心板 | 基于CM-AM335X工控核心板 |
| 摄像头 | 总线扩展摄像头控制器，支持500M像素摄像头 | 多媒体 |
| LCD | 3.5寸 TFT LCD显示输出，分辨率320x240 | |
| 触摸屏 | 4线电阻式触摸屏，使用4路 12bit ADC | |
| FM | 支持FM调频收音机 | |
| 音频 | Line-out、Mic-in | |
| 3G | 支持电信CDMO2000 EVDO。 | 通信接口 |
| GPRS | 支持GPRS数据传输 | |
| USB CLIENT | 1路USB CLIENT MicroUSB AB连接器 | |
| USB HOST 2.0 | 1路USB HOST 2.0 USB-A连接器 | |
| WIFI | 支持WIFI IEEE 802.11b/g/n | |
| 蓝牙 | Bluetooth 1.1, 1.2, 2.0 EDR and 2.1 EDR | |
| 导航 | GPS | 支持GPS导航 |
| 条形码 | 条形码 | 支持条形码扫描 |
| 传感器 | 环境光传感器 | 支持环境光传感器 |
| 存储 | TF卡 | 支持TF卡，可以使用TF卡启动 |
| 电量检测 | ADC | 1路ADC，12bit， 用于锂电池电量检测 |
| 键盘 | 矩阵键盘 | 5 x 5 矩阵键盘 12pin FPC连接器 |
| 按键 |
一键开关机、休眠、唤醒；音量增大；音量减小；复位 按键。 |
|
| RTC | RTC | 实时时钟，纽扣锂离子电池供电 |
| 充电 | 锂电池充电 | 充电电流1A，带 DPPM |
| 电源电压 | 电源电压 | DC 5V/2A输入 |
| 结构 | 结构尺寸 | 长x宽：160mm x 88mm |
| 工作环境 | 工作环境 | 0°-70°（-40°-85°可选） |
| 操作系统 | 操作系统 | 支持android4.0.3和linux3.1.2 |

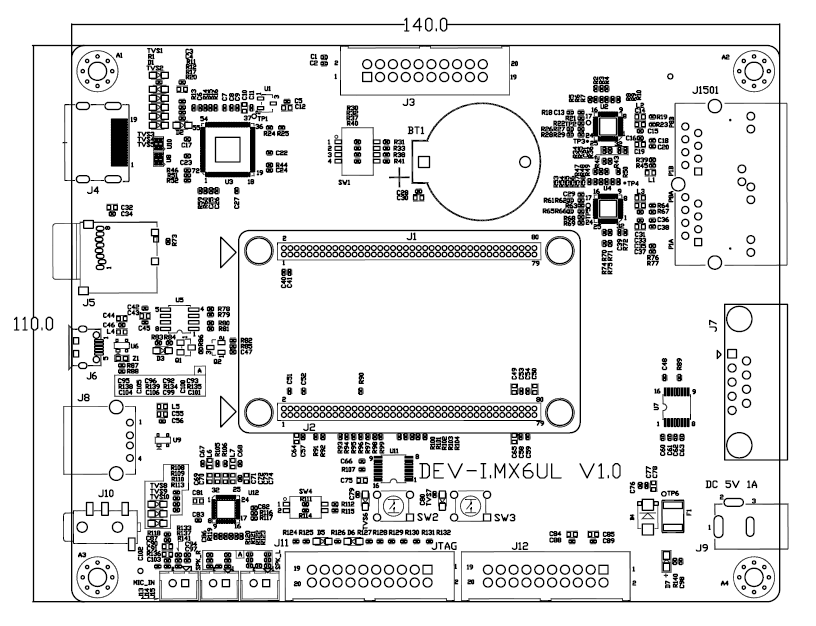

二、结构图
三、技术参数
低功耗、锂电池供电、充电功能、能休眠唤醒：手持终端、PAD、电力集抄手持设备、电子菜单、物联网网关
