与成都嵌智捷科技的CM-i.MX6UL系列核心板配套
● 2路10M/100M自适应以太网，支持IEEE 1588
● HDMI显示输出，方便界面调试
● 最高支持两路CAN-bus和4路串口；
● 最高支持2路10/100M以太网接口；
● 集成2路USB2.0 OTG PHY；
● 双排排母 4颗螺丝固定，可满足振动要求高的环境。
CM-IMX6UL，基于NXP®/Freescale I.MX6UL的嵌入式片上系统模块。Cortex A7 CPU的峰值频率可以达到800MHz。该模块利用最低的功耗提供高性能的CPU和图像处理能力。
CM-IMX6UL是理想的应用，包括简单的HMI设备和工业机械，基础设施和生产设备的安全控制，能源转换应用，例如电机驱动和电源转换器，坚固耐用的有线和无线连接性，机器人和工业车辆的移动电池供电系统。
提供针对 Linux 的开发入门手册，帮助您以最快的速度掌握我们计算机模块的开发方法。
一、技术参数
|
核心板 |
核心板 |
与CM-i.MX6UL核心板配套 |
|
连接器 |
连接器 |
双排2x40，1.27mm间距的排针连接器 |
|
显示 |
HDMI |
标准HDMI接口，HDM1.3 |
|
以太网 |
以太网 |
2路10M/100M自适应以太网，支持IEEE 1588，RJ45接口 |
|
USB |
USB OTG |
一个USB OTG 2.0 |
|
USB HOST |
一个USB HOST 2.0 |
|
|
串口 |
3 1个串口 |
3个串口，1个RS232调试串口，3线，DB9连接器，作为调试串口 |
|
存储卡 |
TF卡 |
1个TF卡 |
|
拨码开关 |
BOOT拨码开关 |
4位BOOT启动方式拨码开关，2位BOOT模式拨码开关 |
|
扩展连接器 |
摄像头接口 |
1个摄像头，2x10排针，2.54mm间距 |
|
串口和CAN |
3个UART和2个CAN，2x10排针，2.54mm间距 |
|
|
音频 |
耳机输出 |
3.5mm耳机接口 |
|
扬声器输出 |
2个2PIN的2.54mm间距连接器，1W功率 8欧姆 |
|
|
麦克风输入 |
1个麦克风输入口，2PIN2.54mm间距连接器 |
|
|
轻触按键 |
开关按键 |
1个开关轻触按键 |
|
复位按键 |
1个复位轻触按键 |
|
|
JTAG |
JTAG |
1个JTAG接口，2x20排针，2.54mm间距 |
|
电源输入 |
电源输入 |
DC 5V/2A |
|
结构 |
长x宽 |
14cm x 11cm |

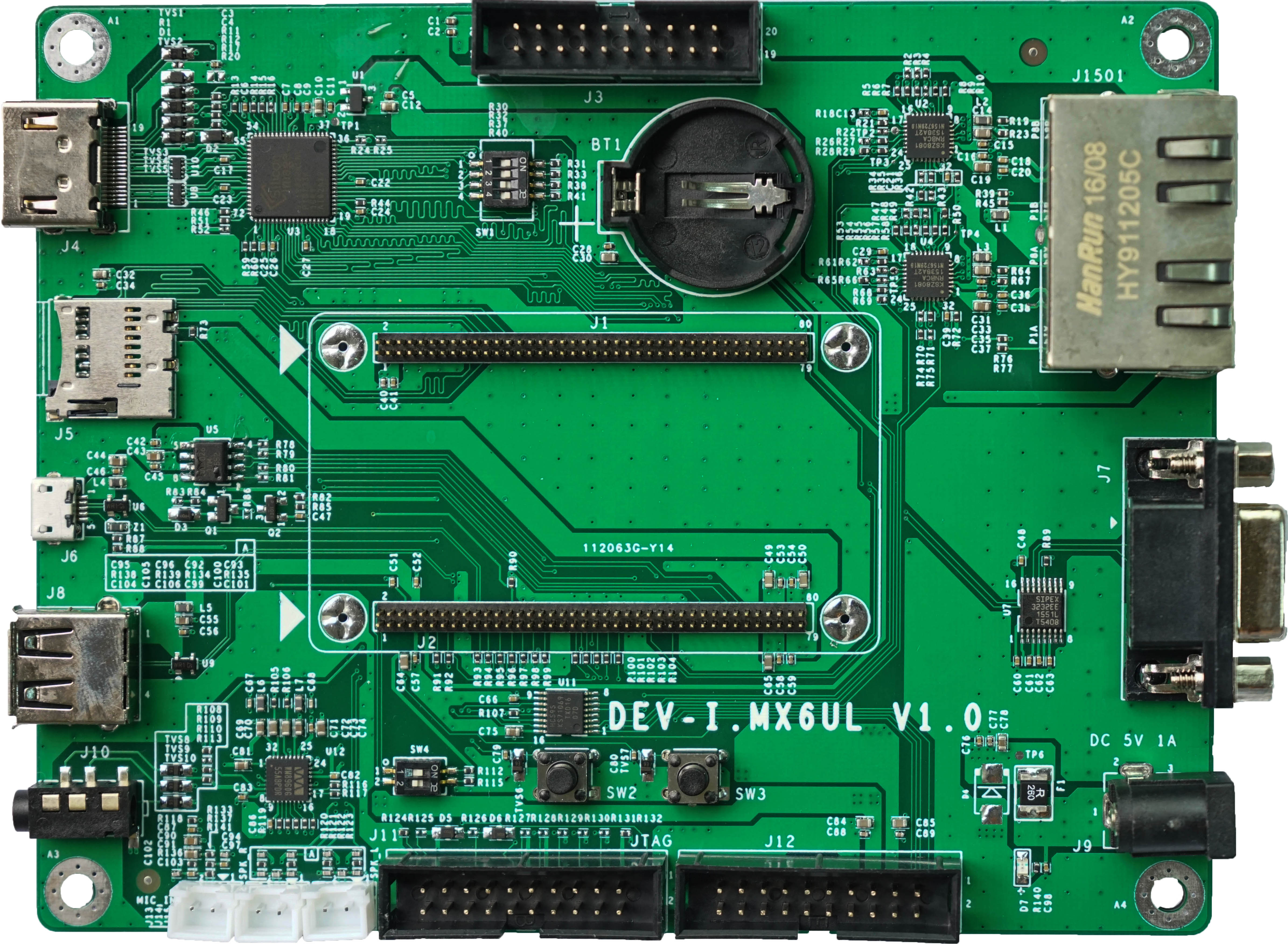

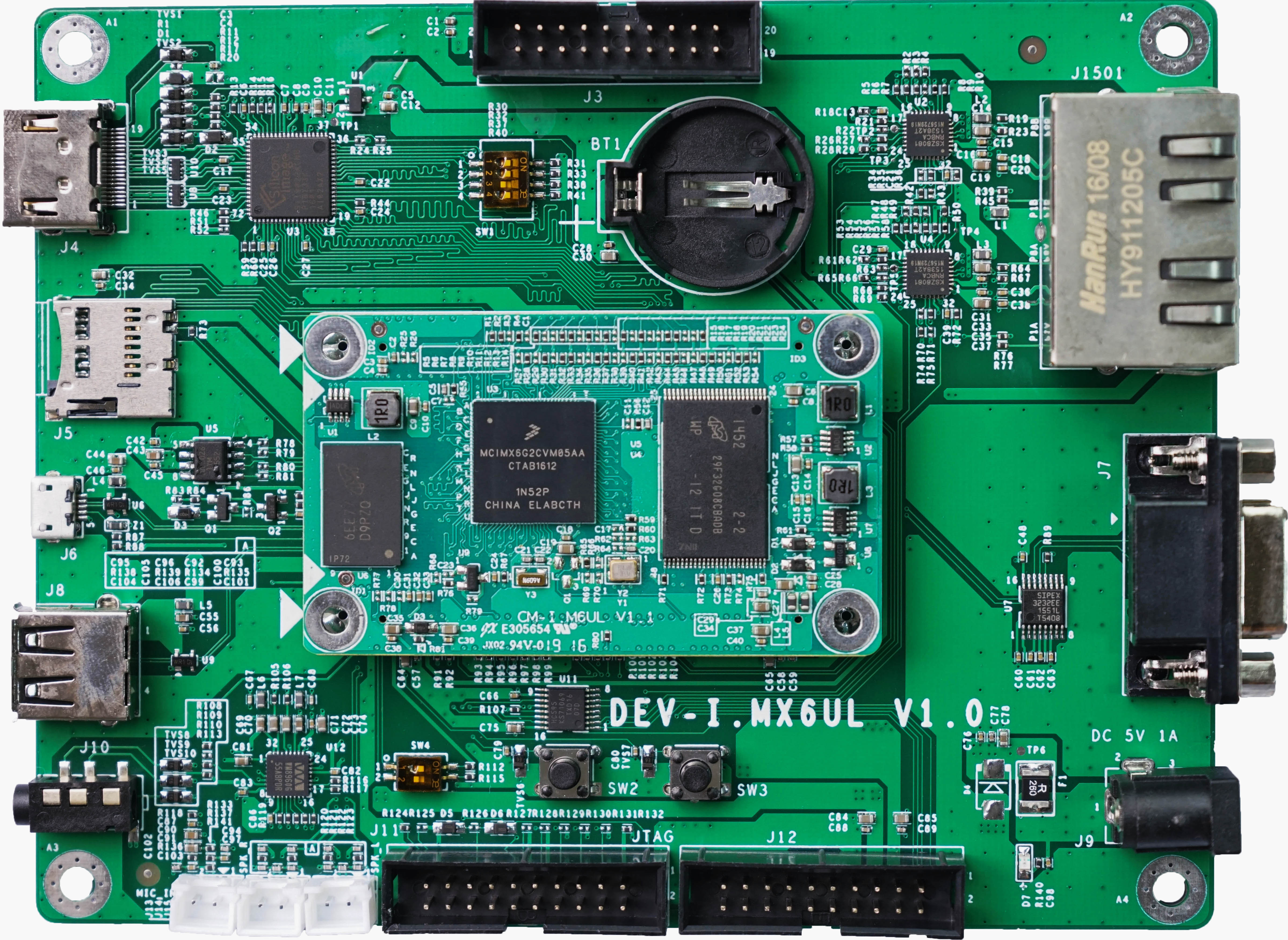

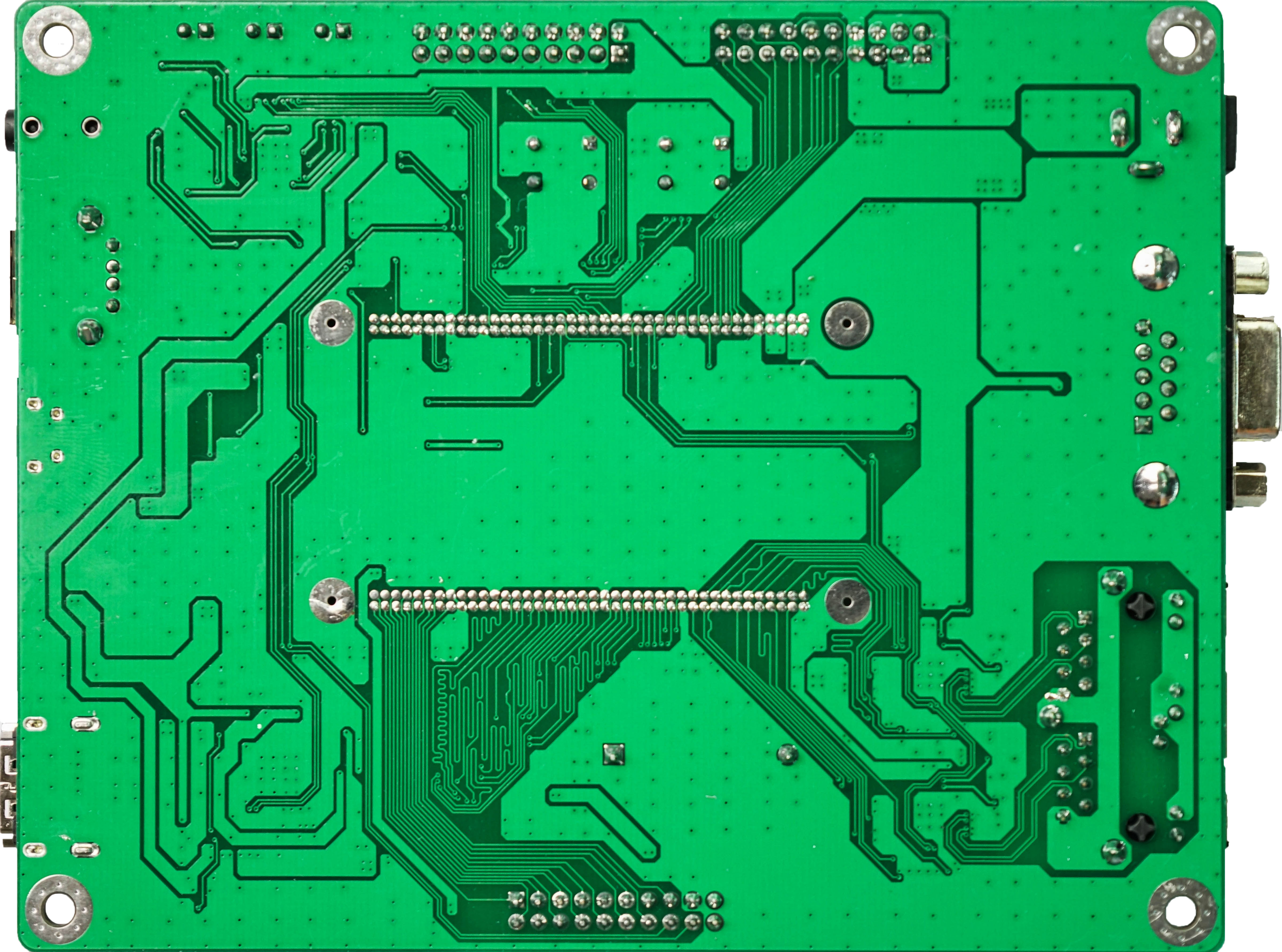

二、结构图
