SPI通信总线概述和Verilog实现

概述

SPI = Serial Peripheral Interface，是串行外围设备接口，是一种高速，全双工，同步的通信总线。

优点
支持全双工
支持高速
协议支持字长不限于8bit，可以根据应用灵活选择消息字长。
硬件连接简单

缺点
相比I2C多两条线
没有寻址机制，只能靠片选选择不同的设备
没有回应ACK机制，主设备不知道消息发送是否成功
典型应用仅支持单主控

硬件结构

信号定义

SCK

：Serial Clock，时钟信号，由主设备产生。

MOSI

：Master Output，Slave Input 主发从收信号。在片选信号有效时，数据由高位到低位，在时钟的上升沿依次发送给从设备。

MISO

：Master Input，Slave Output 主收从发信号，在片选信号有效时，数据由高位到低位，在时钟的上升沿依次发送给主设备。

SS/CS

：Slave Select 片选信号，低有效，由主设备控制。即只有片选信号为预先规定的使能信号时，对应的芯片操作才有效，这使得在同一总线上连接多个SPI设备成为可能。

电路连接
单个主设备和单个从设备：

单个主设备和多个从设备，通过用多个片选信号或者菊花链的形式完成。

传输模式
通过设置相关控制寄存器，SPI可以有四种传输模式。
1、时钟空闲时的电平为高或低。
2、数据采样发生在时钟（SCK）的上/下边沿。
将以上两种情况两两组合，即可得四种传输模式。

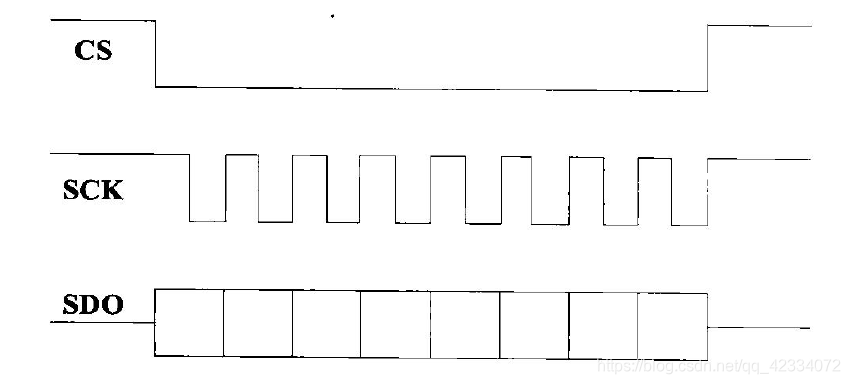

数据在时钟上升沿或下降沿时改变，在紧接着的下降沿或上升沿被读取，完成一位数据传输，输入与输出原理相近。这样通过至少8次时钟信号的改变（上升沿和下降沿为一次），就可以完成8位数据的传输。如下图所示。

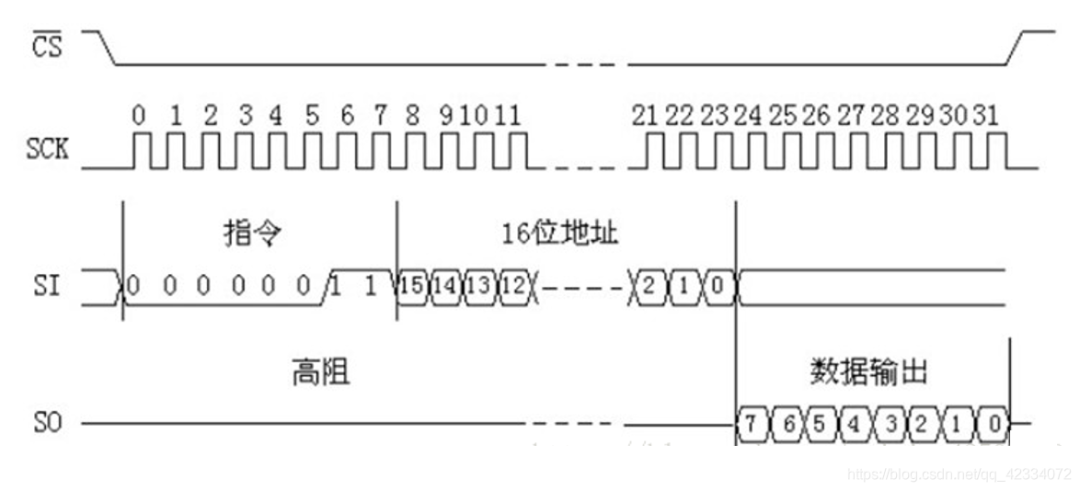

标准SPI读

片选→读指令→地址→数据读出

标准SPI写

片选→写指令→地址→数据写入

Verilog代码解析

本文以SPI Master控制器为例来对Verilog源码进行分析，参考资料为《VERILOG HDL应用程序设计实例精讲》。
1、时钟分频模块，将原始时钟进行四分频，过程较为简单，不再详述。

module clkdiv(clk,clkout);
input clk;
output clkout;

reg [1:0]cnt=2'd0;
reg clkout=1'b0;

always @(posedge clk)begin
    if(cnt==2'd1)begin
        clkout<=1'b1;
        cnt<=cnt+2'd1;
    end
    else if(cnt == 2'd3)begin
        clkout<=1'b0;
        cnt<=2'd0;
    end
    else begin
        cnt<=cnt+2'd1;
    end
end
endmodule

2、SPI发送数据部分，在spiclk的上升沿完成数据的传输。spics为片选信号，低有效；spido为输出的数据；dstate为FSM变量。dsend为待传送数据，其中部分数据过程重复，代码中仅保留首尾数据的传输过程。

begin
case (dstate)
8'd0:
begin
spics <= 1'b0;
spiclk <= 1'b1;
spido <= 1'b1;
dstate <= 8'd1;
end
8'd1:
begin
spics <= 1'b0;
spiclk <= 1'b1;
spido <= 1'b1;
dstate <= 8'd2;
end
8'd2:
begin
spics <= 1'b0;
spiclk <= 1'b0;
spido <= 1'b1;
dstate <= 8'd3;
end
8'd3:
begin
spics <= 1'b0;
spiclk <= 1'b1;
spido <= dsend[7];
dstate <= 8'd4;
end
8'd4:
begin
spics <= 1'b0;
spiclk <= 1'b0;
spido <= dsend[7];
dstate <= 8'd5;
end
……
8'd17:
begin
spics <= 1'b0;
spiclk <= 1'b1;
spido <= dsend[0];
dstate <= 8'd18;
end
8'd18:
begin
spics <= 1'b0;
spiclk <= 1'b0;
spido <= dsend[0];
dstate <= 8'd19;
end
8'd19:
begin
spics <= 1'b0;
spiclk <= 1'b1;
spido <= 1'b1;
dstate <= 8'd20;
end
8'd20:
begin
spics <= 1'b0;
spiclk <= 1'b1;
spido <= 1'b1;
dstate <= 8'd0;
spistate <= idle;
end
endcase
end
default:
begin
spics <= 1'b1;
spiclk <= 1'b1;
spido <= 1'b1;
spistate <= 2'b00;
end
endcase
end

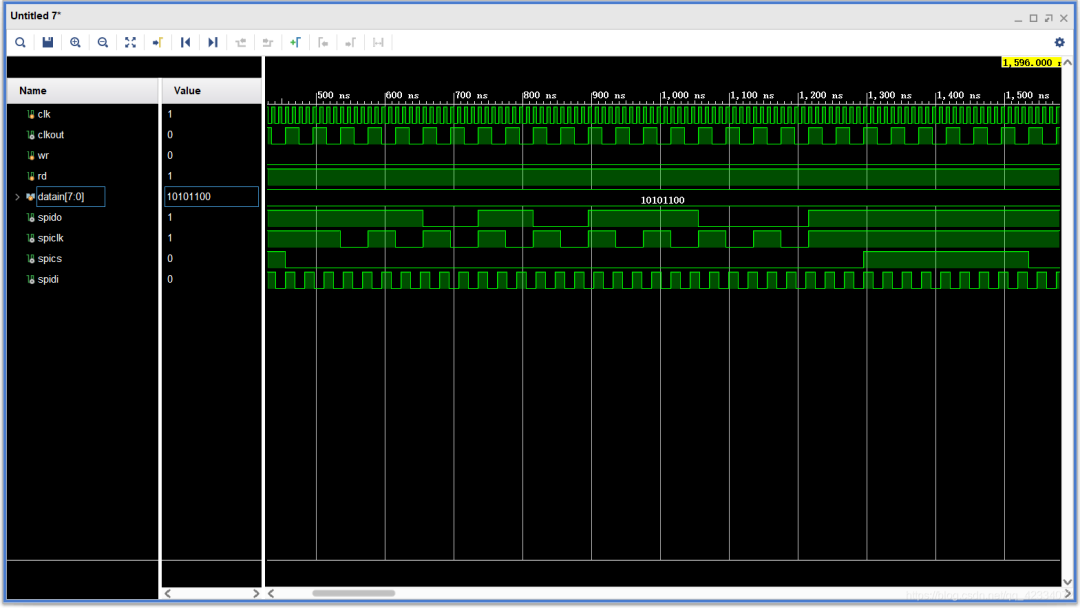

可以看到当片选信号spics为低有效时，数据在spiclk的上升沿按顺序被发送至SPI总线上，数据信号spido与输入数据相对应，SPI Master发送时序得到验证。
3、SPI接收数据部分，参数定义与2一样，其中部分数据过程重复，代码中仅保留首尾数据的传输过程。在时钟的下降沿进行数据的接收。

begin
case (dstate)
8'd0:
begin
spics <= 1'b0;
spiclk <= 1'b1;
dstate <= 8'd1;
end
8'd1:
begin
spics <= 1'b0;
spiclk <= 1'b1;
dstate <= 8'd2;
end
8'd2:
begin
spics <= 1'b0;
spiclk <= 1'b0;
dstate <= 8'd3;
end
8'd3:
begin
spics <= 1'b0;
spiclk <= 1'b1;
dstate <= 8'd4;
end
8'd4:
begin
spics <= 1'b0;
spiclk <= 1'b0;
dreceive[7] <= spidi;
dstate <= 8'd5;
end
8'd5:
begin
spics <= 1'b0;
spiclk <= 1'b1;
dstate <= 8'd6;
end
……
8'd18:
begin
spics <= 1'b0;
spiclk <= 1'b0;
dreceive[0] <= spidi;
dstate <= 8'd19;
end
8'd19:
begin
spics <= 1'b0;
spiclk <= 1'b1;
dstate <= 8'd20;
dataout <= dreceive;
end
8'd20:
begin
spics <= 1'b0;
spiclk <= 1'b1;
dstate <= 8'd0;
spistate <= 2'b00;
end
endcase
end

由上图分析看出，收到的数据与SPI传输的数据相对应，SPI接收数据部分得到正确验证。

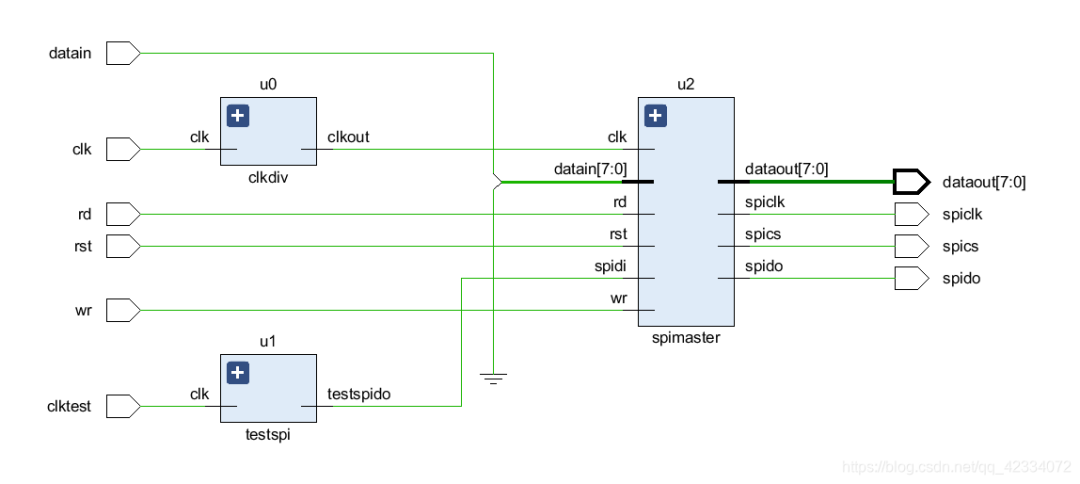

实验项目框图：

实验心得：
1、在给复位信号低电平时时间过短，分频后时钟上升沿还未到复位信号就拉高了，导致未进行有效复位。
2、进行发送/接收状态检测时设置的计数子过大，如下图，每过40个时钟周期进行一次检测，当仿真时间过短时，容易看不到结果。

if(cnt == 8'd40)
begin
cnt <= 8'd0;
if((wr == 1'b0) && (rd == 1'b1))
begin
spistate <= send_data;
dstate <= 8'd0;
dsend <= datain;
end
else if((wr == 1'b1) && (rd == 1'b0))
begin
spistate <= receive_data;
dstate <= 8'd0;
end
end
else
begin
cnt <= cnt + 8'd1;
end

3、若结果出现问题，将相关控制信号添加至窗口，观察其状态，分析程序存在的问题。
