普源精电MIPI D-PHY一致性测试方案

什么是MIPI D-PHY

MIPI D-PHY是专为移动设备中摄像头与显示屏之间的数据高速传输而设计的物理层接口，以满足高带宽、低功耗的需求。它已成为智能手机及其他便携式设备中最常见的摄像头和显示屏接口方案，并广泛应用于各类高性能影像与显示系统。其主要优势包括低功耗、高抗干扰能力以及对高速数据传输的支持，充分契合移动设备对高效稳定连接的严格要求。

应用场景

本次客户的测试环境主要用于验证摄像头模块输出的MIPI D-PHY V1.2信号，信号速率为1.2 Gbps。测试链路包括摄像头、主板以及高速运动控制系统（EtherCAT 伺服系统），最终数据通过主机及显示器进行处理和分析。

在测试过程中，MIPI D-PHY V1.2差分信号从摄像头传输至主板，并在主板上的特定测试点进行信号采集。示波器DS81304配合3路PVA8700探头连接到测试点，用于捕获和分析MIPI D-PHY信号质量，并自动化进行物理层接口电气自动化测试，以评估信号完整性和数据传输性能。

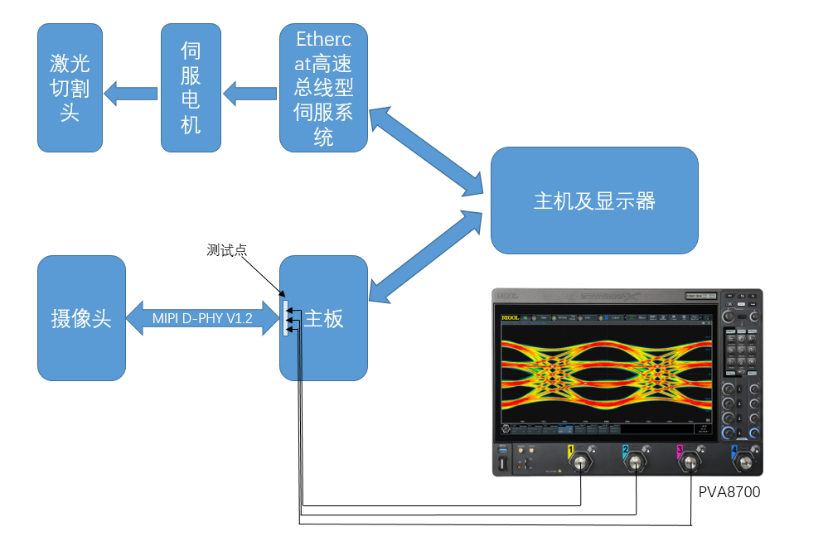

测试拓扑图

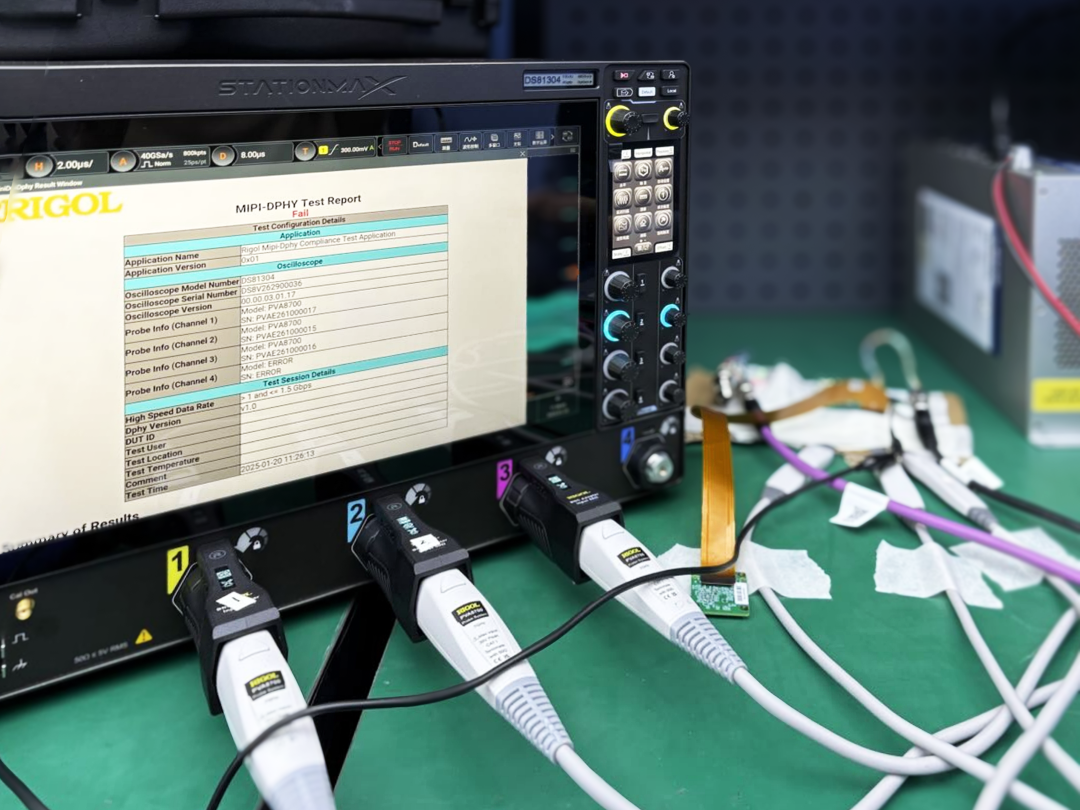

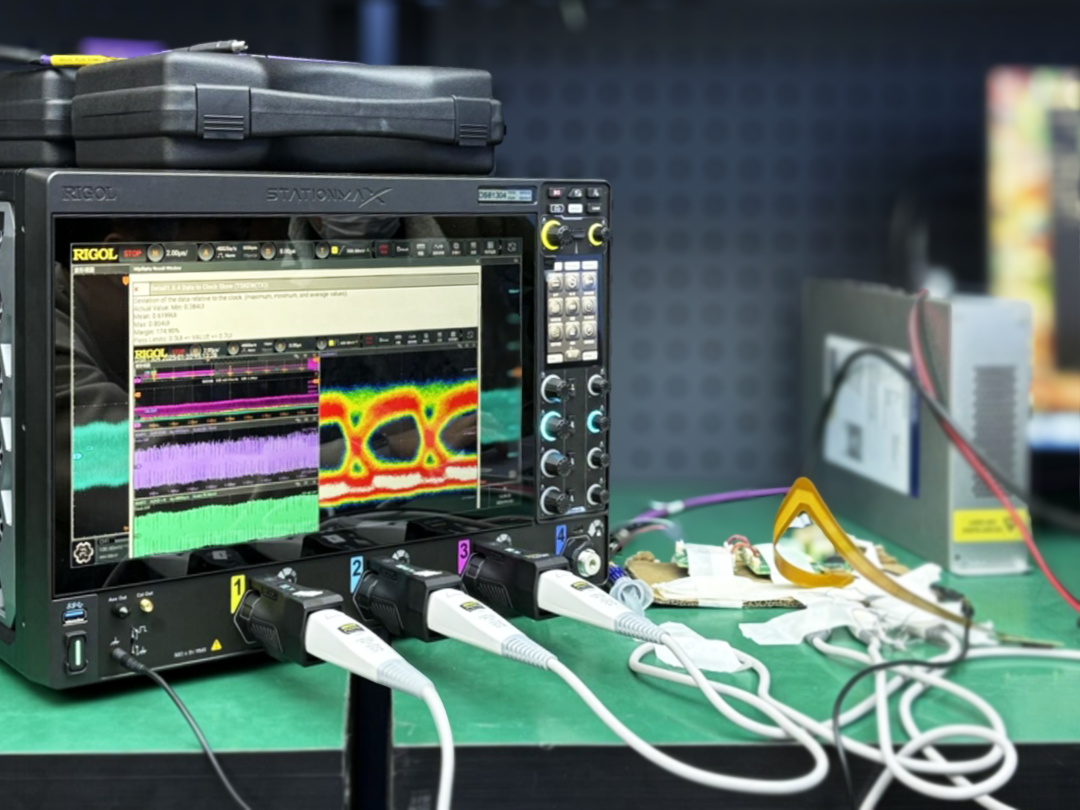

实测场景图

解决方案与产品优势

普源精电推出的RIGOL DS80000系列数字示波器，搭配高带宽差分/单端探头PVA8700以及MIPI D-PHY一致性测试选件，构建了完整的板级测试解决方案，能够轻松应对MIPI D-PHY V1.0、V1.1以及V1.2版本的物理层接口一致性测试。该方案具备以下优势：

（1）符合协议规范，确保测试准确性普源精电MIPI D-PHY一致性测试方案严格遵循CTS协议规范，并可根据标准要求完成每一项测试项的自动化执行。此外，该方案支持用户自定义测试项目的通过范围，实现更灵活的规范管理，满足不同测试需求。

（2）高效自动化测试，大幅提升测试效率普源精电的MIPI D-PHY一致性测试方案提供直观的波形预览、自动参数设置及接线指引，使工程师能够快速上手，无需繁琐调试，即可精准完成测试。相比行业平均20分钟以上的测试时间，普源精电的方案仅需10-15分钟即可完成一次完整测试，极大地提升了测试效率，助力研发与质量验证工作更高效进行。

（3）详尽的测试报告，助力工程师精准分析产品问题普源精电MIPI D-PHY一致性测试方案在测试完成后，自动生成详细的测试报告，涵盖整体测试结果、各项具体测试数据以及对应的波形截图。工程师可以通过报告直观判断产品性能，快速定位潜在问题，为产品优化与改进提供有力支持。

测试报告界面

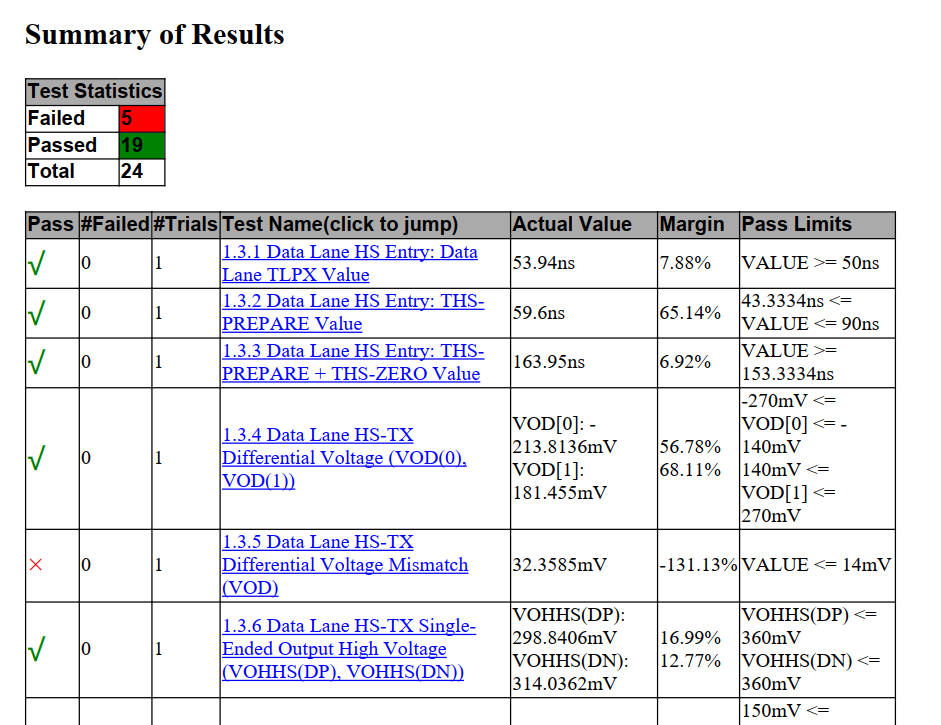

测试报告示例

借助普源精电的这一解决方案，工程师可以更加便捷、高效地完成MIPI D-PHY物理层一致性测试，确保高速信号传输的稳定性和可靠性。

小结

在本次MIPI D-PHY一致性测试过程中，普源精电技术支持工程师不仅与客户协同完成了全套测试流程并生成专业的测试报告，还针对未通过的测试项目，为客户提供了深入的故障排查支持，协助客户分析可能导致测试不通过的原因，并在产品整改后，进行多轮复测，以评估整改措施的有效性，确保产品性能达到标准要求。

在实际测试过程中，客户尝试更换多条摄像头与主板之间的信号传输线，并进行了多轮一致性测试。通过对比不同信号线对测试结果的影响，我们帮助客户工程师深入分析不同产品的性能表现，识别最佳解决方案，从而优化产品设计，提高信号传输质量和整体系统的稳定性。

此次测试不仅为客户提供了全面的合规性验证，同时也助力其产品优化，为后续量产奠定了坚实的技术基础。未来，普源精电将持续优化测试方案，助力智能制造与高速信号传输领域的发展，为客户提供更高效精准的测试解决方案。

产品支持

RIGOL DS80000系列数字示波器

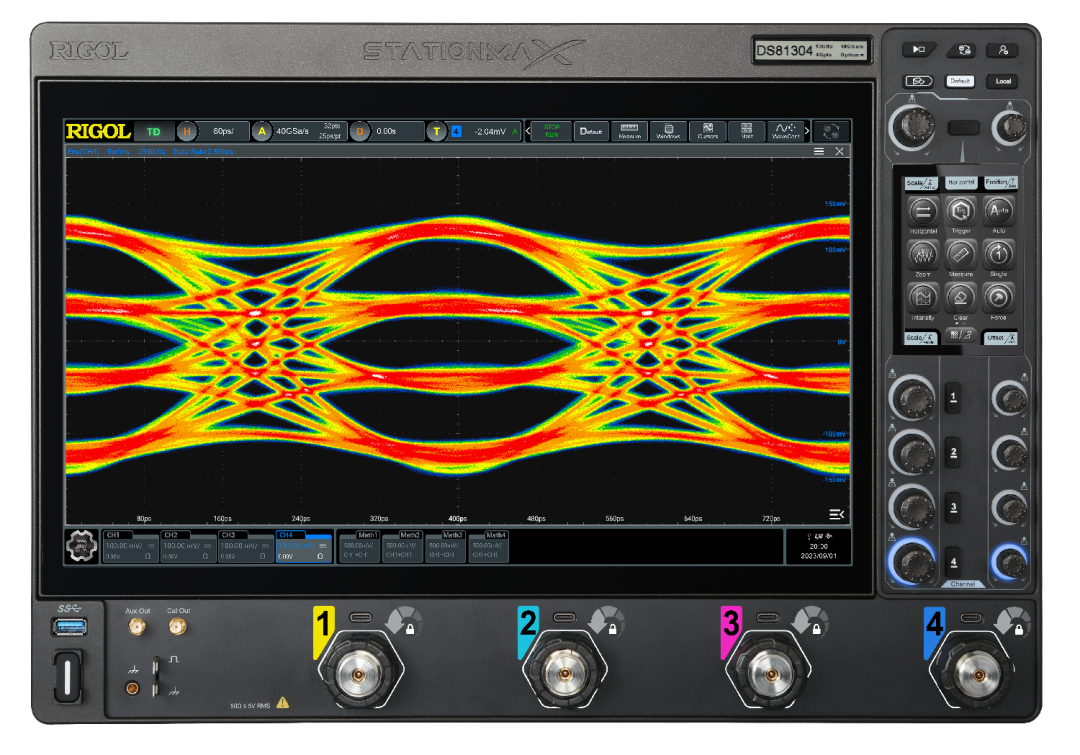

DS80000系列数字示波器是RIGOL自主研发的第八代数字示波器，基于StationMAX II代平台，实现了最高40GSa/s实时采样率、13GHz模拟带宽。除硬件指标的提升，DS80000系列数字示波器还提供了多种人性化设计，保证了高质量的客户体验。
