监控摄像头的接口类型

监控摄像头的接口类型多样，主要可以分为以下几类：

1

Power接口

Power接口为电源输入接口，外部电源给摄像机供电的接口，一般为12V的直流电源（DC12V）。一些设备也通过POE（Power Over Ethernet）供电，即可以通过同一根网线同时传输数据和电力供应。

2

RJ45接口

这是网络摄像机常用的接口，用于通过以太网传输数据。RJ45接口也支持POE（Power Over Ethernet），即通过网络线同时传输电力和数据，简化了布线需求。

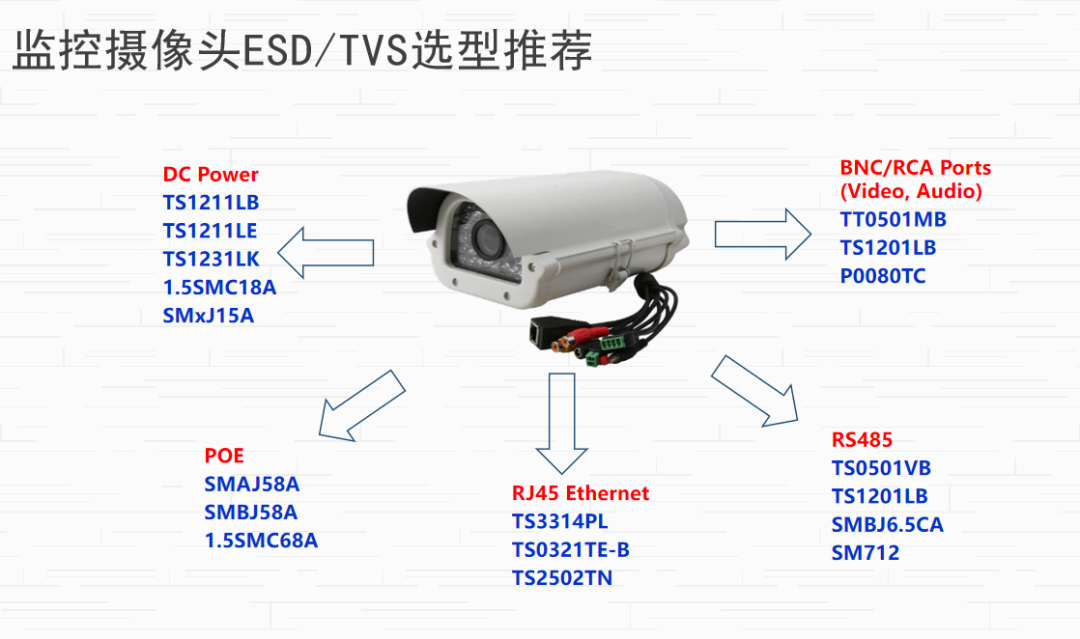

图1 网络摄像头接口示意图

3

BNC接口

常用于传统的模拟摄像机，BNC（Bayonet Neill-Concelman）接口通过同轴电缆传输模拟视频信号，支持长距离传输，但随着数字技术的发展，逐渐被RJ45接口所取代。

图2 网络摄像头接口示意图

4

USB接口

在一些小型或家用监控摄像头中，USB接口用于连接摄像头和计算机等设备，进行数据传输和供电。USB接口具有广泛的兼容性和即插即用的特点。

USB（Universal Serial Bus，通用串行总线）是一种应用在计算机领域的新型接口技术。USB接口具有传输速度更快，支持热插拔以及连接多个设备的特点。USB接口技术由USB1.1、USB 2.0、USB 3.0、USB 3.1、USB 3.2（Gen 1、Gen 2、Gen 2x2）、USB Type-C发展到到如今的USB4。尽管新版本的USB接口技术能够满足更高数据速率和更高功率传输水平的需求，但是USB 2.0接口技术在众多电子设备中仍然是非常受欢迎的。监控摄像头的USB接口通常采用USB2.0，最高可以支持480Mbps的传输速率，其内部结构和引脚配置如图4和图5所示，从图中可知，USB 2.0具有4线接口，其中VBUS 通过电缆从主机到连接的设备提供5V和 500mA电源，D+和D-引脚负责传输差分数据信号。在正常工作条件下，这些差分线路上的电压可以达到5V。第四个引脚为GND接地引脚。由于USB2.0设备要求随插即用、随拔即关，那么在这个热插拔过程中，产生的静电放电（ESD）会导致电子系统工作异常，甚至造成USB2.0连接端口后级设备毁坏。因此，我们必须保护USB 2.0端口免受静电放电（ESD）的威胁。

图3 USB接口示意图

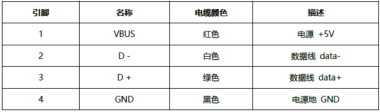

图4 USB接口引脚配置
