PLC通过Modbus转Profinet网关连接变频器与电机通讯

Modbus转Profinet网关 （XD-MDPN100）是一种能够实现Modbus协议和Profinet协议之间转换的设备。Modbus转Profinet网关可提供单个或多个RS485接口，PLC作为控制中枢，变频器作为控制电机转速，通过 Modbus转Profinet网关 ，实现对电机的远程监控和调节，使得生产过程更加智能化和精准化。

变频器通过Modbus转Profinet网关连接电机与PLC进行通讯，主要涉及硬件连接、配置以及通讯调试等步骤。

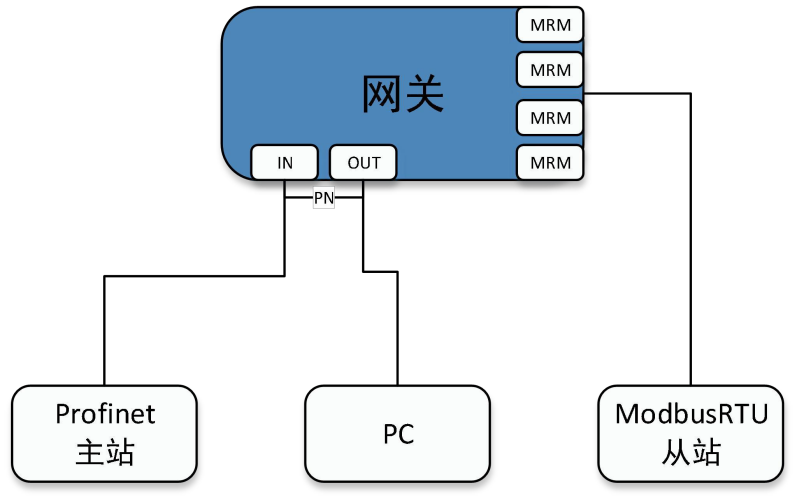

一、硬件连接

连接变频器与Modbus转Profinet网关：

使用适当的线缆将变频器的Modbus接口连接到Modbus转Profinet网关的Modbus接口。

确保连接稳定可靠，并遵循相关线缆长度和屏蔽要求。

连接Modbus转Profinet网关与PLC：

使用网线将Modbus转Profinet网关的Profinet接口连接到PLC的Profinet接口。

确保网线质量良好，且长度符合Profinet通讯要求。

二、配置Modbus转Profinet网关

安装配置软件：

在计算机上安装Modbus转Profinet网关的配置软件。

添加并配置网关：

在配置软件中，添加Modbus转Profinet网关设备。

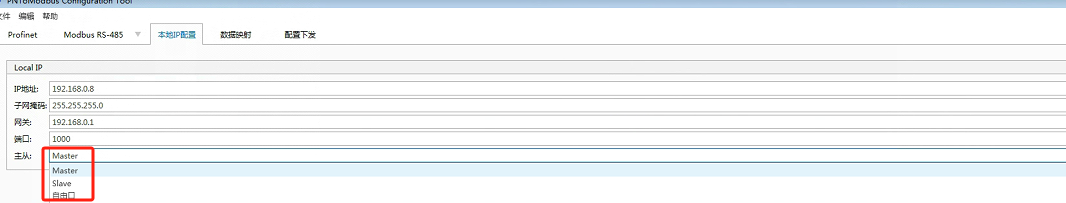

配置网关的IP地址、子网掩码等网络参数，确保与PLC在同一网络中。

设置Modbus参数：

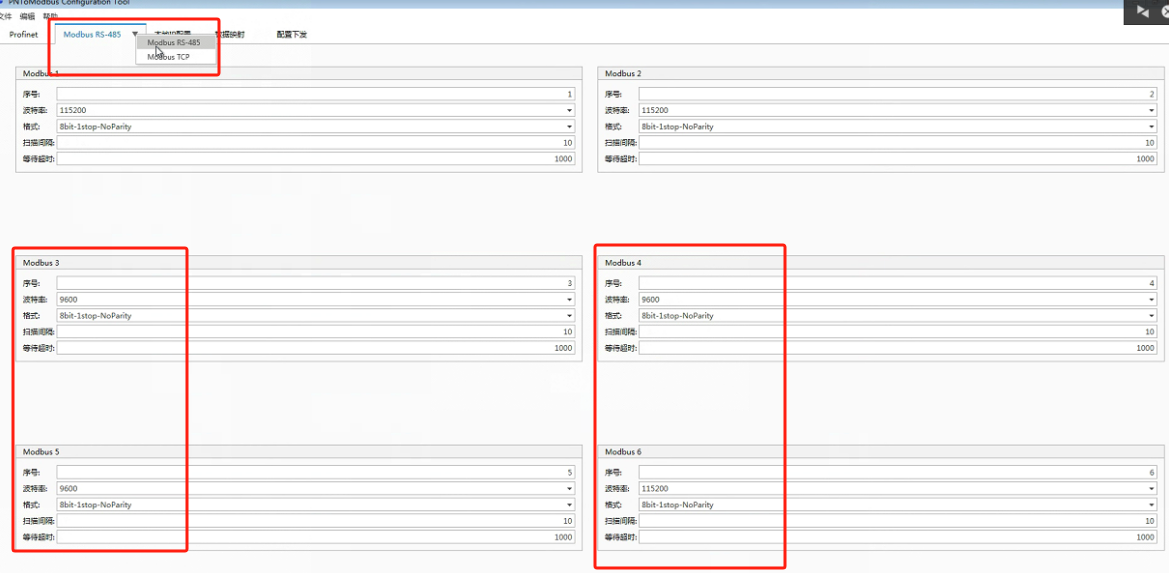

根据变频器的Modbus通讯协议，配置网关的Modbus参数，如波特率、数据位、停止位等。

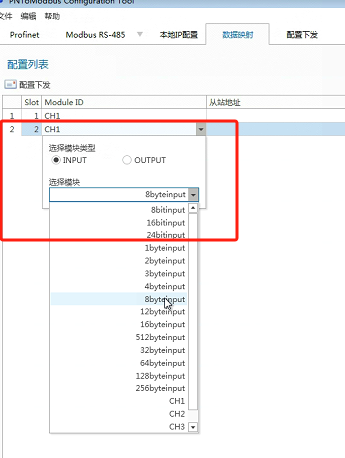

映射Modbus地址到Profinet地址：在网关配置中，将变频器的Modbus地址映射到Profinet地址，以便PLC能够访问。

三、配置PLC

添加PLC设备：

在PLC编程软件中，添加PLC设备，并配置其网络参数。

创建数据块：

在PLC中创建与变频器数据相对应的数据块或变量。

编写通讯程序：

使用PLC编程软件的通讯功能块或指令，编写程序以通过Profinet网络读取和写入变频器的数据。

四、测试与调试

下载程序到PLC：

将配置好的程序下载到PLC中。

通讯测试：

启动PLC和变频器，进行实际的通讯测试。

观察PLC是否能够正确读取和写入变频器的数据，并检查是否有通讯错误或延迟。

调试与优化：

根据测试结果调整配置和程序，确保通讯的稳定性和准确性。

优化数据读取和写入速度，以满足实际控制需求。
