快速判断出485从站设备是否支持MODBUS RTU无线通讯

对于变频器和仪表设备，都支持485串口通讯，那么怎么判断从站设备支持那种协议呢？通常分为两种方式去判断：1.从设备参数参看2.从设备通讯报文查看。本次文章以以台达MH300系列变频器为例。

1.从设备通讯参数查看

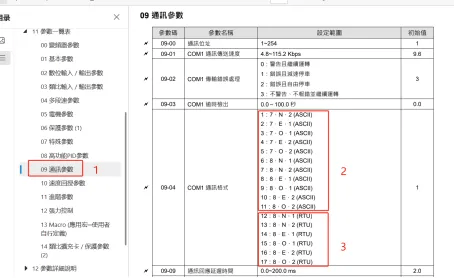

使用设备之前一定要准备好手册，方便查询参数和设置参数。如图1所示，找到通讯参数，09-04为通讯格式，2为ASCll通讯格式，3为Modbus RTU通讯格式，从这里可以看出台达MH300系列变频器485通讯支持的协议有两种。

图1

2.从设备通讯报文查看

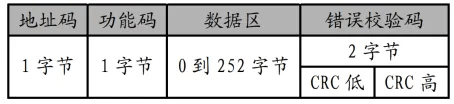

Modbus RTU 报文帧格式如图2所示，如果设备是这种报文帧格式的，则为Modbus RTU的通讯协议。

图2

通常通讯我们会选择Modbus RTU的方式去通讯，因为Modbus RTU的报文是标准、固定的格式，有些品牌的PLC软件自带有通讯库指令，写程序比较简单，无需自己去写很多程序，例如西门子的200、200smart、1200、1500这些PLC，软件本身就集成Modbus RTU通讯从站和主站的库指令，直接调用库进行编程就可以。

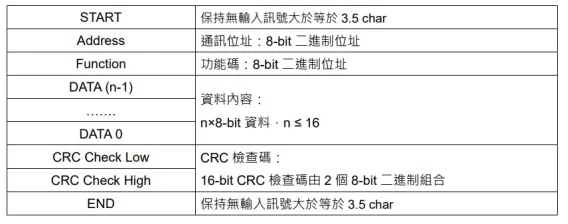

台达MH300系列变频器的RTU 模式，如图3所示。

图3

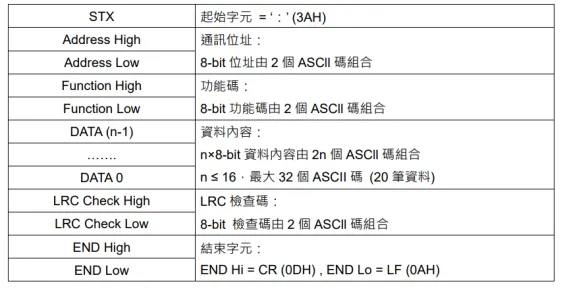

台达MH300系列变频器的ASCll模式，如图4所示。

图4

对于自由口来说，不同的报文都不一样，需要根据报文格式去写程序，对于新手来说相对比较困难。

总结

以上就是整个如何判断485从站设备是否支持modbus rtu通讯的内容，拿到设备以后去对应的官网下载手册，根据手册上的参数设置或者报文格式，去判断需要使用哪种通讯协议进行通讯，现在的设备使用Modbus RTU的通讯较多，如果有多种通讯协议选择时，可以考虑用比较简单的Modbus RTU通讯协议进行通讯。

无线通讯案例分享：

本方案是基于Modbus RTU协议下实现的1主多从自组网无线通信形式，主站为S7-1200 PLC，DTD433F作为从站。DTD433F具备输入和输出模拟量信号功能，信号传输方向由用户原系统主从设备所实现的功能决定。

方案中采用达泰电子无线模拟量信号测控终端——DTD433F与达泰电子欧美系PLC专用无线通讯终端——DTD434MC，作为实现无线通讯的硬件设备。
