如何在Openharmony中实现USB复合设备

背景

如何让Openharmony设备HDC接口(OTG接口)作为一个复合设备，实现HDC(HDC：鸿蒙设备连接器) + CDC ACM（USB 虚拟串口），而设备本身支持HDC。所以需要增加CDC ACM（USB 虚拟串口）。

本文主要讲解OpenHarmony中，板卡上的OTG接口如何支持复合设备，环境说明如下：

通过configfs配置Linux USB gadget

Linux内核5.10，是采用configfs来配置USB的功能，即配置USB gadget。实现USB复合设备之前，需要了解一些概念。

什么是USB gadget

在OpenHarmony如何配置

configfs配置USB gadget流程

什么是USB gadget

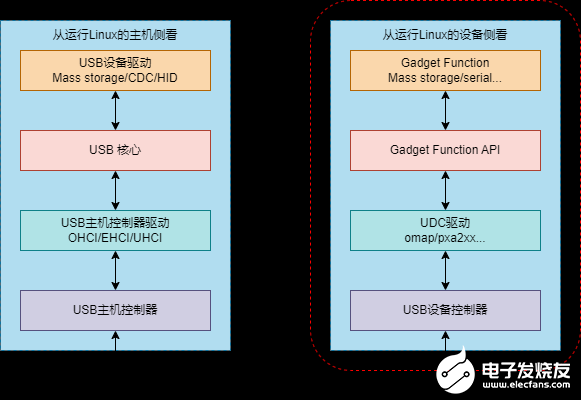

USB设备驱动，按照设备端关联的USB控制器是工作在主模式还是从模式，分为USB设备主机侧驱动(主模式)，或者USB设备从机侧驱动(从模式)。同时，工作在主模式的USB控制器，称为USB主机控制器(UHC:USB Host Controller)，工作在从模式的USB控制器，称为USB设备控制器(UDC: USB Device Controller)。有的USB控制器，只能工作在主模式或从模式中的某一种；而有的则既可以工作在主模式，也可以工作在从模式，模式通过OTG切换。当然，在同一时刻，USB控制器要么工作在主模式，要么工作在从模式。

本文的重点是USB设备从机侧驱动(从模式)，Linux下将USB设备从机侧驱动，称为USB Gadget驱动。USB Gadget驱动 是通过USB来模拟其它类型的设备，如USB Gadget UAC驱动 用来模拟声卡外设；USB Gadget Serial驱动用来模拟串口外设，等等等等。这里所谓模拟，是指通过USB来模拟这些设备的行为，而这些对于连接对端的USB主机是透明的。对于USB Gadget驱动 ，类似于譬如像U盘设备的固件，但它们并不完全等同，因为毕竟只是通过USB模拟设备行为。

USB Gadget驱动，包括USB设备控制器(UDC)驱动和Gadget功能(function)驱动两大部分。其中USB设备控制器(UDC)驱动负责USB设备控制器(UDC)和主机侧USB控制器(UHC)之间的数据传输；而Gadget功能驱动(function)负责实现功能协议(如UDC等)。USB设备控制器(UDC)驱动和Gadget功能驱动(function)彼此之间也会进行数据交互。

在OpenHarmony如何配置

在OpenHarmony中，USB这一块依旧采用内核驱动，所以整体套路都是一样。也是通过configfs配置USB功能。

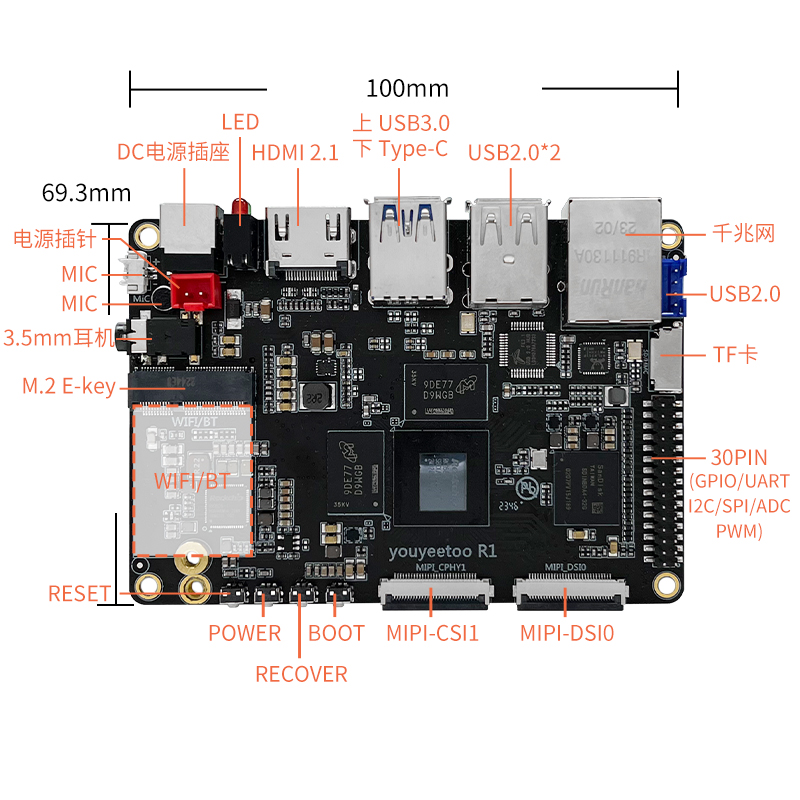

以风火轮youyeetooR1开发板（RK3588S）为例，configfs配置路径：device/board/youyeetoo/R1/cfg/init.R1.usb.cfg。

init.R1.usb.cfg默认已经配置好了HDC的功能，如果需要功能，只需在此文件上增加对应功能即可。

configfs配置USB gadget流程

挂载configfs，挂载完成之后在/config 目录下就会生成usb_gadget/目录。

"mountconfigfsnone/config"

建立gadgets, 创建g1/目录之后，该目录下会生成很多配置目录，这里的g1表示 gadget 1，一个 UDC 对应一个 gadget，如果你的 SOC 上有多个 gadget，可以创建多个gx目录。

"mkdir/config/usb_gadget/g10770shellshell"

写入gadget的PID、VID、序列号等信息。

"write/config/usb_gadget/g1/idVendor0x2207",
"write/config/usb_gadget/g1/idProduct0x0018",
"write/config/usb_gadget/g1/os_desc/use1",
"write/config/usb_gadget/g1/bcdDevice0x0223",
"write/config/usb_gadget/g1/bcdUSB0x0200",
"mkdir/config/usb_gadget/g1/strings/0x4090770",
"copy/sys/block/mmcblk0/device/cid/config/usb_gadget/g1/strings/0x409/serialnumber",
"chmod0640/config/usb_gadget/g1/strings/0x409/serialnumber",
"write/config/usb_gadget/g1/strings/0x409/manufacturerRockchip",
"write/config/usb_gadget/g1/strings/0x409/product"HDCDevice"",

建立gadget相关配置configurations。

"mkdir/config/usb_gadget/g1/configs/b.10770shellshell",
"mkdir/config/usb_gadget/g1/configs/b.1/strings/0x4090770shellshell",
"write/config/usb_gadget/g1/os_desc/b_vendor_code0x1",
"write/config/usb_gadget/g1/os_desc/qw_signMSFT100",
"write/config/usb_gadget/g1/configs/b.1/MaxPower500",

建立功能functions

增加功能模版，function name ：任意字符串

mkdir/config/usb_gadget/g1/functions/.

以HDC为例：

mkdir/config/usb_gadget/g1/functions/ffs.hdc

建立功能和配置的链接。

增加功能和配置的链接模版

"ln-s/config/usb_gadget/g1/functions/./config/usb_gadget/g1/configs/c.1"

以HDC为例：

"symlink/config/usb_gadget/g1/configs/b.1/config/usb_gadget/g1/os_desc/b.1",

使能USB gadget

"setparamsys.usb.configfs1",
"setparamsys.usb.controllerfc000000.usb"

增加CDC ACM支持

内核配置需要使能CONFIGFS的ACM的支持：

CONFIG_USB_CONFIGFS_ACM=y

通过configfs配置USB gadget，使其支持CDC ACM

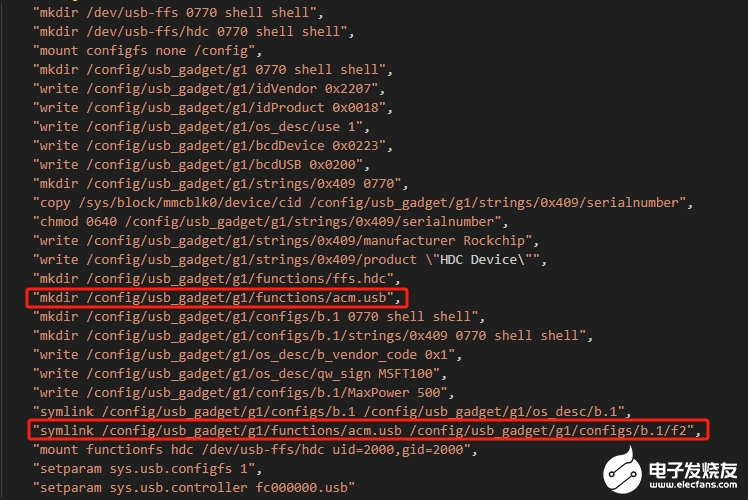

"mkdir/config/usb_gadget/g1/functions/acm.usb",
"symlink/config/usb_gadget/g1/functions/acm.usb/config/usb_gadget/g1/configs/b.1/f2",

验证

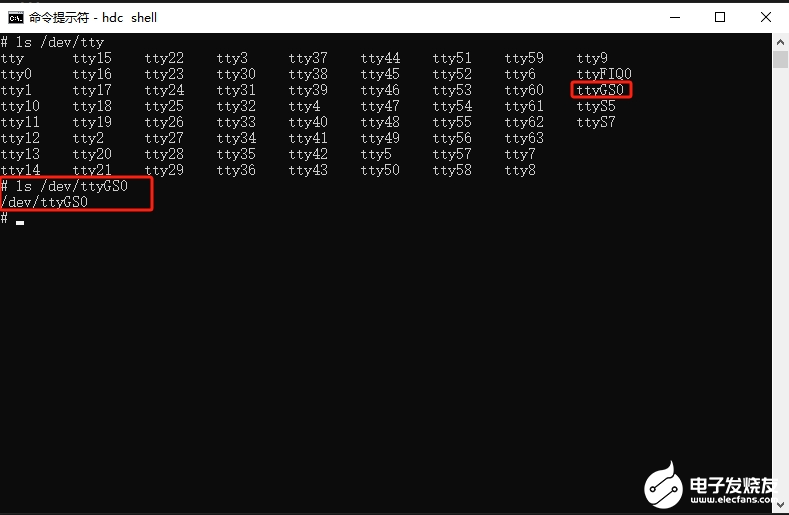

新增加的USB CDC ACM功能之后，就会在/dev下生成设备节点，虚拟串口节点一般为：ttyGSx（即：Gadget Serial）

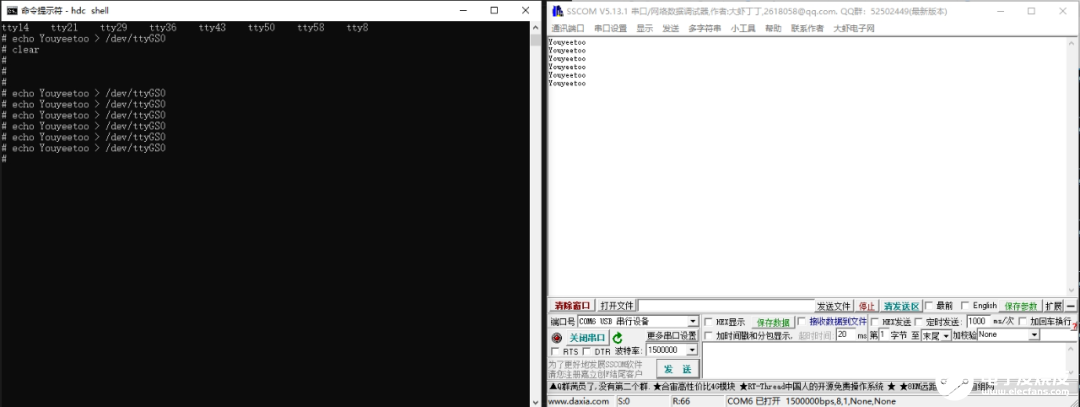

数据验证：
