昂科烧录器支持Analogix硅谷数模的USB-C端口控制器

芯片烧录行业领导者-昂科技术近日发布最新的烧录软件更新及新增支持的芯片型号列表，其中Analogix硅谷数模的USB-C端口控制器ANX7406已经被昂科的通用烧录平台AP8000所支持。

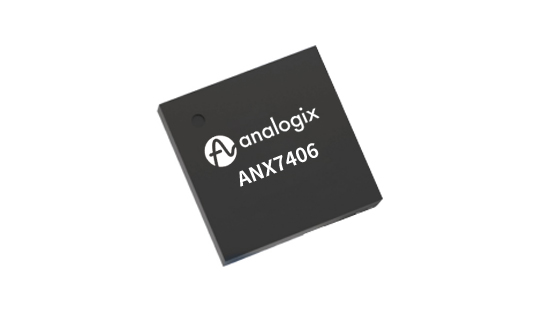

ANX7406是一款USB Type-C™（USB-C）端口控制器，符合最新的USB4版本1.0、USB Type C R2.0和USB-PD v3.1（r1.0）规范。ANX7406集成了管理线缆连接和断开、方向以及角色检测的逻辑。片上微控制器（OCM）促进USB-PD v3.0消息传递，以实现快速充电、USB4、USB3.2、DisplayPort™（DP）备用模式（Alt Mode）和Thunderbolt3备用模式。

ANX7406可以配置为下游面向端口（DFP）或双角色端口（DRP），使其成为笔记本电脑、台式机和2合1个人电脑等各种应用的理想解决方案。ANX7406支持符合TCPC的寄存器接口，并利用其2个I2C从端口与上游嵌入式控制器和PCH进行通信。

主要特征

• USB-PD支持：UFP和DFP

– 分块与解块

– 符合TCPCI标准

– 快速角色交换（FRS）

– 集成VCONN开关

– VBUS感应，具有36V过流和过压保护

– USB公告板类（低速）

• 嵌入式RISC-V内核和安全FW更新

– 96KB指令RAM，16KB执行RAM

– 512KB闪存用于FW存储

– AES128 FW加密与SHA256签名

– 通过I2C和公告板设备进行FW更新

• 系统接口和IO控制

– 2个I2C从接口；1个I2C主接口

– 用于DP应用的HPD信号

– 角色选择配置引脚

• 行业标准兼容性

– USB Type-C r2.0规范

– USB Power Delivery v3.1 r1.0规范

– DisplayPort 2.0规范

– DisplayPort备用模式通过USB Type-C V2.0规范

– 通用串行总线（USB）Type-C端口控制器接口r2.0规范

• 死电池检测支持

• CC1/CC2、SBU1/SBU2、VBUS的36V过压保护

应用

笔记本/桌面PC

整体框图

昂科技术自主研发的AP8000万用烧录器包含主机，底板，适配座三大部分。

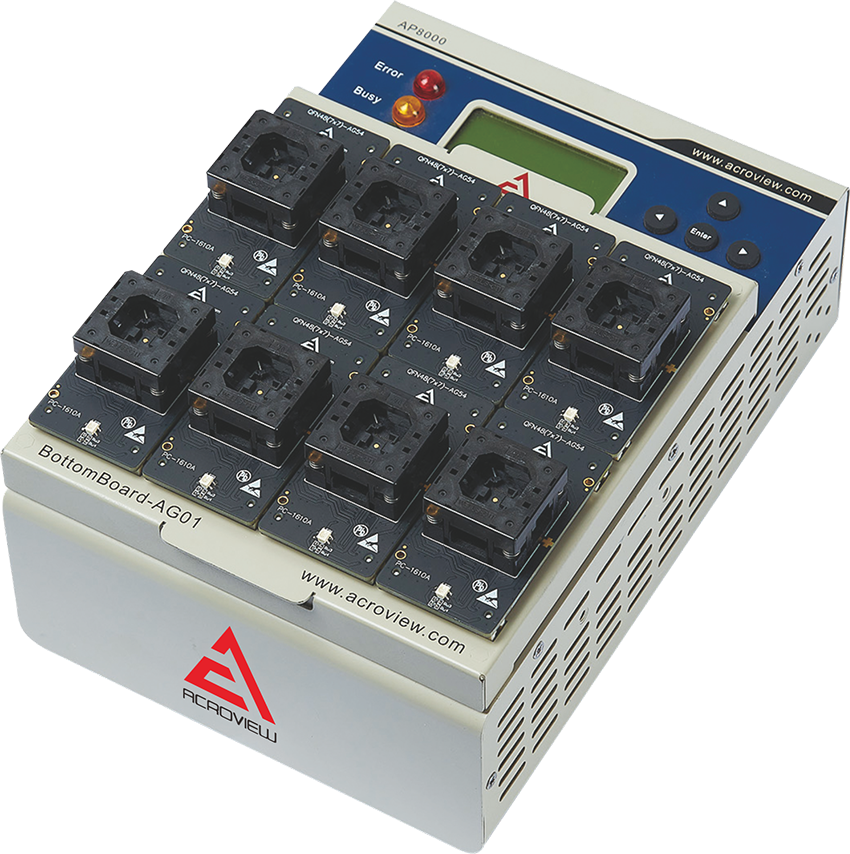

AP8000烧录器

主机支持USB和NET连接，允许将多台编程器进行组网，达到同时控制多台编程器同时烧录的目的。内置芯片安全保障电路保证即使芯片放反或其他原因造成的短路可以被立即检测到并进行断电处理，以保障芯片和编程器安全。内嵌高速FPGA，极大地加速数据传输和处理。主机背部有SD卡槽，将PC软件制作得到的工程文件放到SD卡的根目录下并插入到该卡槽内，通过编程器上的按键可进行工程文件的选择，加载，执行烧录等命令，以达到脱离PC便可操作的目的，极大地降低了PC硬件配置成本，方便迅速地搭配工作环境。

AP8000通过底板加适配板的方式，让主机扩展性更强，目前已经支持了所有主流半导体厂家生产的器件，包括TI, ST, MicroChip, Atmel, Hynix , Macronix, Micron, Samsung ,Toshiba等。支持的器件类型有NAND,NOR,MCU,CPLD,FPGA,EMMC等，支持包括Intel Hex，Motorola S, Binary, POF等文件格式。

公司介绍

关于硅谷数模：硅谷数模（Analogix）成立于2003年，是一家全球性混合信号半导体产品设计厂商，致力于为数字多媒体市场设计并制造半导体——从智能手机、笔记本电脑和增强现实/虚拟现实用头戴式显示器等便携设备到大型高清显示器以及高端显卡。公司致力于在SlimPort品牌下提供包括高速信号调整器在内的端到端DisplayPort接口连接半导体解决方案，同时也是显示面板控制器的行业领导者。

关于昂科技术：昂科技术（ACROVIEW）是全球领先的半导体芯片烧录解决方案提供商，公司坚持以科技改变世界、用智能驱动未来，持续不断的为客户创造价值。昂科的AP8000通用烧录器平台及最新的IPS5000烧录自动化解决方案，为半导体和电子制造领域客户提供一站式解决方案，公司已服务包括华为、比亚迪、富士康等全球领先客户。
