SOC设计中APB协议总线的工作原理

现在来讲soc的神经末梢，它们依附在骨架上，受和调控制，并将外部信息分享给核心以及其他成员。它是什么呢？

它就是我们所说的标准总线。soc上所有模块想要被核心控制，都需要挂载到crossbar上，以便cpu下配置，以及cpu和dma进行数据传输。我们以最简单的APB总线入手，来进一步了解标准总线的工作原理。

1、APB协议简介

APB(Advanced Peripheral Bus) 作为高级外设总线是AMBA协议之一，也是最基本的总线协议。按照ARM官方定义，APB是一种低成本的接口协议，可以实现低功耗以及精简的接口设计，降低接口设计的复杂度。

APB协议不支持流水线设计，它主要应用在低带宽设计需求的接口中，高性能带宽需求可以使用AXI总线。APB协议的实现与时钟沿对齐，以简化外设接口的设计。每次传输至少需要消耗两个时钟周期。

在SOC设计中，AHB一般作为IP的配置接口，包括低速IP如I2C,UART,I2S等，也包括DDR,PCIe,Ethernet等高速IP，可以方便的实现CPU对外设IP的寄存器配置。系统中一般会实现一个AXI2APB或者AHB2APB的转换桥将APB口挂载在系统上。

APB的传输信号只与时钟上升沿有关，故其具备以下优点：

·易于实现高频操作；

·性能与时钟占空比无关；

·静态时序分析简单；

·易于与基于上升沿的寄存器访问；

·易于集成到基于周期的仿真器中。

1.1、APB的发展史

协议已经从APB2.0发展到现在的APB4.0。具体区别如下：

·APB2.0 ：该版本协议定义基本的接口信号（具体可见端口信号章节，删除APB3.0有的接口就行);

·APB3.0：增加信号PREADY用以指示slave准备好数据，增加信号PSLAVERR代表传输错误；

·APB4.0：增加信号PROT保护类型，增加信号PSTRB来支持byte级的访问；

2.0和3.0的区别是什么？

APB2.0和APB3.0的差别：APB3.0提供了一个低功耗的接口，并降低了接口的复杂性。且APB3比APB2增加了两个信号：

PREADY：来扩展APB传输，主要是增加延时；

错误信号PSLVERR：来指示传输失败。

3.0和4.0的区别是什么？

·增加了PROT和PRSTB两个信号。

·PPROT一种保护信号，用于支持APB上的非安全交易和安全交易。

·PSTRB一个写选通信号，用于在写数据总线上进行sparse data transfer（稀疏数据传输）。APB4用的比较少。

APB协议向下兼容。

目前soc上最常用的是APB2.0和APB3.0，下面我们主要介绍这两个版本。

2、APB 2.0

2.1、APB2.0信号列表

这里需要区分Master和Slave的区别，Master是主机，Slave是从机，一个总机下可以有n个从机，所有的数据传输都是master来控制的，slave来回应。这里需要用到APB 1TO多bridge，APB bif不需要仲裁，只需要对地址的decode，如果地址处于某个slave的域内，就拉高它的PSELn等控制信号，n为slave号。

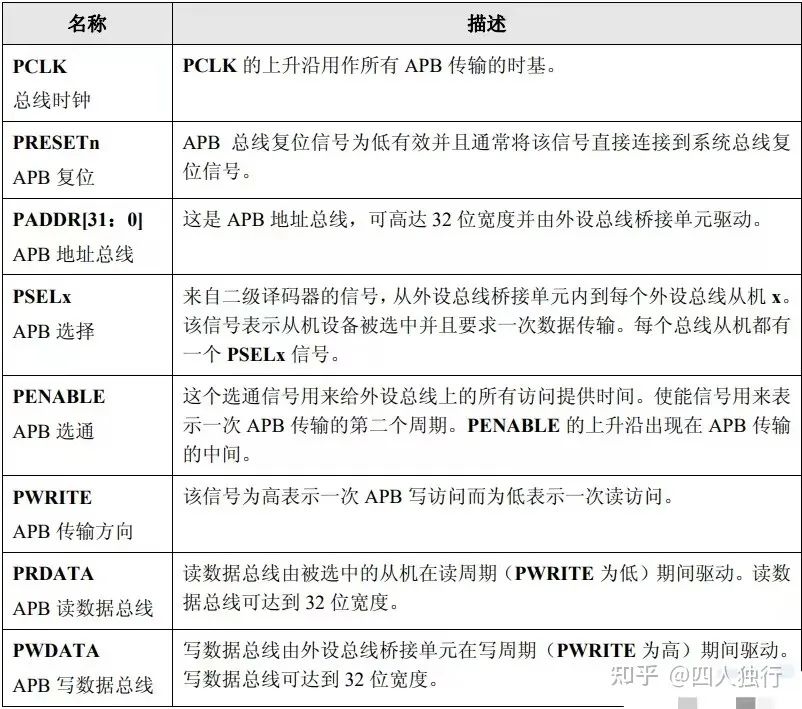

APB2.0信号

2.2 、状态机

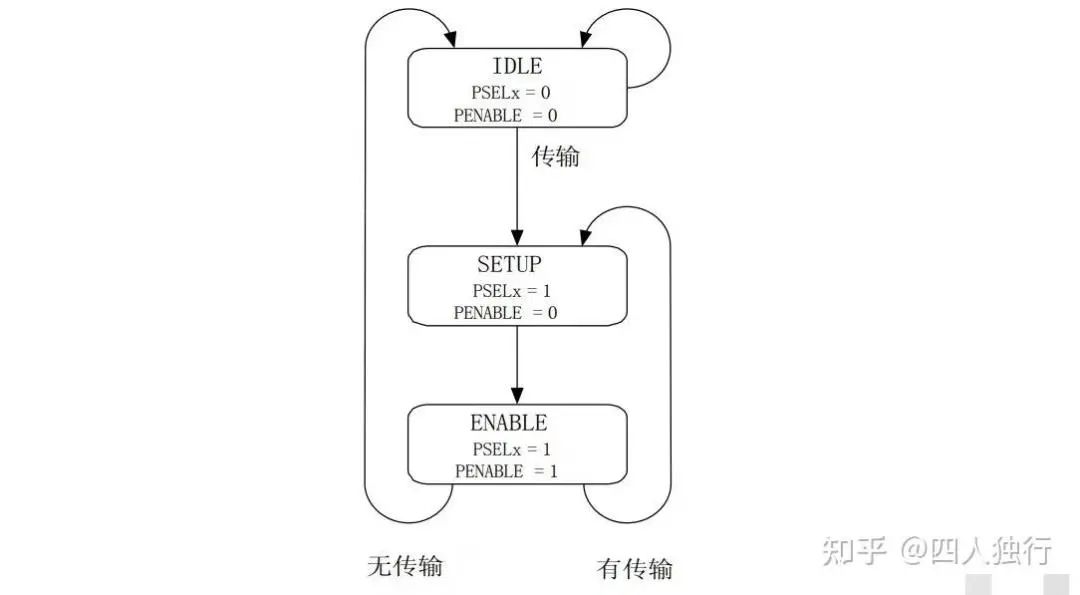

通过PSELx和PENABLE信号的变化，使APB总线处于下面3个状态：

状态机

·IDLE：PSELx和PENABLE都为0，表明master和slave之间无通信请求，因此处在该状态。

·SETUP：当master和某一个slave之间准备进行数据传输时，会进入该状态，这时PSELx=1，PENABLE=0。意思是master选中某一个slave告诉slave我准备要和你交换数据啦，请你准备好！这个状态会保持一个时钟周期然后进入ENABLE状态。这个状态可以直接给wdata。

·ENABLE：这个时候PENABLE拉高，master和某一slave进行数据传输，持续一个时钟周期。这个状态开始等待rdata。

在自己写master时，就按照这个状态输出控制信号就可以了。

2.3 、写操作

下面就是写传输的时序图：

写时序

·T1~T2：这个阶段master和某一slave无交互数据，因此处于IDLE状态。

·T2：在该时刻，master准备将数据写入某一slave中，因此进入SETUP状态，同时把某一slave的PSEL信号拉高，PWRITE信号拉高，这表示master告诉某一slave：我即将要和你进行数据传输，是我把数据写到你里面，请你准备好！同时改变PADDR和PWDATA信号，这是为了满足下个上升沿的时序。

·T2~T3：保持一个时钟周期。

·T3：此时将PENABLE信号拉高，真正将wdata写到addr。

·T3~T4：保持一个时钟周期。

·T4：数据传输结束，再次回到初始状态。

2.4、读操作

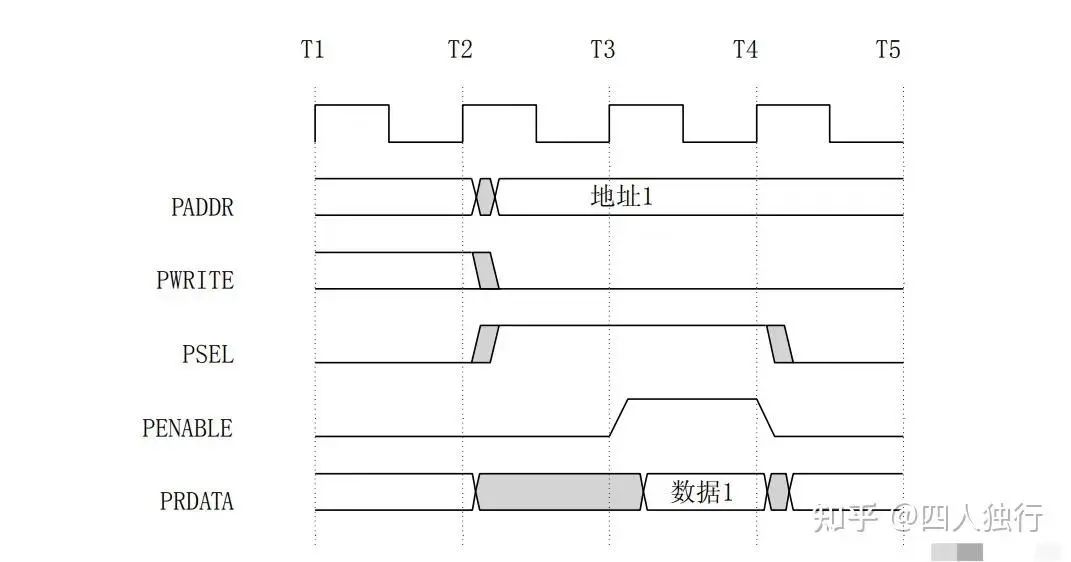

读时序

·T1~T2：这个阶段master和某一slave无交互，因此处于IDLE状态

·T2：在该时刻，master准备从某一slave中读取数据，因此进入SETUP状态，同时把某一slave的PSEL信号拉高，PWRITE信号拉低，这表示master告诉某一slave：我即将要和你进行数据传输，是我要读你的数据，请你准备好！同时改变PADDR，这是为了满足下个T4采样沿的时序。

·T2~T3：保持一个时钟周期。

·T3：此时将PENABLE信号拉高，表示master正式把某一slave之中的数据读出来，注意，数据在ENABLE周期末尾的时钟上升沿被采样，也就是T4时刻。

·T3~T4：保持一个时钟周期。

·T4：数据传输结束，再次回到初始状态。

3、APB 3.0

APB 3.0协议是在APB 2.0协议的基础上新加了2个信号，PREADY和PSLVERR组成的；PREADY信号是slave设备用来表示slave是否准备好的信号，PSLVERR是表示slave接收的数据是否有误。

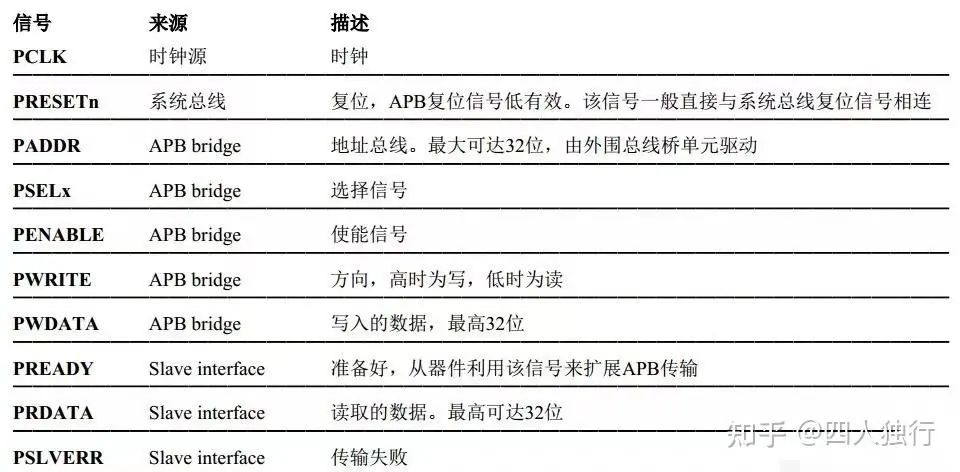

信号表

APB3.0信号

3.1、写操作

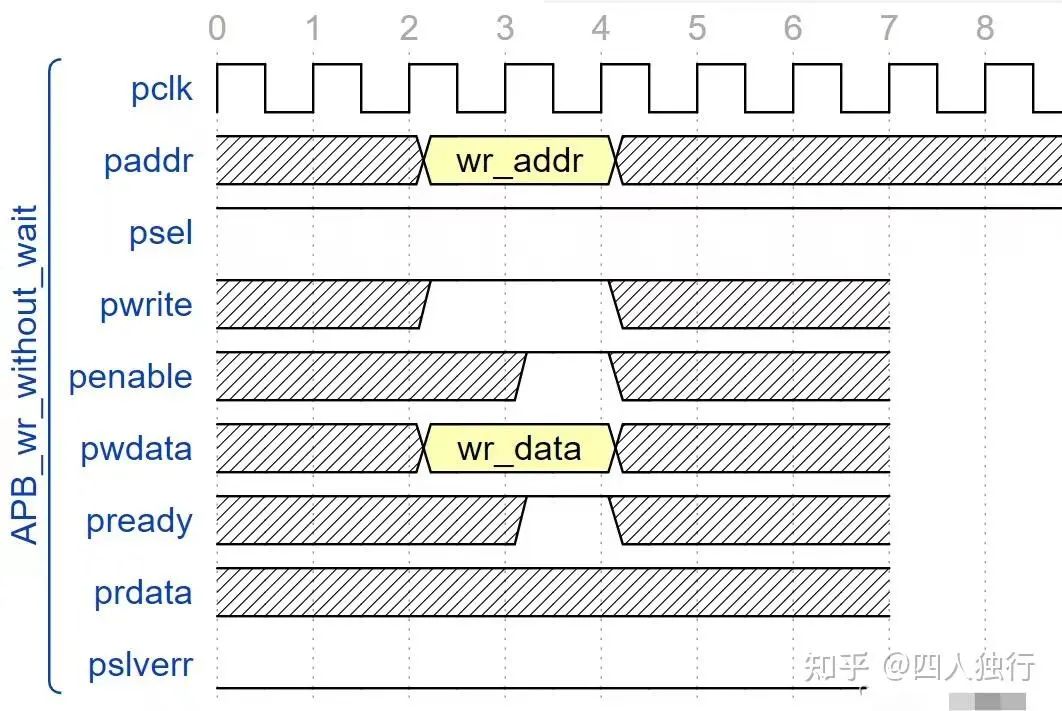

写操作，无等待

写无等待时序

该种情况和APB2.0没有任何区别，当PENABLE拉高后，会检查PREADY是否拉高，如果拉高表示slave当前准备好了数据传输，则在上升沿3将数据写给salve。

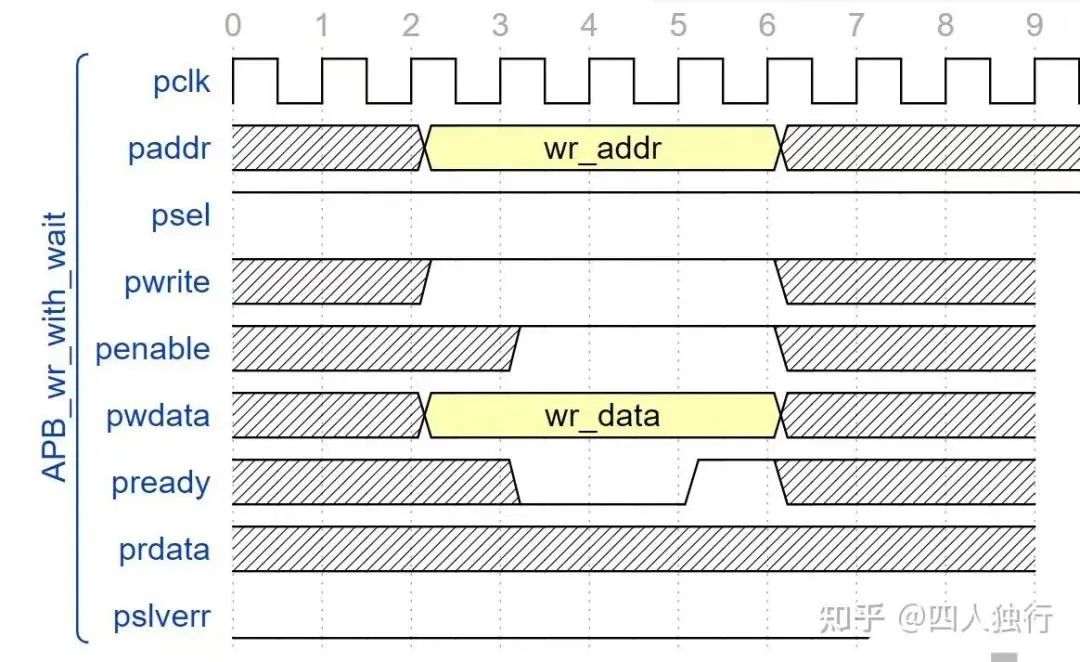

写操作，有等待

写有等待时序

如果PENABLE拉高后，发现PREADY没有拉高，则表示slave还没有准备好数据传输，这时所有信号保持不变直到PREADY拉高，在上升沿5将数据写入。

3.2、读操作

读操作，无等待

读无等待时序

该种情况和APB2.0没有区别，与写操作无等待类似，不再细说

读操作，有等待

读有等待时序

当PENABLE拉高后，发现PREADY信号还没有拉高，表示slave还没有准备好，这时会等待直到PREADY信号拉高，在上升沿6时刻采样数据

3.3、错误反馈

PSLVERR来指示APB传输上的错误情况。读取和写入事务都可能发生错误。当PSEL，PENABLE和PREADY均为高电平时，仅在APB传输的最后一个周期内才认为PSLVERR有效，其他时间不考虑PSLVERR。

写操作

slverr写时序

在前面的有等待的写操作的基础上，添加PSLVERR，也就是在T4时刻采样，发现PSEL，PENABLE和PREADY均为高电平的前提下，PSLVERR为高，说明这次数据传输有错误。软件决定后续行为。

读操作

读slverr时序

在前面的有等待的读操作的基础上，添加PSLVERR，也就是在T5时刻采样，发现PSEL，PENABLE和PREADY均为高电平的前提下，PSLVERR为高，说明这次数据传输有错误。软件决定后续行为。

4、APB应用场景。

APB因为其面积小，接口少，经常用在外设上，为什么呢？

因为soc上外设很多，包括spi,i2c,uart,timer,wdt等，他们对时钟要求不高，如果使用APB接口，可以省面积，降低芯片的复杂度。这也是为什么外设优先的标准接口是APB。

这里主要讲一些APB在SOC上的特殊用法。

·某些IP预留用户控制信号，我们需要用寄存器控制此信号，一般soc每个子系统都会有一个模块专门做这个事情，这是就可以选择APB接口用来配置这些寄存器。

·某些IP，例如SRIO，serdes预留用户配置接口，synosys叫做cr配置口，用于配置或者debug。这时候我们可以自己写一个APB2CR的桥。

·核间通讯模块。通过写寄存器产生中断输出，这时候可以使用APB接口，因为中断发生次数少，无性能要求，可以使用APB，简单。

·APB转sram接口或者APB转fifo。某些模块对外接口是sram，需要我们使用转接桥，根据性能我们选择使用合适的AMBA总线；自研模块数据缓存时,涉及到异步处理,这时候可能用到APB转FIFO的设计。

但是他也有局限,带宽低且不支持pipeline,所以module有这些要求不要使用APB。
