基于以太网的EtherCAT协议技术

EtherCAT是EtherCAT基金会基于以太网基础开发的一种开放式的、先进的现场总线，它通过一系列独特的机制来保证数据传输的高效与可靠。

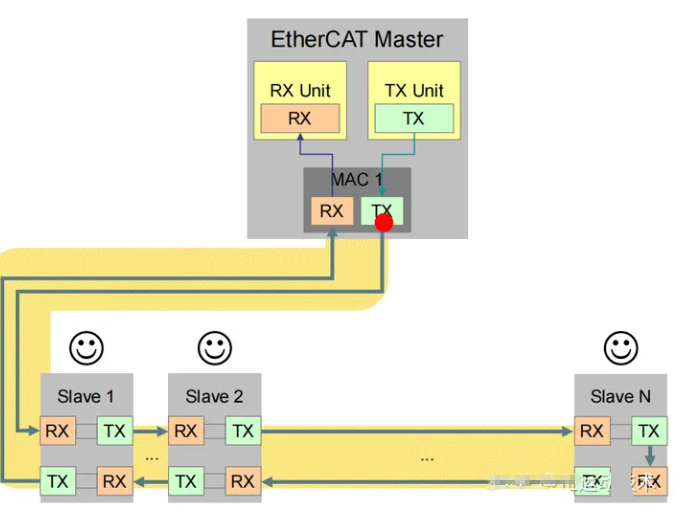

EtherCAT只需要使用一根百兆网线就可以实现数据的传输，常见拓扑如下（菊花链），主站（控制器）接第一个从站（电机，IO模块等），第一个从站接第二个从站， 一直接到第N个（当然EtherCAT也支持其他拓扑）。虽然大家只看到一根网线串了下去，但百兆网线里其实包含4根线，其中两根是用来做输出数据（TX），两根是用来返回数据（RX），所以其实内部是组成了一个环网，如下图。

EtherCAT主站需要使用实时操作系统 + 标准的以太网芯片 + EtherCAT协议栈，从站则需要使用专门的通信芯片（ESC）来保证通信的高速和稳定。

EtherCAT协议基础

EtherCAT协议直接以标准以太网的帧格式传输数据，并不修改其基本结构。当主控制器和从设备处于同一子网时，EtherCAT协议仅替换以太网帧中的Internet 协议（IP）。

ethercat协议如何编程

EtherCAT（Ethernet for Control Automation Technology）是一种高性能实时以太网通信协议，常用于工业自动化领域。以下是关于EtherCAT协议编程的一般步骤：

1. 硬件准备：确保您具有与EtherCAT通信兼容的硬件设备。通常需要一个支持EtherCAT通信的主控制器（如EtherCAT主站）和一个或多个EtherCAT从站设备。

2. 驱动程序和库安装：安装适用于您的开发环境的EtherCAT主站驱动程序和相关的开发库。这些驱动程序和库通常由EtherCAT硬件供应商提供。

3. 开发环境配置：配置您的开发环境以支持EtherCAT编程。这可能包括设置适当的编译器、IDE和调试工具。

4. EtherCAT网络配置：配置EtherCAT网络，包括确定主站和从站的拓扑结构、EtherCAT从站设备的物理连接和从站的地址分配。

5. 主站程序开发：使用所选的编程语言和开发工具编写主站程序。主站程序负责管理EtherCAT通信和与从站设备进行数据交换。您可以使用供应商提供的驱动程序或开源实现来简化开发过程。

6. 从站设备配置：根据您的具体需求，配置各个EtherCAT从站设备。这可能涉及到从站设备的参数设置、功能配置和数据映射等。

7. 通信操作：使用主站程序通过EtherCAT协议与从站设备进行通信。这包括发送和接收数据、控制从站设备的功能和监视通信状态等。

8. 调试和测试：进行系统调试和测试以确保EtherCAT通信正常工作。这可能包括检查数据传输的准确性、响应时间和通信的稳定性。
