SPI总线的相位和极性

SPI有四种工作模式

SPI（Serial Peripheral Interface）总线有四种工作模式，这些模式通过配置时钟极性（CPOL）和时钟相位（CPHA）来确定数据传输的时机和方式。以下是这四种工作模式：

1. 模式0（CPOL = 0，CPHA = 0）：时钟空闲状态为低电平（0），数据在时钟的下降沿采样和/或输出。这意味着数据在时钟的上升沿进行采样，数据在时钟的下降沿进行输出。

2. 模式1（CPOL = 0，CPHA = 1）：时钟空闲状态为低电平（0），数据在时钟的上升沿采样和/或输出。这意味着数据在时钟的下降沿进行采样，数据在时钟的上升沿进行输出。

3. 模式2（CPOL = 1，CPHA = 0）：时钟空闲状态为高电平（1），数据在时钟的上升沿采样和/或输出。这意味着数据在时钟的下降沿进行输出，数据在时钟的上升沿进行采样。

4. 模式3（CPOL = 1，CPHA = 1）：时钟空闲状态为高电平（1），数据在时钟的下降沿采样和/或输出。这意味着数据在时钟的上升沿进行输出，数据在时钟的下降沿进行采样。

这些模式允许SPI设备和主设备在不同的时钟极性和时钟相位条件下进行数据传输。根据特定的SPI设备和应用需求，可以根据其规范配置适当的工作模式。

SPI相位和极性

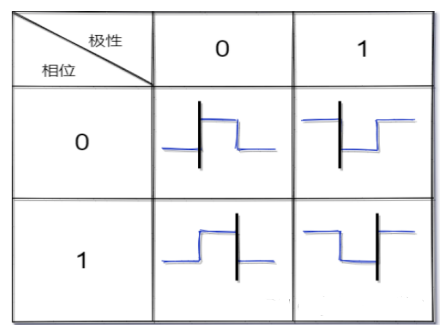

SPI有四种工作模式，取决于相位（CPHL）和极性（CPOL）两个因素。CPOL表示时钟线在空闲时候的状态

CPOL=0： SCLK在空闲时属于低电平状态CPOL=1： SCLK在空闲时属于高电平状态CPHA表示采样时刻

CPHA=0：表示每个周期的第一个时钟沿采样

CPHA=1：表示每个周期的第二个时钟沿采样

优点：相比于IIC而言，传输速率快，且数据传输灵活，拥有独立的数据线，双方可以同时收发数据。缺点：需要占用更多的硬件资源，没有应答信号，不能对传输的数据做检查。

spi总线一般使用几条线分别是什么

SPI（Serial Peripheral Interface）总线通常使用4条线进行连接，这些线分别是：

1. 主时钟线（SCK）：主设备通过该线发送时钟信号，用于同步数据传输。

2. 主输出/从输入线（MOSI）：主设备通过该线发送数据给从设备。

3. 主输入/从输出线（MISO）：从设备通过该线将数据发送给主设备。

4. 片选线（SS）：用于选择和启用与主设备通信的特定从设备。片选线为每个从设备提供一个独立的信号线。

SPI总线可以灵活配置，可以根据具体需要增加或减少信号线的数量。例如，一些SPI设备可能不需要使用片选线（SS），因为它们只与一个主设备通信，而其他设备可能需要使用多个片选线以支持与多个主设备的通信。
