常用串行通信及UART（通用异步收发器）

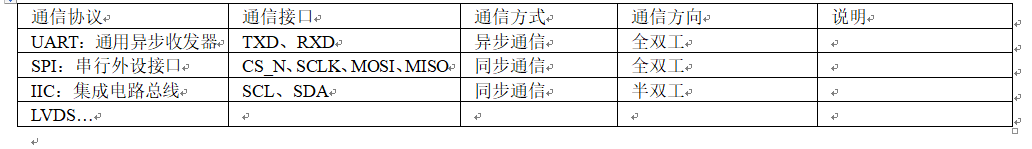

常用串行通信

UART：Universal Asynchronous       Receiver-Transmitter（通用异步收发器）

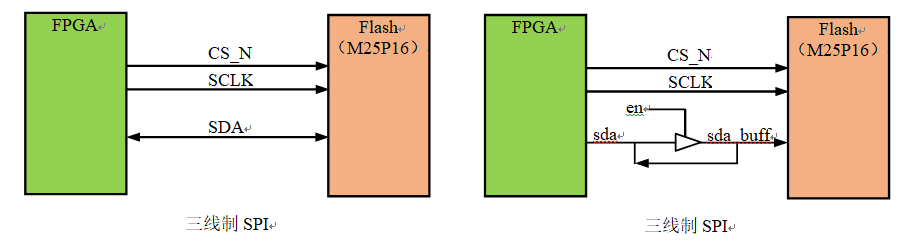

SPI：Serial    Peripheral      Interface（串行外设接口）

MOSI：Master Output Slaver     Input（主机输出从机输入）

MISO：Master Input    Slaver     Output

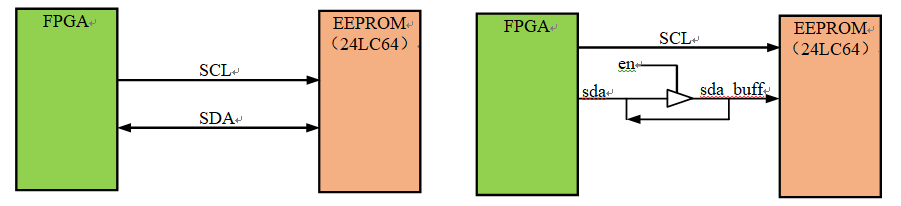

IIC：Inter-Intergrated Circuit（集成电路总线）

UART（通用异步收发器）

1：物理层

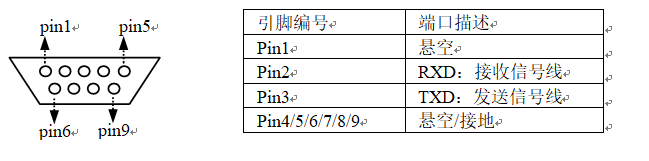

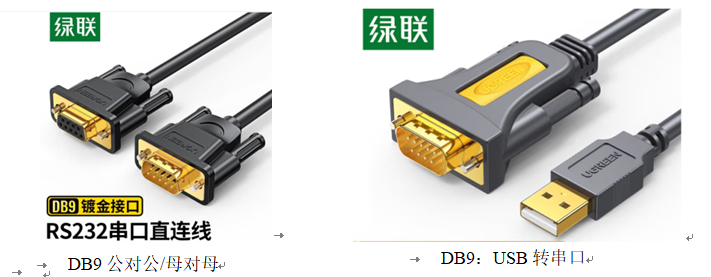

DB9端口描述

在ZX-1开发板原理图中，电平标准采用MAX232电平转换芯片。

（可以详见max232datasheet）。

2：协议层（TXD/RXD）

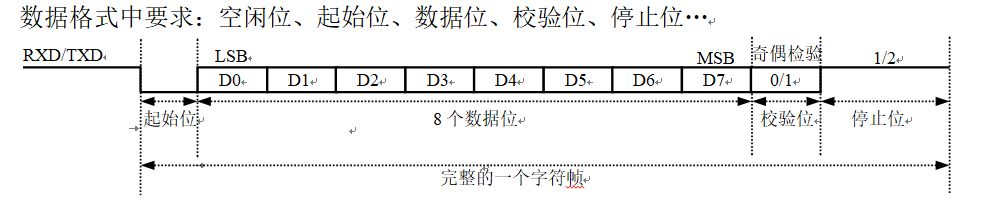

（1）：数据格式

数据格式中要求：空闲位、起始位、数据位、校验位、停止位…

（2）：传输数据速率

一般采用波特率进行表示：Baud（简称：Bd），常用的波特率有

9600/19200/38400/57600/115200。

波特率：

在电子通信领域，波特率（Baud rate）即调制速率，指的是信号被调制以后在单位时间内的变化，即单位时间内载波参数变化的次数。它是对符号传输速率的一种度量，1波特 即指每秒传输1个符号。 单位“波特”本身就已经是代表每秒的调制数，以“波特每秒”（Baud per second）为单位是一种常见的错误。

比特率：

比特率在数字信道中，比特率是数字信号的传输速率，它用单位时间内传输的二进制代码的有效位(bit)数来表示，其单位为每秒比特数bit/s(bps)、每秒千比特数(Kbps)或每秒兆比特数(Mbps)来表示(此处K和M分别为1000和1000000，而不是涉及计算机存储器容量时的1024和1048576)。

波特率和比特率的关系：

波特率与比特率的关系为：比特率=波特率*单个调制状态对应的二进制位数。
