i2c接口由哪几根线组成 i2c接口可以接哪些器件

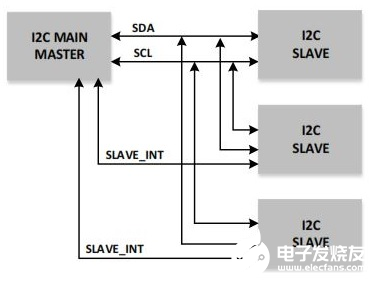

什么是I2C接口

I2C接口飞利浦半导体于1981年发明。I2C是一种2线（SDA、SCL）同步串行通信接口，广泛用于连接外设与处理器和MCU，实现设备之间的短距离通信技术。后来许多公司都推出了使用I2C总线规范的产品，其中包括Texas Instruments、NEC、Nordic Semiconductor、STMicroElectronics、Siemens、Intersil等科技公司。

I2C接口特性：

• 支持双向数据传输
• 两线接口通信（SDA（串行数据）和SCL（串行时钟））
• 从设备使用7位、10位进行寻址
• 传输速率低，HS模式下仅3.4Mbps
• 无固定传输长度

i2c接口由哪几根线组成

I2C（Inter-Integrated Circuit）接口由两根线组成：

1. 时钟线（SCL）：时钟线是I2C接口中的主设备（通常是微控制器或处理器）生成的，用于同步数据传输的时钟信号。在I2C通信中，时钟信号由主设备控制，并且数据传输仅在时钟的上升沿或下降沿进行。

2. 数据线（SDA）：数据线用于在主设备和从设备之间传输数据。数据在时钟信号的辅助下按位传输。主设备通过SDA线发送数据到从设备，或者从设备通过SDA线向主设备发送应答或数据。

除了时钟线和数据线，I2C接口在特定场景下还可能包含其他辅助线路，例如：

1. 电源线（Vcc）和地线（GND）：提供电源和地连接，为I2C设备供电。

2. 唤醒线（WAKEUP）：用于从休眠状态中唤醒I2C设备。

I2C接口的线路可以适应不同的系统需求和器件规格，因此具体的线路配置可能会有所不同。但通常来说，时钟线（SCL）和数据线（SDA）是I2C接口的核心线路。

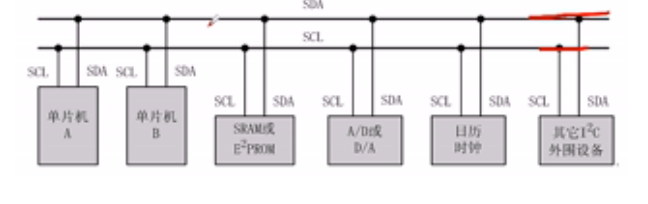

i2c接口可以接哪些器件

I2C接口可以接连多种器件，包括但不限于：

1. 传感器：如温度传感器、湿度传感器、加速度计、陀螺仪等。

2. 存储器件：如EEPROM、实时时钟（RTC）等。

3. 数字转换器：如模数转换器（ADC）、数模转换器（DAC）等。

4. 显示器件：如LCD显示屏、OLED显示屏等。

5. 扩展IO芯片：用于扩展IO口数量的芯片，如PCF8574。

6. 控制器件：如LED驱动器、音频编解码器等。

7. 漏斗器件：如数字漏斗、电流传感器等。

8. 放大器和滤波器：用于信号处理的器件。

通过I2C接口连接这些器件，主设备（通常是微控制器或处理器）可以通过统一的线路进行与这些器件的通信和控制。这使得I2C接口成为了连接各种外围设备的理想选择，特别适用于需要与多个设备进行通信的系统场景。
