AXI数据传输读写数据结构

在 AXI 数据传输过程中，主要涉及到

•窄位宽数据传输（Narrow Transfer）

•非对齐传输（Unaligned Transfer）

•混合大小端传输（mix-endianness）等问题。

（1）窄位宽数据传输

当本次传输中数据位宽小于通道本身的数据位宽时，称为窄位宽数据传输，或者直接翻译成窄传输。

在窄位宽写传输中，主机需要告知从机数据通道中哪些bit（原文写的是字节，应该是写错了）是有效的，需要使用到写数据通道中的 WSTRB 信号。WSTRB信号中的单个 bit 置起，表示对应位置上的字节有效，对应关系为：

WSTRB［n］ 对应 WDATA［8n+7:8n］，也就是：当 WSTRB［n］ 为 1 时，WDATA［8n+7:8n］有效。

WSTRB 信号比特位宽等于数据通道位宽的字节数量，比如 32bit 位宽的数据通道，对应 WSTRB 信号位宽为 4bit。

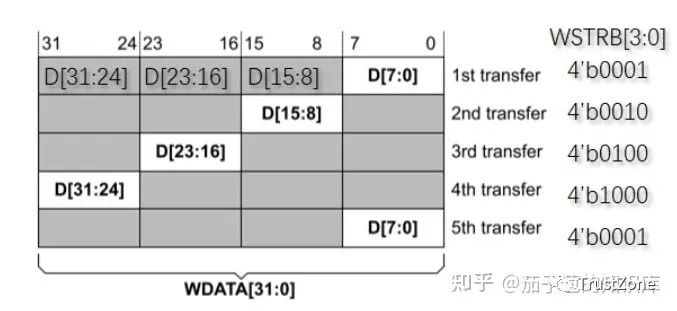

根据该图可直观的看出WSTRB信号的作用。上图的窄位宽传输有以下特点：

•burst 传输长度为 5

•burst 传输位宽为 8bit

•起始地址为 0x0

•数据总线位宽为 32bit

•突发类型为 INCR

引用部分可帮助理解窄位宽传输的情况：

个人理解该设计的意义在于，当主机是因为从机或者其他客观条件限制，需要进行窄传输时，可以一次性将数据放置于数据总线上，只需在每次传输期间改变 WSTRB信号即可。

以上图为例，主机将 D［31:0］ 防置于总线，在接下来的四个周期中，仅需对 WSTRB 进行移位，即可依次完成 4 个字节的传输。

该结构有利于 memory 类型的从机进行写入处理，这里设想一种实现方式，结合下图讲解，在 64bit 位宽的总线上进行 32bit位宽传输，起始地址为 0x4 。此时假设存储介质位宽与总线位宽一致，为 64 bit。

在 transfer 1st 中，从机获取整个总线上的 64bit 数据存储至存储介质中，比如 DDR，并利用 wstrb 作为 mask信号屏蔽无效的低 32 bit（比如 DDR 的 DQM 信号）。

这时候存储介质的写入地址为 0x0，但实际只从地址 0x4 开始写入了 32bit 数据。在后续的 transfer 继续按以上模式工作。
