AXI的控制和数据通道分离

AXI的控制和数据通道分离，可以带来很多好处。地址和控制信息相对数据的相位独立，可以先发地址，然后再是数据，这样自然而然的支持显著操作，也就是outstanding 操作。

Master访问slave的时候，可以不等需要的操作完成，就发出下一个操作。这样，可以让slave在控制流的处理上流水起来，达到提速的作 用。

同时对于master，也许需要对不同的地址和slave就行访问，所以可以对不同的slave 连续操作。而这样的操作，由于slave返回数据的先后可能不按照master 发出控制的先后进行，导致出现了乱序操作（out of order ）。

乱序传输需要依赖ARID来完成，乱序传输是针对transaction而言的，可以认为ARID是transaction的ID。

若支持乱序传输，当存在多个transaction时，从机可以不按照transaction的发起顺序进行返回数据，主机通过从机返回的BID（写）或RID（读）来判断返回的数据属于哪个transaction。

另外，拥有相同AWID与ARID的transaction，其返回数据需要按照transaction发起的顺序进行返回数据。乱序传输的数据传输过程如下图所示：

interleaving 交织

写交织使用WID来实现，interleaving用来实现不同transaction中的beat的交替传输，但同一transaction的beat是需要按照顺序进行传输的。

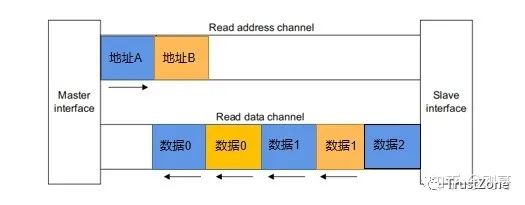

AXI4中已经取消了WID信号的使用，不再支持写交织。interleaving的输出传输过程如下：

其中数据0与数据1属于同一transaction的不同beat，地址A与地址B表示两个transaction。

关于AXI4不支持写交织是一个非常自然地过程。为了提高效率，AXI总线的写数据通道并不依赖写地址通道，这就是说，写数据可以先于写地址发送，但是总线不知道写地址，没办法将数据发送出去，只能暂存在buffer中，等待写地址。比较理想的方案是总线为每个master预留一个写地址通道buffer和写数据通道buffer。

在这种方案下，若支持写交织，地址通道buffer和数据通道buffer的数据可能永远都对不上（AWID与WID），这会造成该master的所有数据都被堵塞。当然可以采用其他方案来解决这个问题，比如说为每个master分配多个buffer，但实现起来会比较复杂。

合理地设计可以减少写交织被取消带来的影响，master应该在某个transaction的数据准备好之后再向总线发起写请求，否则mater可能长时间占用总线，大大降低总线的效率。因此，设计人员本就应该避免写交织十分高效时的场景，设计合理的情况下，写交织的取消并不会给系统带来明显的效率影响。
