Arduino篇—如何进行串口数据的读取和串口数据的

课程目标

• 了解什么是串口和串口监视器
• 学会使用串口监视器监测传感器数据
• 学会使用串口发送数据

电路搭建

所需材料

Arduino UNO * 1
光控传感器模块 * 1
任意颜色LED * 1
220Ω电阻 * 1
杜邦线若干

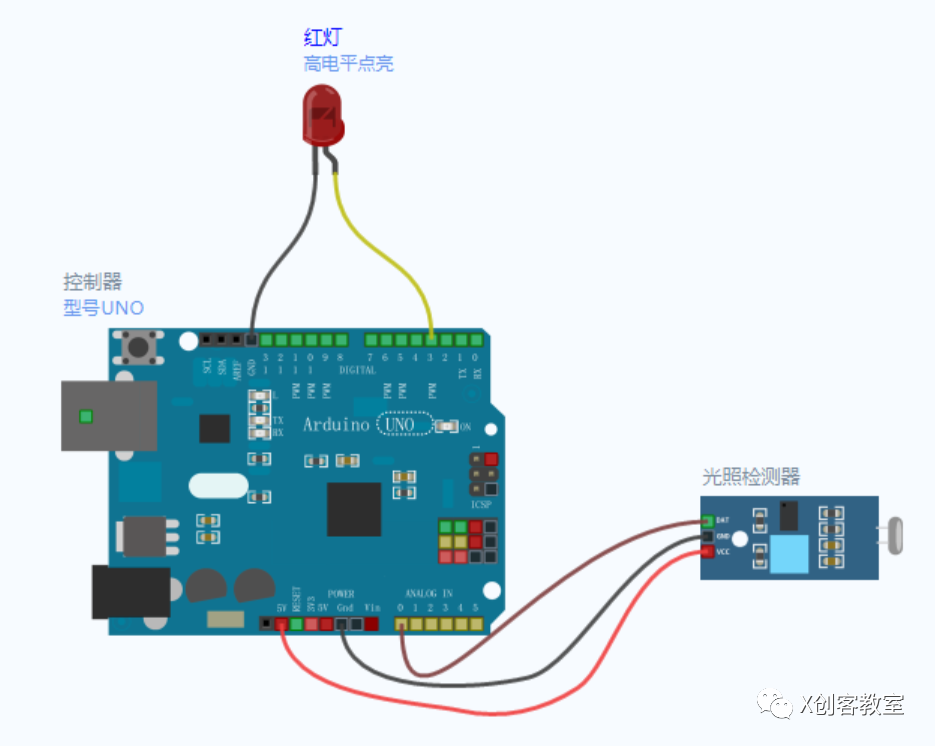

接线方式

传感器模块上的VCC接UNO的+5V，
DO接UNO的A0引脚，
GND接UNO的GND。

程序编写

*练习一：通过串口读取传感器模拟值

根据上面的电路图进行接线，编写程序读取光控传感器的模拟值，并在串口监视器上显示出来。

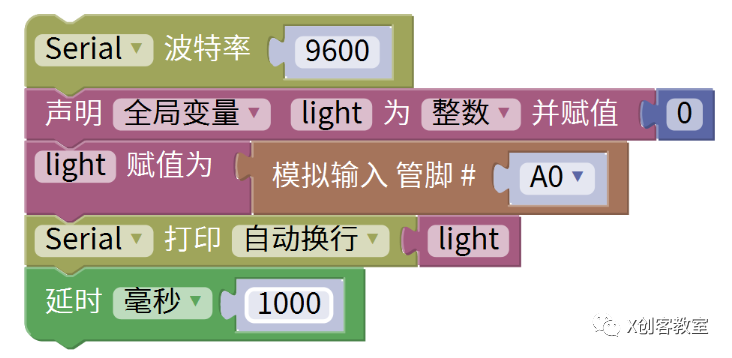

图形化方式：

读取的传感器值保存到light变量中，然后被发送到了串口，接着串口监视器将其打印了出来，程序以此循环反复。在串口监视器中，观察所获取的值和上节课所获取的值有什么不一样的地方？

代码方式：

/* 项目名称:串口读取模拟值
 * 项目时间:2022.02.14
 * 项目作者:MRX
 */
int light = 0;//定义light变量
int pin = A0;//定义引脚变量pin
void setup() {
  Serial.begin(9600);
  pinMode(pin,INPUT);//定义引脚为输入模式
}
void loop() {
  light = analogRead(pin);//将模拟引脚pin的值赋给light
  Serial.println(light);//串口打印输出变量light
  delay(1000);
}

练习二：Arduino与串口交互练习

编写程序，要求可以从串口监视器中发送信号给Arduino，最后又显示到串口监视器中。

图形化方式：

首先声明一个叫item的字符串类型的全局变量，然后通过监测如果端口有数据输入，那么将输入的数据赋值给item，并且在端口打印出来。

代码方式：

/* 项目名称:串口输入显示器输出
 * 项目时间:2022.02.14
 * 项目作者:MRX
 */
String item ;//定义字符串类型变量item
void setup() {
  Serial.begin(9600);
}
void loop() {
  if (Serial.available() > 0){
    item = Serial.readString();
    Serial.println(item);//串口打印输出字符串型变量item
  }
}

练习三：串口控制LED灯

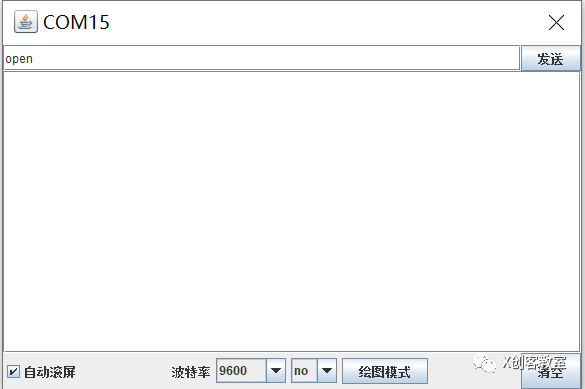

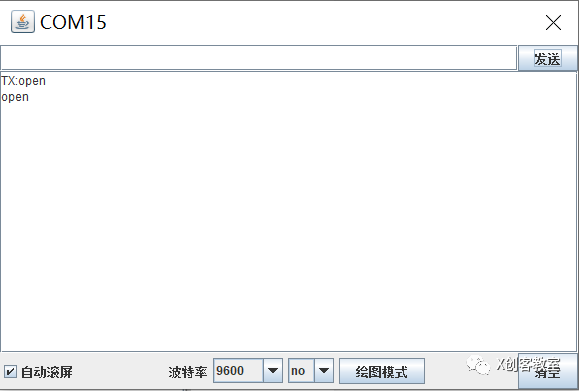

给串口发送信号o，LED灯开，给串口发送信号c，LED灯关。

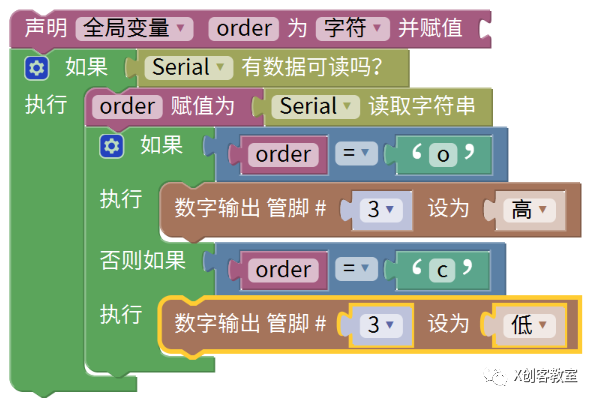

图形化方式：

代码方式：

/* 项目名称:串口输入显示器输出
 * 项目时间:2022.02.14
 * 项目作者:MRX
 */
char order = "" ;//定义order变量
int pin = 3;
void setup() {
  Serial.begin(9600);
  pinMode(pin,OUTPUT);
}
void loop() {
  if (Serial.available() > 0){
    order = Serial.read();
    Serial.println(order);//串口打印输出变量order
    if (order==('o'))
    {
      Serial.println("open");
      digitalWrite(pin,HIGH);
    }
    else if (order==('c'))
    {
      Serial.println("close");
      digitalWrite(pin,LOW);
    }
  }
}
