国产化显示器接口芯片：Type-C接口台式显示器方

概要

LDR6020P 是带有 3 组 6 路 DRP USB-C通道（不需要另外像其他家方案需通过外围去切换CC通道） 及 PD 通信协议处理模块和 USB2.0 Device 功能的 16 位 RISC MCU，内置 8K×16 位 MTP 程序存储器（可烧录 1000 次），512 字节的数据存储器（SRAM）。

内置MOS LDO 5V 输出，可用于其他外部器件供电，最大可做20V5A 内置两组 Type-C 口 VBUS 电压通路,外围电路简单，便于小型化设计。

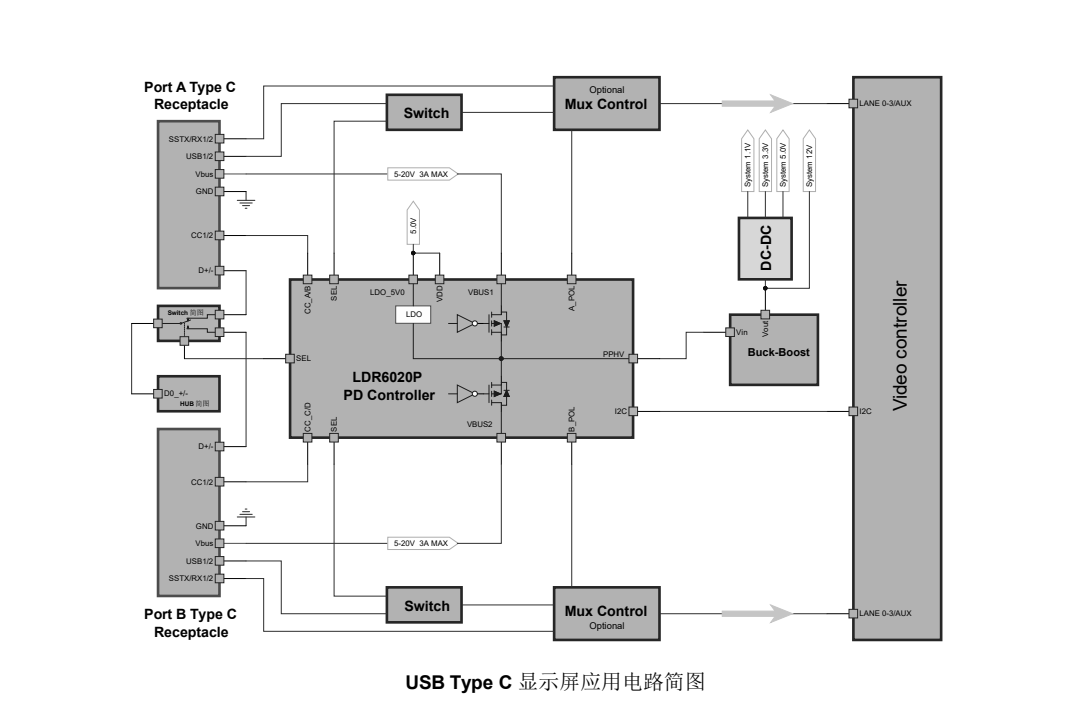

LDR6020P便携显示器双C口盲插方案框图

LDR6020P Type-C PD显示器方案可以给显示器提供一个全功能C口，支持手机，电脑，游戏主机等一线投屏功能，同时支持PD快充输出。LDR6020P内置了 USB Power Delivery 控制器和 PD BMC PHY 收发器，支持PD2.0/3.0等快充协议，单芯片完成 Alternate Mode协商、PD快充输出。

另外LDR6020P支持 USB ,IIC,CC升级功能，可广泛应用于台式显示器，便携显示器等。

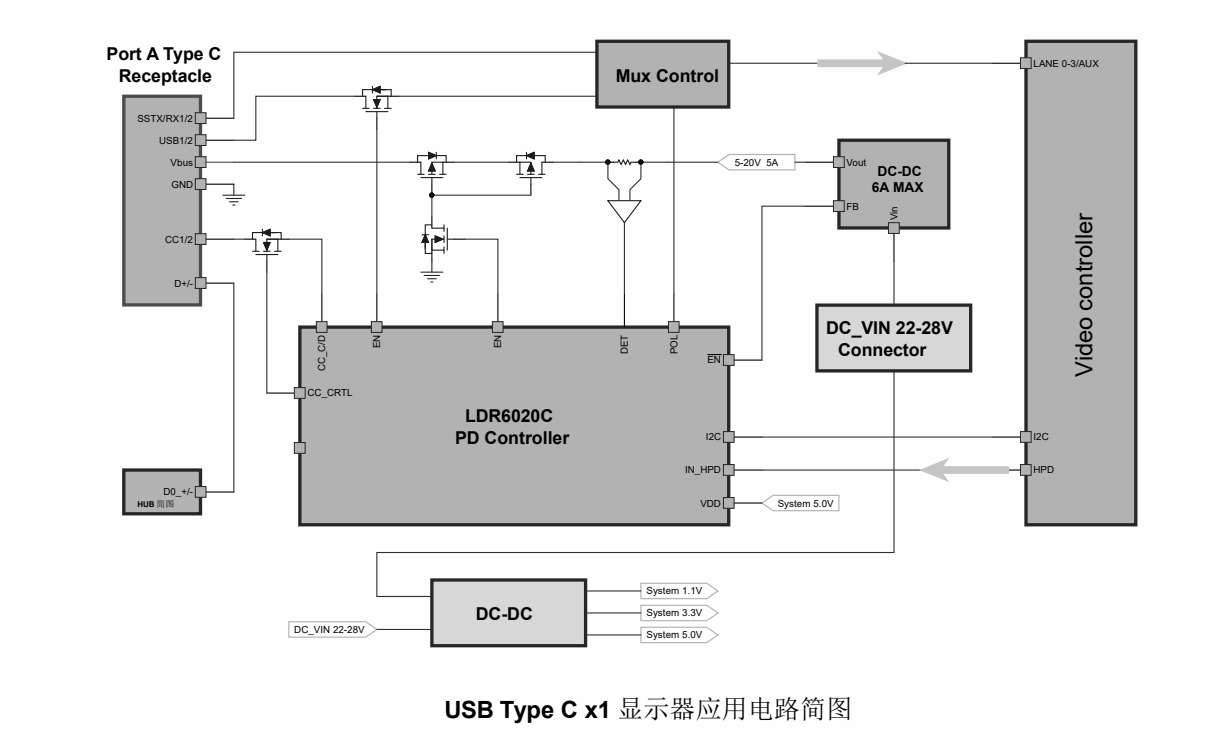

LDR6020P 台式显示器框图

DEMO硬件 实物方案介绍

LDR6020P+RTD2556

方案介绍

1：C1,C2口不分视频，电源输入口，双Type-c接口盲插。

2：C1,C2可同时支持双Type-C信号输入，通过sclaer OSD按键切换信号。

3：内置LDO， mos管，最大支持20V5A，外围精简，利于小型化设计。

4：TYPE-C显示器方案发起者，兼容性经过显示器实力大厂验证。

技术细节

支持常用手机、电脑、游戏主机的Type-C接口功能拓展

支持 USB PD2.0/3.0/PD3.1协议

支持最大100W对外输出

支持USB Type-C正反插检测与自动切换

支持VDM协商使得设备进入 Alternate Mode 模式输出 DP 信号

支持USB,IIC，CC等多种升级方式

支持个性化功能定制以及二次开发

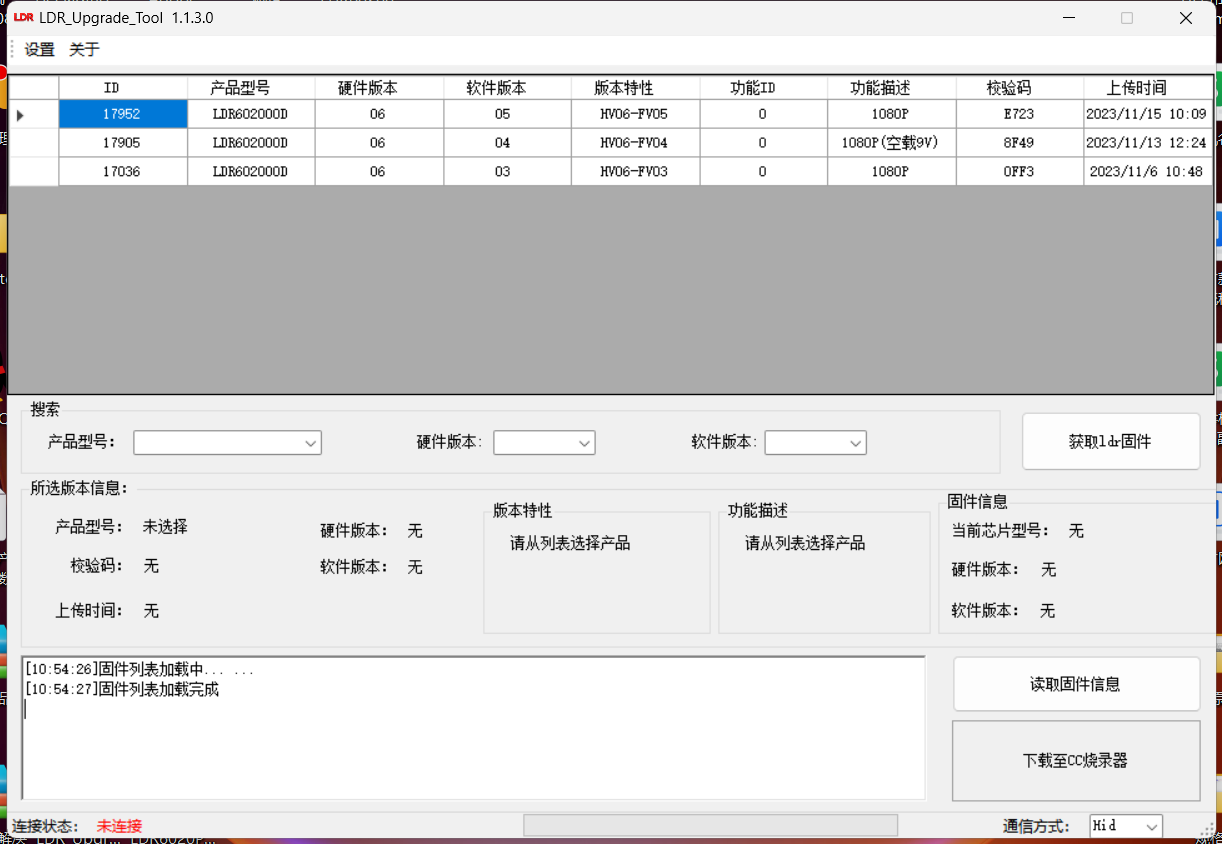

配套上位机软件

产品介绍

双Type-C盲插选型：

LDR6282 PD3.0认证协议芯片，USB-IF TID号：212

支持iic，USB转UART，CC升级方式，多年市场验证，显示器市场出货量，显示器大厂采用兼容性NO.1。采用QFN32 5*5封装

LDR6020 PD3.1协议芯片——已在过PD3.1认证。

支持iic，CC，USB升级方式 LDR6282升级版本，成本更具有性价比优势。采用QFN48 5*5封装

LDR6020P PD3.1协议芯片——已在过PD3.1认证。

支持iic，CC, USB升级方式，内置mos，LDO，最大可支持20V5A，外围更精简，成本更有优势。采用QFN48 5*5封装

非盲插 单C口显示器：

LDR6282 PD3.0认证协议芯片，USB-IF TID号：212

支持iic，USB转UART，CC升级方式，多年市场验证，显示器市场出货量，显示器大厂（小米，联想,HKC,ACER,MSI,优派等）采用，兼容性NO.1。采用QFN32 5*5封装

LDR6290 PD3.0协议芯片——非认证版本

支持USB 口升级和 Billboard 的功能，主要应用台式单C口显示器方案，采用QFN-28 4*4 封装
