USB协议的历史演变

USB3.2 Gen 1x2 和 USB3.2 Gen 2x2  分别是  USB3.2 Gen 1和 USB3.2 Gen 2 的双通道模式

USB-typeC

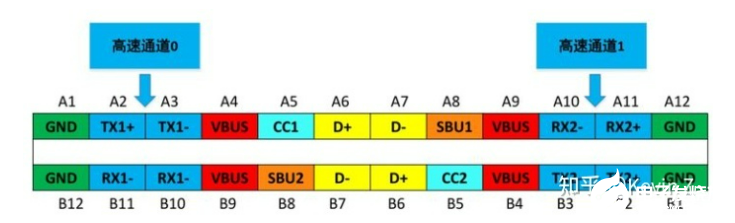

USB 3.2数据信号8个，包含两通道的差分收发信号；VBUS信号4个，GND信号4个，一共8个信号处理电源；CC信号两个；SBU信号两个。

CC信号

全称Configuration　Channel，分为CC1和CC2，在type C接口被引用，主要是为了解决正反插的信号交错问题和侦测插入的接口类型。

目前主要是在source端设计上拉电阻，sink端设计下拉电阻，通过不同电阻的配比来表示当前的设备类型和插入方式。具体方式比较复杂，参考type C spec里的两个截图，两个CC信号用来侦测正反插情况和设备信息。

SBU信号

SBU信号是为USB 4.0 预留的，3.2里没有用到这个信号，不过这两个信号又在Alternate Mode（主要是DP）和Audio Adapter Accessory Mode里有使用。

信号完整性

从USB 3.1开始，码流速度就到达了5Gbps，这种速度下的信号要开始处理信号完整性的问题了，主要是插损和传输损耗，协议中对此也有规定。

此时开始引入redriver来解决信号完整性的问题。

Repeater分为两种，redriver和retimer。

Retimer，指的是这种器件包含有CDR（clock-data recovery）电路，可以重新编码信号。好处是不会为信号引入一些高频抖动。

Redriver，指的是器件使用模拟电路的方式来增强信号，不会对码流进行操作。中间会有均衡放大和发送的部分。

一个链路中能够使用的repeater个数是没有限制的，只要总体的时延和抖动能够满足要求，但一般是sink和source端各自处理自己接口上的信号质量，能满足协议规范就可以了，如果是cable厂商，可能也需要在cable中集成一到两个repeater。
