Modbus转Profinet网关使用方法

Modbus转Profinet网关（XD-MDPN100/200）是用于将Modbus协议和Profinet协议进行转换并进行通迅的设备。Modbus转Profinet网关（XD-MDPN100/200）无论是新项目还是改造项目都可轻松配置完成通迅互联。

正确的安装和配置对于确保设备的正常运行至关重要。以下是一些详细的步骤，以指导您完成安装和配置过程。

准备工作：所用设备到场，拿到Modbus转Profinet网关（XD-MDPN100/200）后找技术索要Modbus转Profinet网关配置软件以及GSD文件

1. 硬件全部正确连接并通电
2. 打开博图添加PLC，配置PLC的IP地址。注意：PLC的IP地址要与本机IP地址保持在同一网段上。

1. 添加GSD文件

1. 安装完GSD文件后，在网络视图下打开硬件目录，找到网关驱动并双击添加到博图

点击选择并将modbus转profinet网关驱动接口与PLC相连，配置网关IP地址。注意：网关IP地址与PLC保持在同一网段上。

1. 在设备视图下点击硬件目录，选择读4个数据长度，写4个数据长度

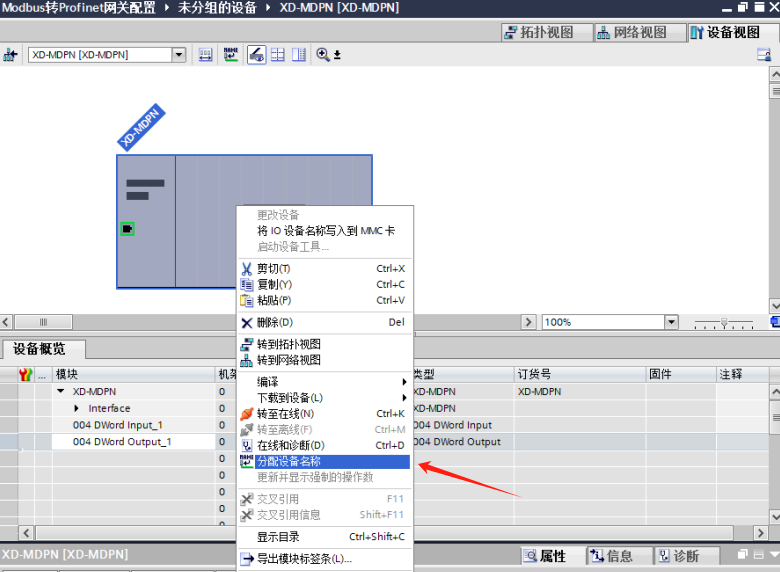

1. 双击进入设备视图，右击网关进行分配设备名称

1. 组态下载到PLC（按照提示操作即可完成）

1. 打开网关调试软件，新建工程并添加网关设备

1. 打开PN2MRMI下拉菜单，点击HPort - O:[ethernet]:[PROFINET]设置IP地址。注意：应与博图配置的IP地址保持一致

1. 点击PROFINET修改网关设备名称。注意：应与博图配置的网关名称保持一致

1. 打开Port - 1:[RS485]:[ModbusRTU]下拉菜单，点击ModbusRTU设置波特率，数据位，校验位，停止位

1. 右击ModbusRTU插入节点，设置从站地址

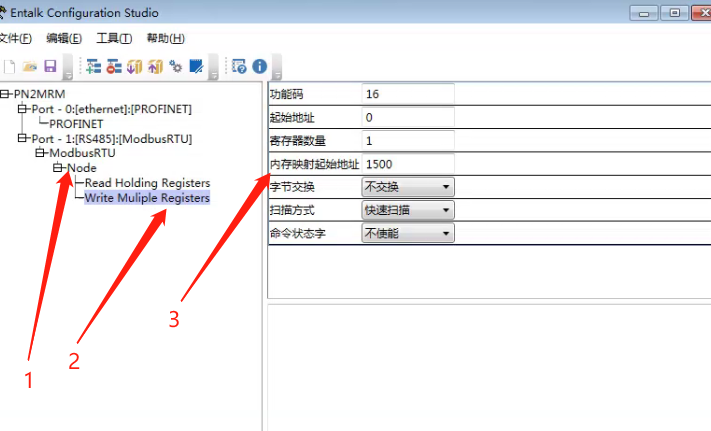

1. 右击在Node下插入功能码

1. 设置起始地址，寄存器数量，寄存器映射起始地址

1. 在工具栏下找到通讯设置，搜索IP地址

1. 点击下载即可完成网关与从站配置

到这里已全部配置完成，在配置过程中做到文中的四个“注意”就可使Modbus转Profinet网关（XD-MDPN100/200）与设备顺利建立通迅。如有不懂之处请与技术对接指导。
