Modbus转Profinet不会编程也能用 轻松快上手

Modbus转Profinet是一种用于工业自动化领域的通信协议转换器，可以将Modbus协议转换为Profinet协议，实现设备之间的数据交换与通信。这个工具的使用非常简单，即使没有编程经验的人也可以轻松上手。即使不会编程的人也可以轻松快速上手使用Modbus转Profinet！

首先确保硬件设备的连接正确无误，尤其是接线；检查正确后通电。

使用Modbus转Profinet网关（XD-MDPN100/2000）需要在博图或编程软件和网关配置软件中简单配置一下通讯参数。

博图配置：

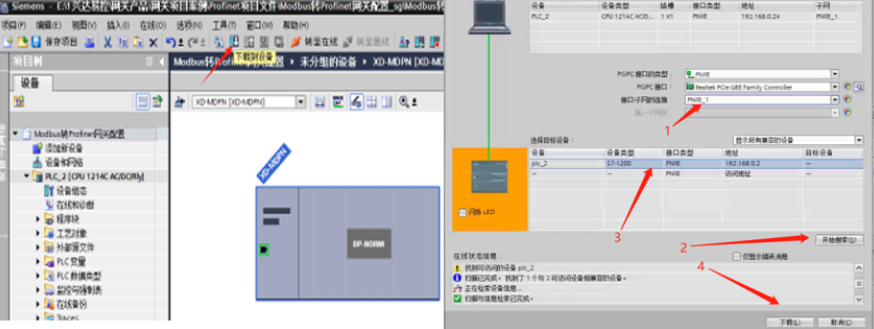

然后打开博图添加PLC，修改PLC的IP地址（本机应与PLC保持在同一网段）

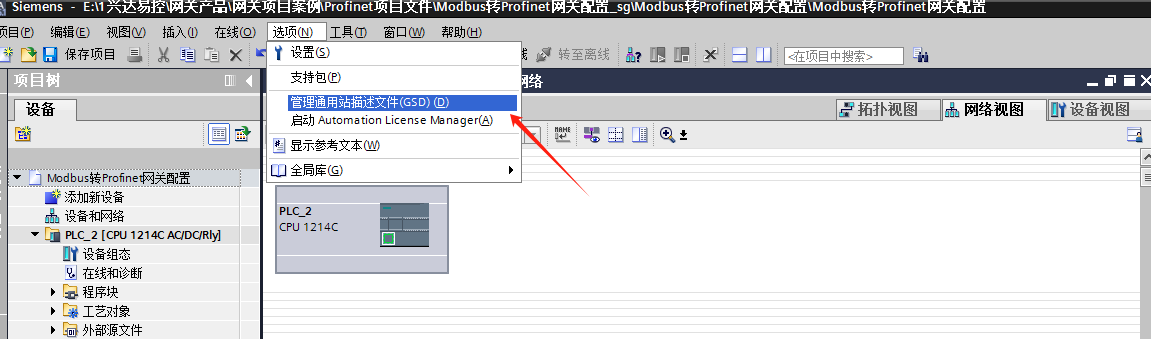

添加提供的GSD文件

安装完GSD文件后，添加网关，接入PLC的Profinet接口并修改其IP地址，如下图：

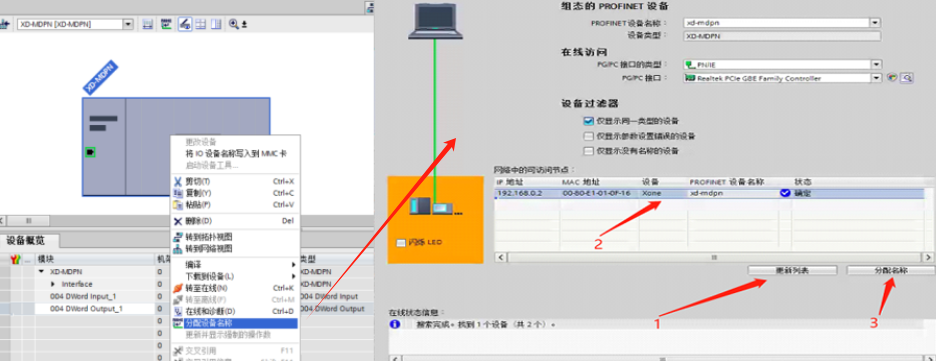

分配设备名称如下图：

博图配置完成后，组态下载到PLC

网关配置软件配置：

打开网关调试软件，新建工程并添加网关设备，配置网关PROFINET的IP地址。注意：应与博图配置的IP地址保持一致

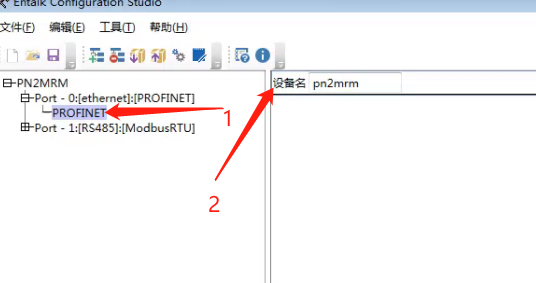

修改网关设备名称。注意：应与博图配置的网关名称保持一致

点击ModbusRTU设置通迅参数

插入节点，设置从站地址

在Node下插入功能码

设置起始地址，寄存器数量，寄存器映射起始地址

点击下载即可完成网关与从站配置

通过Modbus转Profinet网关（XD-MDPN100/2000），设备之间的通信变得更加灵活和可靠。不仅可以提高设备的互联性，还可以降低工程师在配置和调试方面的工作量。这样，现场技术们可以更加专注于设备的优化和改进，提高生产效率和产品质量。
