Modbus转Profinet网关的实现方案

Modbus转Profinet网关（XD-MDPN100/200）具有广泛的应用价值。无论是汽车制造、机械加工还是能源管理，都可以通过使用该网关，实现设备之间的高效通信。其次，Modbus转Profinet网关（XD-MDPN100/200）可以实现设备的数据采集和监控，帮助企业更好地掌握设备运行状态，减少故障发生的可能性。

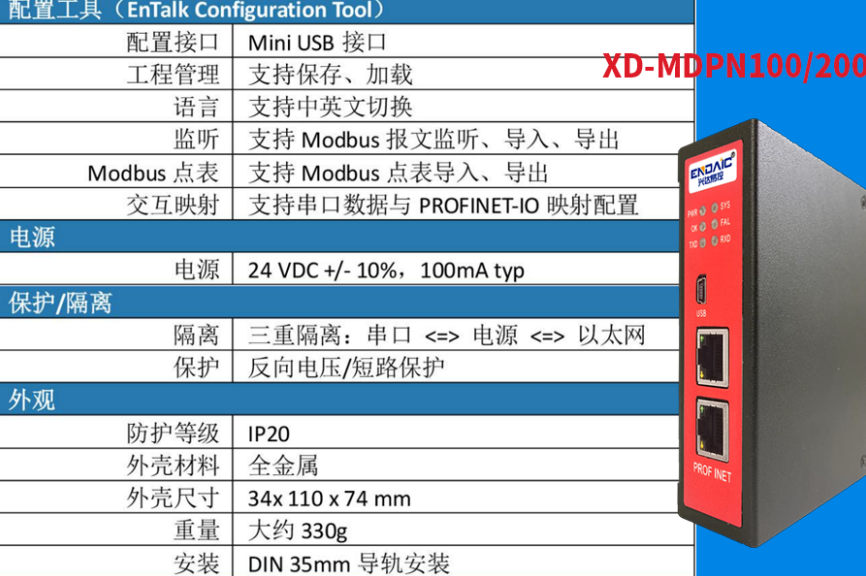

参数规格

支持波特率：1200bit/s, 2400bit/s, 4800bit/s, 9600bit/s, 19200bit/s, 38400bit/s, 57600bit/s,

115200bit/s 其它波特率可以定制。

工作方式：半双工

校验方式：无、奇、偶

数据位：7、8、9 位停

止位：1 位、2 位

功能码：支持 01H、02H、03H、04H、05H、06H、0FH、10H号功能码；

供电：24VDC(±5％)，最大功率 3.5W

工作环境温度：-25～55℃，湿度≤95%

功能：Modbus转Profinet网关（XD-MDPN100/200）可做Profinet从站，Modbus主站，Modbus从站。Modbus转Profinet网关（XD-MDPN100/200）在Profinet侧，作为从站。假定用户配置的输入数据的长度为 L1，输出数据的长度为 L2。XD-MDPN100/200会把[0x000,L1]地址范围内的数据发送到Profinet网络中，当Profinet网络接收到数据时，XD-MDPN100/200会将数据写到[0x5DC,0x5DC+L2]地址范围内。

Modbus转Profinet网关（XD-MDPN100/200）在Modbus侧作为主站或从站。当某个串口运行Modbus主站协议时，对于XD-MDPN100/200所支持的所有写寄存器、写线圈命令，都可以从0x000-0x5DB、0x5DC-0xBB7地址范围内取数据，发给Modbus从站。对于XD-MDPN100/200支持的所有读寄存器、读线圈命令，XD-MDPN100/200会从Modbus从站返回的数据写到0x000-0x5DB范围内。

注意：每个Modbus主站可配置的命令数为32条，每条命令可以读取一组连续的Modbus寄存器。

当某个串口运行Modbus从站协议时，无需配置任何命令，Modbus转Profinet网关（XD-MDPN100/200）从0x000-0x5DB、0x5DC-0xBB7地址范围内取数据，发给Modbus主站。

规格及安装方法：40mm（宽）×110mm（高）×74mm（深）；35mm导轨安装
