浅谈RS232 25针连接和功能

用于 RS232 数据链路的各种引脚的正确连接是系统运行的关键。

了解 RS232 引脚排列或引脚连接，并能够建立所需的链接，使握手能够正确运行，数据能够顺利流动。

虽然 RS232 标准没有定义连接器，但 9 路和 25 路 D 型连接器非常受欢迎，并提供了出色的格式。

使用 RS232 时，指定了两种主要类型的设备。一种是数据终端设备，DCE，另一种称为数据终端设备，DTE。这些缩写广泛用于 RS232 和其他通信术语中。

通过使用如下详述的引脚输出，使用的 RS232 电缆应该是“一对一”配置。这大大简化了 RS232 电缆的制造，并且通常意味着可以使用标准电缆。

RS232 25针连接和功能

RS232 （EIA-232-A） 规范为可用于 RS232 的各种连接提供了一整套详细信息。虽然其中许多通常不为人所知，但它们可能在某些情况下使用，因此此处提供了详细信息以供参考。

通过使用这些配置，这意味着将 DTE 连接到 DCE 的 RS232 电缆将以一对一的配置进行接线，即引脚 1 到引脚 1 等。

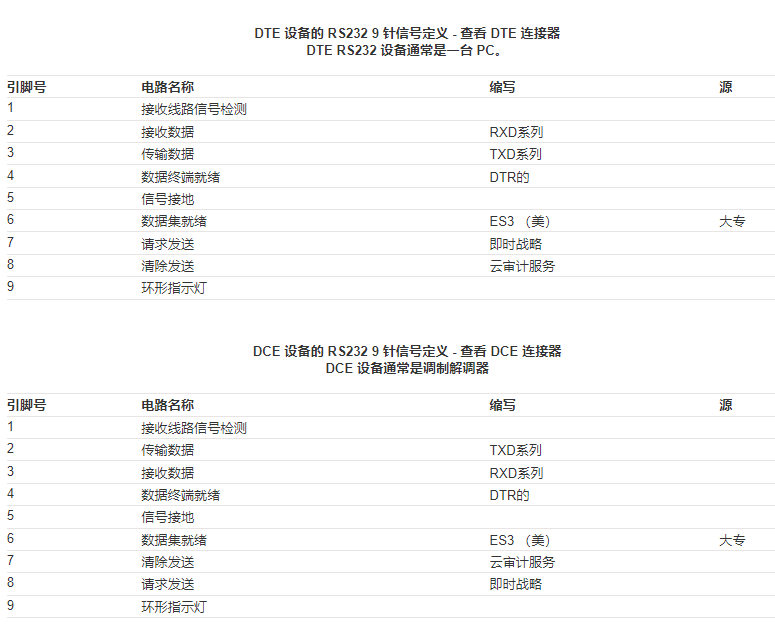

RS232 9pin 连接、功能和引脚排列

尽管带有 25 路 D 型连接器的 RS232 25 针配置应用非常广泛，但在许多应用中，较小的 9 路 D 型连接器在许多应用中使用。它提供了明显的尺寸和成本效益。此外，在大多数情况下，RS232 9pin 配置已经足够了，因为许多可用于 RS232 信号的线路很少使用。这意味着 9 路连接器能够为大多数应用提供所有必需的连接。

通过使用这些配置，这意味着连接两个 RS232 设备的 RS232 电缆（即 DTE 到 DCE）将以一对一的配置进行接线，即引脚 1 到引脚 1 等。

使用 RS232 时，必须确保使用正确的连接。当建立错误的连接时，可能很难找到故障，因为什么也没发生。检查电压是否正确，以及是否连接了正确的引脚，通常可以解决问题。

有时，定义哪个是 DTE，哪个是 DCE，可能会导致混淆。一旦正确完成此操作并连接了正确的引脚，系统应该可以正常运行。
