ModbusTCP转Profinet网关连接施耐德PLC配置案例

本案例是开疆智能Profinet转ModbusTCP网关连接施耐德PLC的配置案例用到的设备为西门子1200PLC一台，KJ-PNG-206网关一个，施耐德PLC一台。
配置方法：
打开博图，新建项目并添加gsd文件；

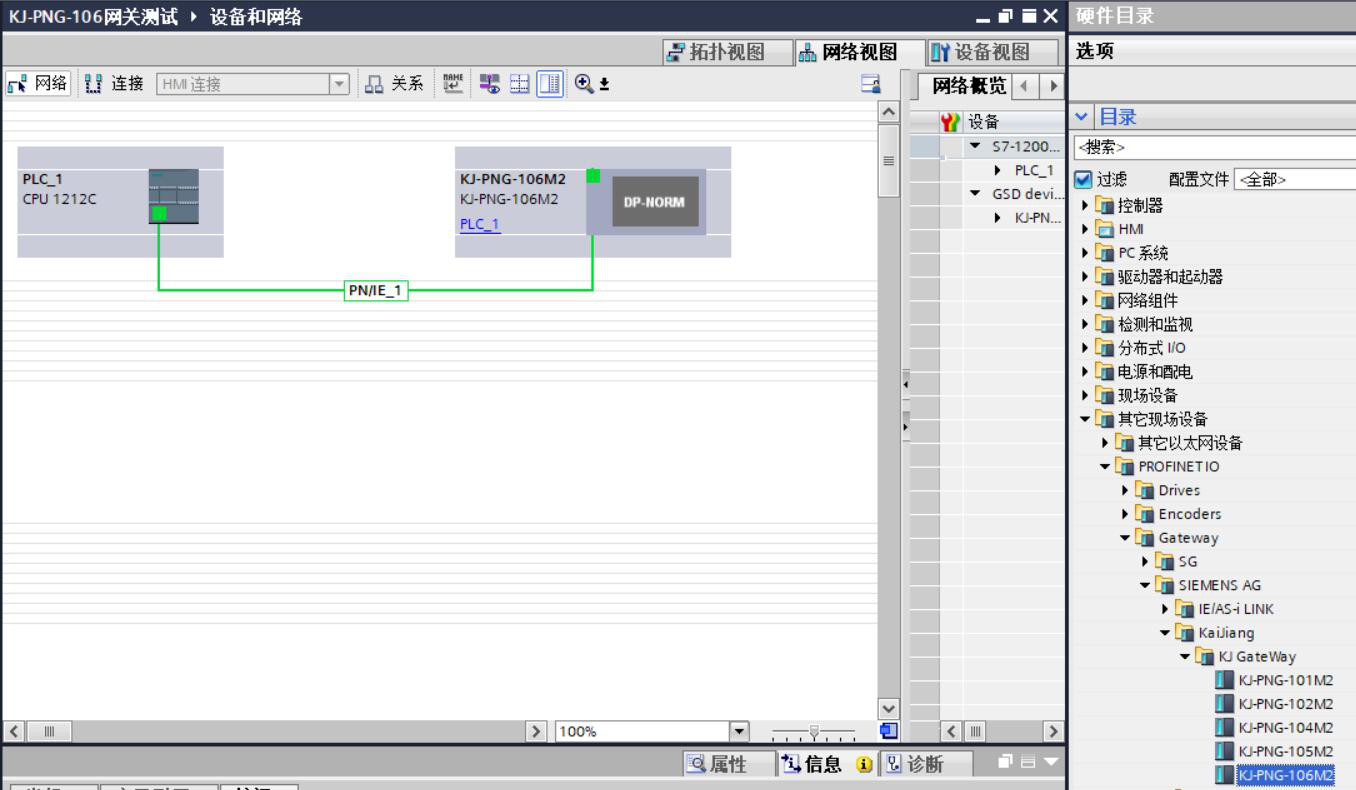

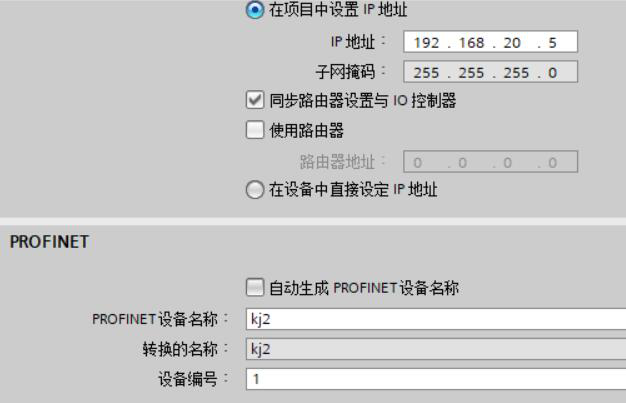

建立Profinet连接，设定Profinet转ModbusTCP网关的IP地址和设备名称，IP要和Profinet转ModbusTCP网关保持在同一网段；

进入设备视图选择输入输出的总数据长度；

从右侧硬件目录中添加所选长度；

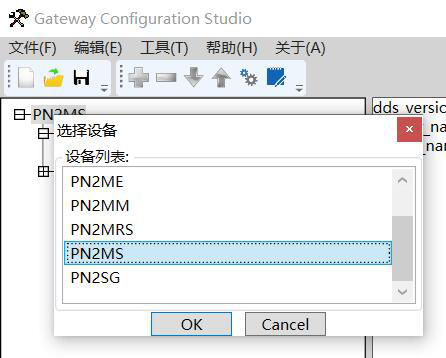

下载配置到PLC，打开Profinet转ModbusTCP网关配置软件进行Modbus参数配置，点击红圈中的新建，选择PN2MS；

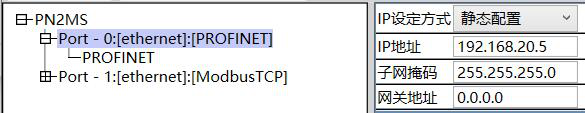

设置Profinet转ModbusTCP网关的IP地址和设备名称，要和PLC组态保持一致；

设置Modbus Tcp的服务器IP，和施耐德PLC保持在同一网段不同IP即可；

注意：Profinet转ModbusTCP网关的数据区支持多种功能码，寄存器地址0-749对应西门子PLC的I地址区750以后对应PLC的Q地址区，也就是说施耐德要读取西门子plc 的Q地址区数据要从地址750开始读取，写入到西门子PLC的I地址区的数据从寄存器地址0开始。在施耐德PLC的配置中配置好Profinet转ModbusTCP网关从站的IP和寄存器地址就可以正常使用了。
