二、实验原理

1、LCD控制器

要实现LCD的显示与触摸，主要需要LCD驱动器和LCD控制器，LCD控制器一般又分为显示控制器和触摸控制器。通常情况下，LCD驱动器是集成在LCD屏幕上，而LCD控制器是由外部电路实现的。

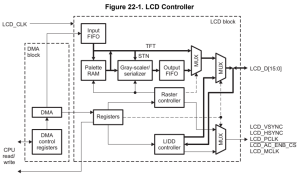

2、LCD显示控制器

TMS320C6748 CPU内部就有对应的LCD显示控制器（光栅控制器）. LCD 控制器由两个独立的控制器组成，即光栅控制器和 LCD 接口显示驱动器 (LIDD) 控制器。每个控制器独立于另一个控制器运行，并且在任何给定时间只有一个控制器处于活动状态。

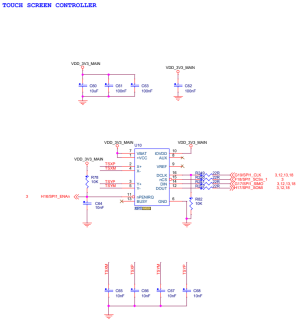

3、LCD触摸控制器

触摸控制器由于是可选部分，一般会集成在实验底板上，这里用的是XPT2046控制器。通过LCD控制器就可以产生LCD驱动器所需要的控制信号来控制STN/TFT屏了。

4、电阻式触摸屏的原理

当手指触摸屏幕时，两层导电层在触摸点位置就有了接触，电阻发生变化，在 X 和 Y 两个方向上的电压发生变化，产生信号，然后控制器读取信号，并计算出手指触摸的位置。

触摸屏都需要一个 AD 转换器，也就是要将电压变化读取出来，供主机求出触摸的位置。触摸芯片就是XPT2046。

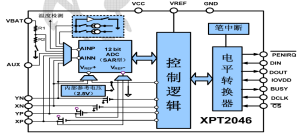

5、XPT2046芯片

为4导线制触摸屏控制器，采用SPI模式进行通信

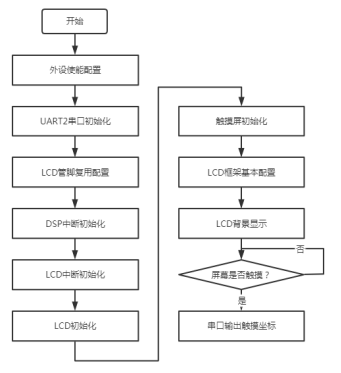

6、流程设计

程序流程设计中首先要进行外设使能配置，接着进行串口2初始化，用于输出触摸坐标值；然后进行LCD管脚复用配置和LCD中断配置，接着进行LCD显示和触摸的初始化。最后在循环中进行触摸检测，判断是否发生屏幕触摸，如果触摸屏幕则在串口输出触摸的所在位置的坐标值。

7、管脚复用源码

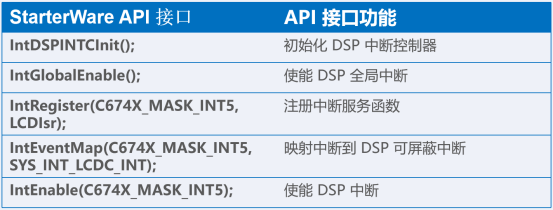

基于StarterWare控制外设时可调用对应的API接口，无需配置复杂的寄存器。

LCD管脚复用配置的函数源码可以查看LCD.c。

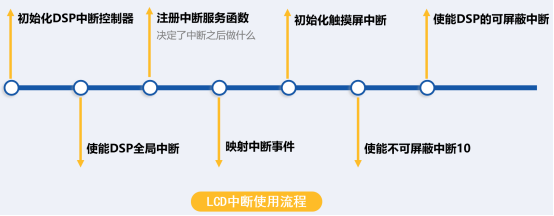

8、LCD中断使用流程

三、操作现象

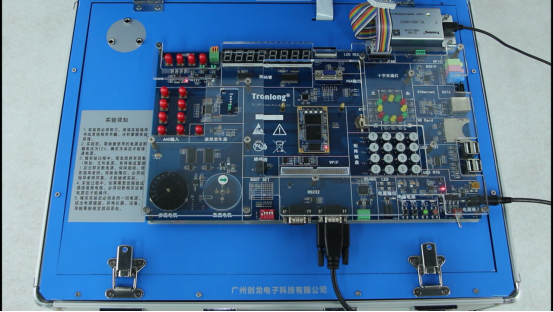

1、硬件连接

（1）使用RS232交叉串口母母线和USB转RS232串口线连接实验板的UART2和电脑的USB口。

（2）连接仿真器和电脑的USB接口。

（3）将拨码开关拨到DEBUG模式01111，连接实验箱电源，拨动电源开关上电。

2、软件操作

（1）先在设备管理器查看串口的端口号，

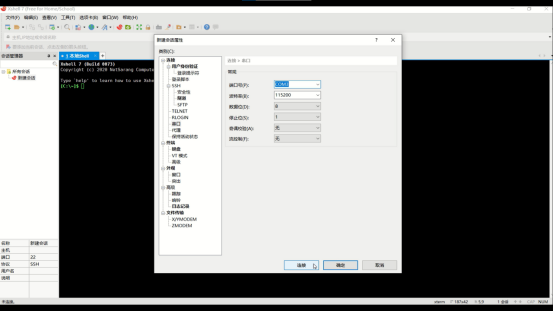

（2）再设置串口调试工具，波特率设置为115200。

3、CCS相关操作

导入工程

编译工程

将CCS连接开发板并加载程序

点击运行程序

查看现象，在LCD屏幕上点击触摸任意点可以描画，同时串口调试工具输出触摸相应的坐标值。

实验结束后，先点击黄色按钮暂停程序运行，再点击红色按钮退出CCS与实验板的连接，最后实验箱断电即可。
