内部显示接口eDP与LVDS的区别在哪？

一、背景介绍：

随着显示分辨率的越来越高，传统的VGA、DVI等接口逐渐不能满足人们的视觉需求。随后就产生了以HDMI、DisplayPort为代表的新型数字接口，外部接口方面HDMI占据了较大市场优势，但是DisplayPort凭借自身优势调整结构，使之差距正在减小, 内部接口方面传统用LVDS，LVDS面对高分辨率的显示越来越吃力，DisplayPort内部接口eDP由此诞生，目前前逐步取代，但是10年前的机台依然是LVDS接口，如下图所示：

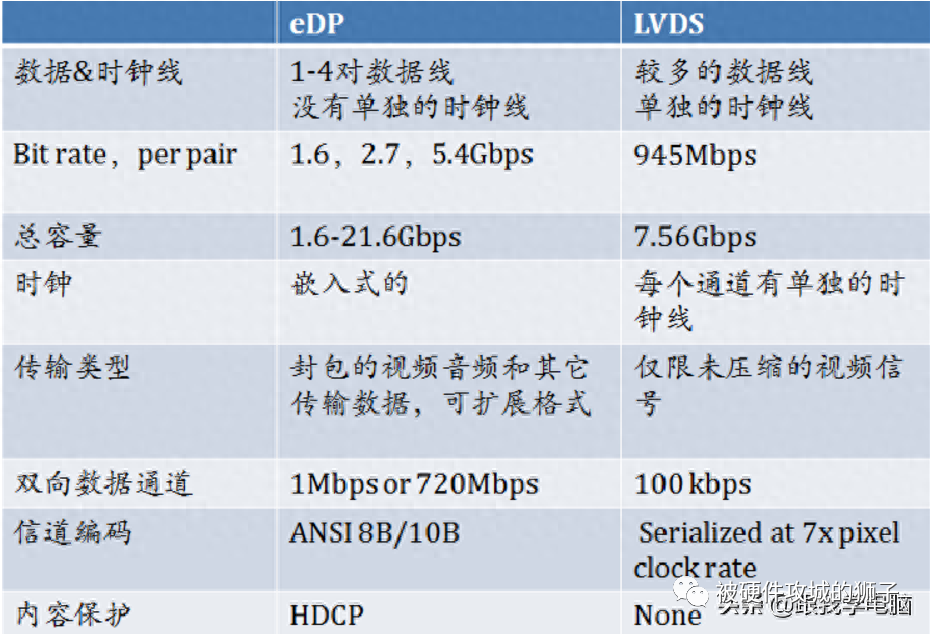

二、LVDS：

1.LVDS，即Low Voltage Differential Signaling，是一种低压差分信号技术接口。它是为克服以TTL电平方式传输宽带高 码率数据时功耗大、EMI电磁干扰大等缺点而研制的一种数字视频信号传输方式。

2.LVDS输出接口利用非常低的电压摆幅（约350mV）在两条PCB走线或一对平衡电缆上通过差分进行数据的。

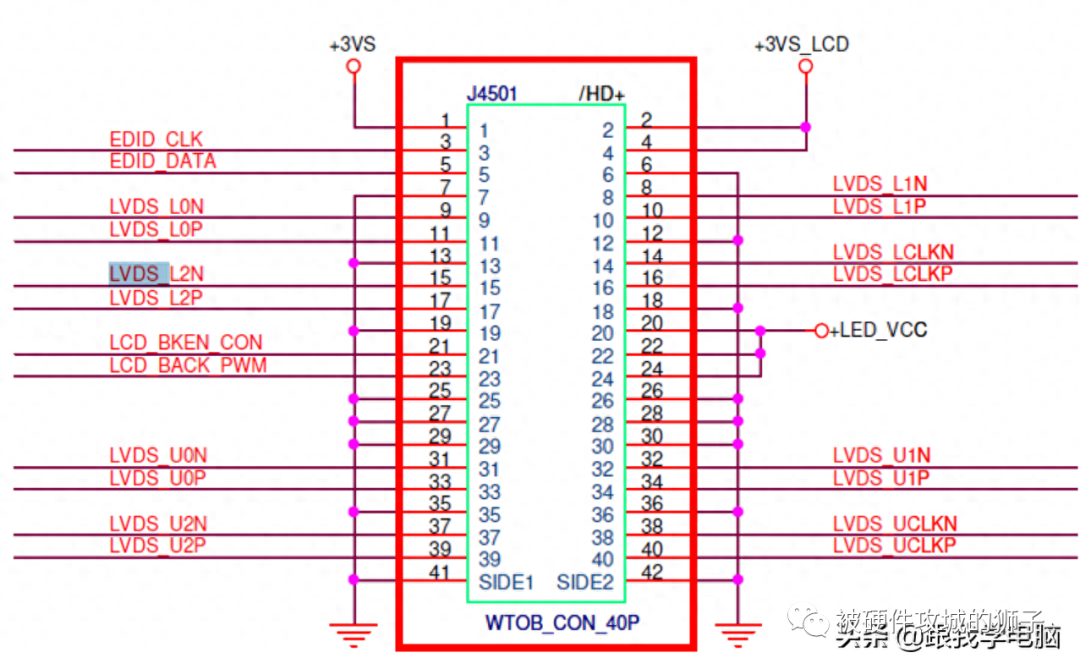

3.实际LVDS输出接口电路如下图所示：

三、eDP：

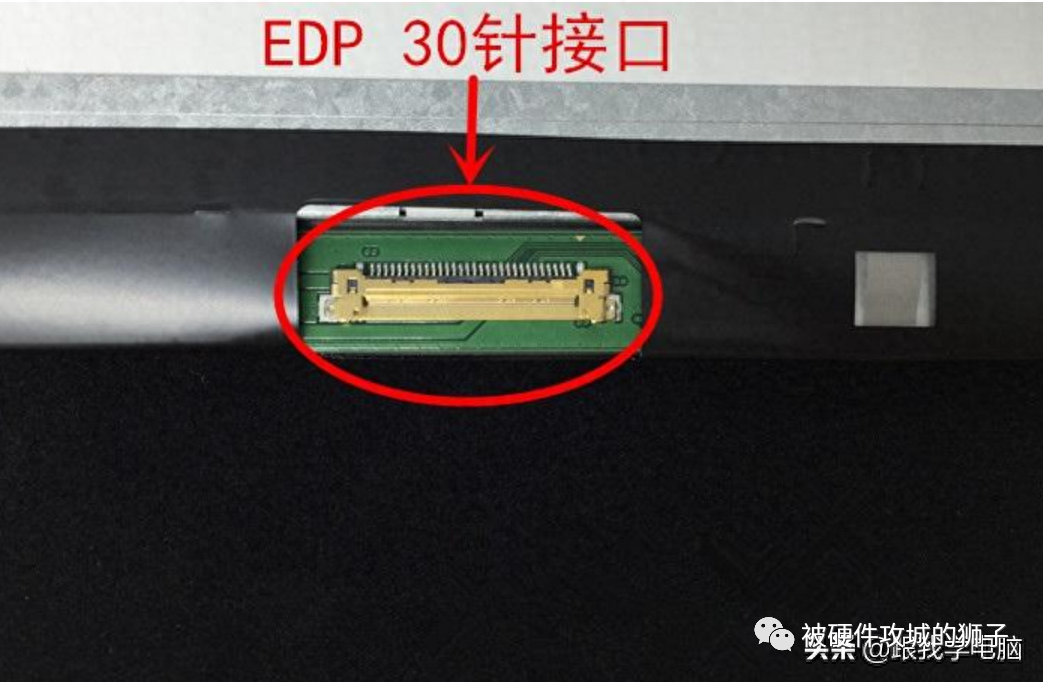

1. eDP接口是一种基于DisplayPort架构和协议的一种全数字化接口，可以用较简单的连接器以及较少的引脚来传递高分辨率信号，且能够实现多数据同时传输，故传输速率远高于LVDS。eDP接口特点：

a.微封包结构，能够实现多数据的同时传输。

b.无需LVDS转换电路，电路简洁。

c.较小的EMI(电磁干扰)，并具有强大的版权保护功能。

d.以分辨率为1920x1200、24bit彩色的液晶屏为例，若采用LVDS接口，则数据传输线需20对；若采用eDP接口，则只需要4对线。由此可见，eDP接口的优势相当明显，特别是在高清屏中。近年来，为了提高面板及处理器间的数据传输速度，在工控机及工业平板电脑中已大量采用eDP接口，eDP接口已经成为主流接口。

四.总结：

像LVDS就分成单通道与双通道两种扁排线，前者负责传输视频信号的电线只有8条，后者就有16条，单通道LVDS最高只支持到1366×768的分辨率，若要支持1440×900（含）以上高分辨率的LCD屏，就一定要双通道LVDS的扁排线。而eDP分辨率1600×900以下，只用到2组信号线，但如果要搭配Full HD高分辨率屏，则需要4组信号线。
