PICMG发布COM-HPC 1.2规范

PICMG宣布发布COM-HPC 1.2规范，增加了COM-HPC Mini外形，其大小约为信用卡（90x75毫米）或第二小COM-HPC外形尺寸的一半，但仍提供对PCIe Gen5，USB4和10GbE等高速接口的访问。

COM-HPC“高性能计算”外形是几年前为支持PCIe Gen4的更强大的CPU（更高的TDP）推出的（COM Express外形不能很好地处理PCIe Gen 4时钟速度和吞吐量），到目前为止，COM-HPC客户端类型模块有四种尺寸，尺寸为95 x 120mm（尺寸A）至160 x 120mm（尺寸C）和服务器类型模块，尺寸为160 x 160mm（尺寸D）或200x 160毫米（E码）尺寸。COM-HPC Mini 为 COM-HPC 标准带来了更小 （95 x 60 mm） 的信用卡大小外形，适用于自主移动机器人、无人机、移动 5G 测试和测量设备以及其他边缘应用等应用。

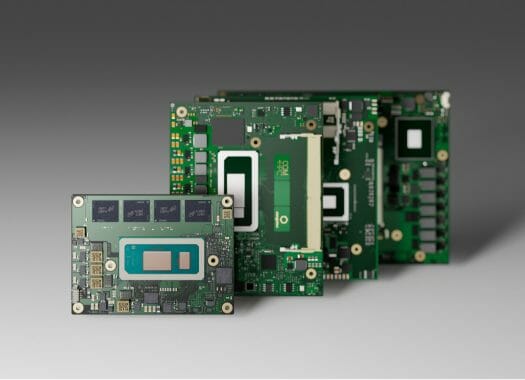

COM-HPC Mini（左）与其他 COM-HPC 外形规格的比较

为了实现更小的尺寸，COM-HPC 1.2“迷你”模块带有一个具有以下接口的 400 针连接器：

• 存储 – 2 个 SATA 端口（与 PCIe 通道共享）
• 显示屏 – 1 个 eDP，2 个 DDI
• 网络 – 2 个 10 Gbps NBASE-T 以太网端口
• USB
  • 8 个超高速通道（适用于 USB4/ThunderBolt、USB 3.2 或 DDI）
  • 8 个 USB 2.0 接口
• PCIe – 16 个 PCIe 通道（PCIe 4.0 或 PCIe 5.0）
• 杂项 – 引导 SPI 和 eSPI、UART、CAN、音频、FUSA 和电源管理信号。
• I/O 电压 – 大多数引脚为 1.8V（而较大的 COM-HPC 模块为 3.3V）
• 输入电压 – 8V 至 20V DC
• 输入功率 – 高达 107W
• 尺寸 – 95 x 70 x 15 mm（从载板顶部到散热器顶部的厚度）

相机仍通过暴露MIPI CSI接口的FFC连接器提供支持。这就是我们现在所知道的，因为虽然 COM-HPC 1.2 规范已经发布并可供下载，但访问它的成本为 750 欧元，我从新闻稿中获得了上面的大部分信息。

目前还不清楚我们何时会开始看到康佳特或凌华科技等公司的实际COM-HPC Mini模块，但考虑到PICMG计划在2024年初发布“COM-HPC 1.2载波设计指南”，我预计在2024年上半年晚些时候发布公告。
