M5Stack M5Dial：一款 WiFi 和蓝牙连接的智能旋钮

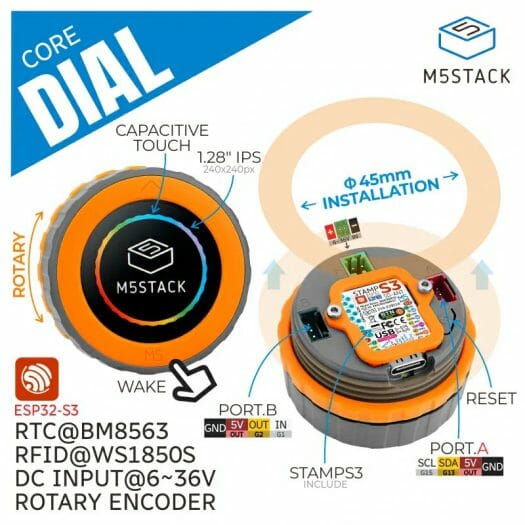

M5Stack M5Dial 是一款 WiFi 和蓝牙连接的智能旋钮，带有由 ESP32-S3 板供电的圆形 1.28 英寸触摸屏 TFT 显示屏，更准确地说，是 M5Stamp S3 物联网模块。

用户可编程设备配有一个记录旋钮位置和方向的旋转编码器、一个 RFID 模块、一个 RTC、一个蜂鸣器和屏幕下按钮，以及两个用于扩展的 Grove 连接器，支持各种项目。

M5表盘规格：

• 无线 MCU 模块 – M5Stack M5Stamp S3 带
  • SoC – 乐鑫 ESP32-S3FN8 双核 32 位 Xtensa LX7 微控制器，具有高达 240MHz 的 AI 矢量指令、RISC-V ULP 协处理器、512KB SRAM、2.4GHz WiFi 4 （802.11b/g/n）、蓝牙 5.0 BLE + 网状网络、8MB 闪存
  • 2.4GHz 3D 天线
  • USB – 1x USB Type-C 端口
  • 用于 I/O 的扩展连接器，如 SPI、I2C、UART、ADC 等
• 显示器 – 1.28 英寸 TFT 显示屏，分辨率为 240×240，使用 GC9A01 驱动器和 FT3267 电容式触摸屏控制器
• RFID – WS1850S工作频率为 13.56MHz 的芯片，支持 ISO14443A、MIFARE 和 NTAG 协议
• 扩张
  • 带 I2C （5V） 的 A 格罗夫端口连接器
  • 带输入和输出的端口 B 格罗夫连接器 （5V）
• 杂项 – 重置按钮
• 电源 – 通过 2 针端子输入 6-36V 直流输入，或带充电电路的电池
• 功耗
  • 待机电流（电池供电）– 1.9uA @ 4.2V
  • 工作电流
    • 140.6 毫安 @ 6V
    • 82.5mA @ 12V
    • 28.1mA @ 16V
• 尺寸 – 45 x 45 x 32.3mm
• 重量 – 46.6 克

M5Dial智能旋钮中的M5Stamp S3模块可以使用Arduino，ESP-IDF或该公司的UIFlow在线IDE进行编程，但文档目前主要集中在Arduino支持上（请参阅GitHub上的库），还包括PDF原理图和一些数据表。

ESP32-S3 驱动的旋转编码器的潜在应用包括用于控制灯光、空调和窗帘的智能家居应用、工业自动化、使用 RFID 卡和/或标签的访问控制，以及其他可能受益于具有扩展功能的 WiFi 连接旋钮的用例。
