【XR806开发板试用】基于FreeRTOS的UART1串口双向通

XR806是全志科技设计开发的一款支持WiFi和BLE的高集成度无线MCU芯片。之前已经支持了鸿蒙系统，现在又支持了FreeRTOS，可玩性又大大增强了。

环境准备

1.下载SDK和编译工具链

编译、烧录和测试

1.修改SDK中gcc.mk中CC_DIR，使其指向你的toolchain路径

2.配置项目（可以拷贝已有项目的配置文件）

1. cp project/demo/hello_demo/gcc/defconfig .config
2. make menuconfig (可能需要安装libncurses5-dev)，点击Save，然后Exit
3. make build_clean
4. make build -j$(nproc)
5. 一切顺利的话编译生成的镜像就在 out/xr_system.img
6. 我是在macbook上进行烧录的，将如下2个文件放到macbook本地
   tools/phoenixMC_mac64
   tools/settings_mac.ini

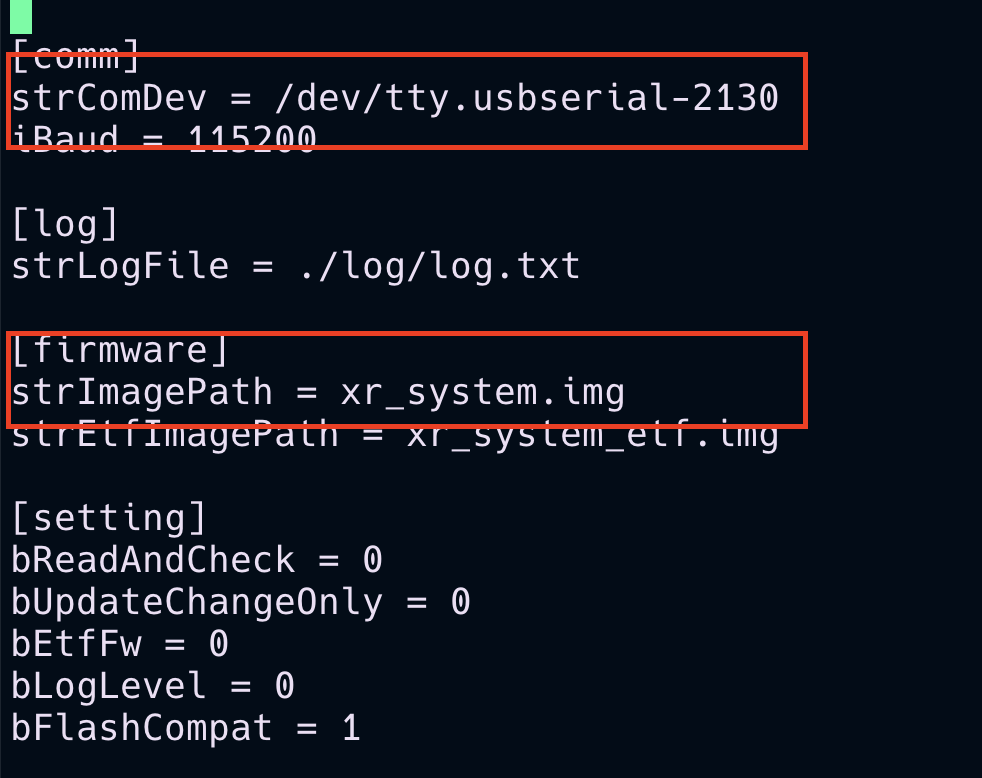

7. 其中settings_mac.ini设置了烧录的串口信息和镜像位置

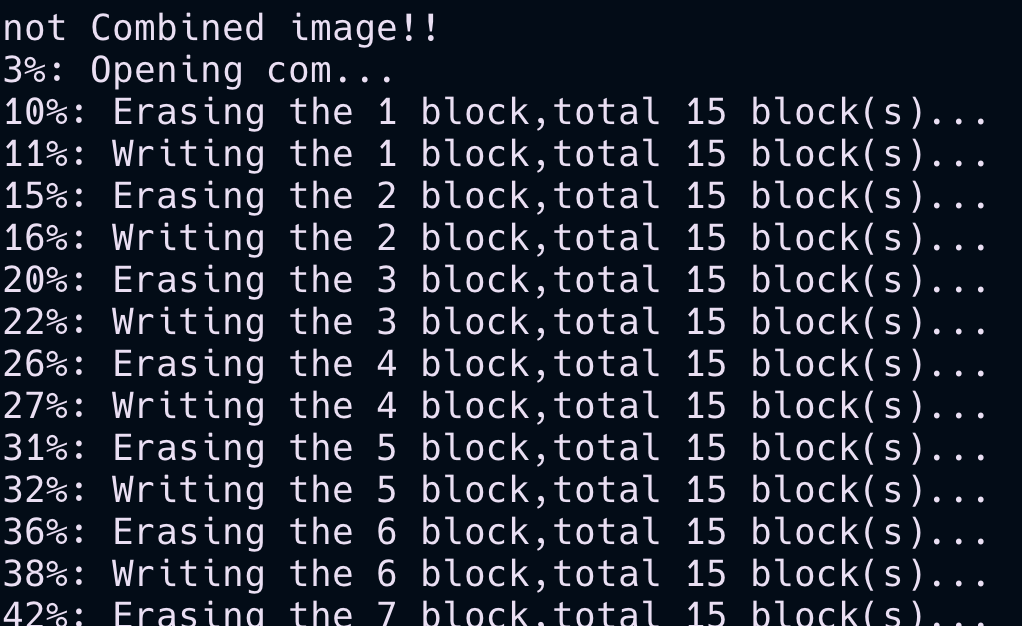

   8.在macbook的终端中执行./phoenixMC_mac64进行烧录（其中settings_mac.ini需要放在相同路径）

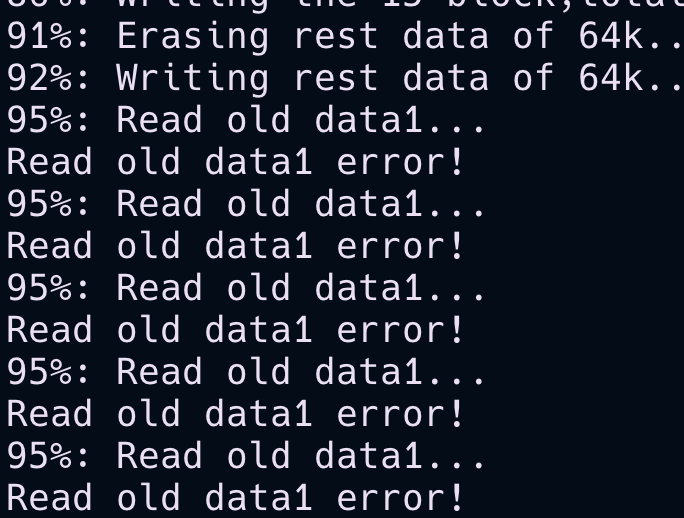

8. 在macbook烧录最后会显示“Read old data1 error!”，但好歹不影响程序的执行

9. 按一下K2 FT按键重启下开发板，通过串口工具（波特率115200）就能查看相关输出


构建串口应用

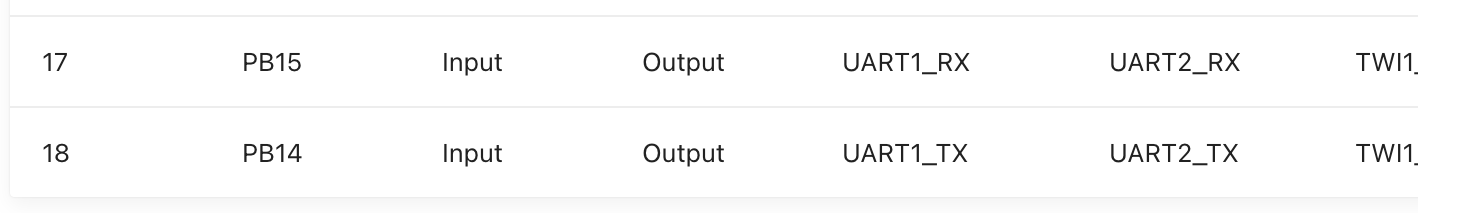

1. XR806支持UART0-2，共3个串口外设，当前UART0用于终端调试输出，那我们就用UART1用于上位机相互，其对应的管脚为

2. 在xr806_sdk/project/demo下我们基于hello_demo模板拷贝生成一个uart_demo(cp -r hello_demo uart_demo)
3. 修改uart_demo下的gcc/defconfig，使其CONFIG_PROJECT="demo/uart_demo"
4. 从at_demo下拷贝文件serial.c、serial_debug.h、serial.h到uart_demo下，方便我们配置串口信息
5. 修改main.c

#include "serial.h"

// UART1_ID 针对的就是串口1
serial_init(UART1_ID, 115200, UART_DATA_BITS_8, UART_PARITY_NONE, UART_STOP_BITS_1, 0);
serial_start();

uint8_t i = 0;
uint8_t recv_buffer[8];
uint8_t send_buffer[3];
buf[0] = 0xC1;
buf[1] = 0xC1;
buf[2] = 0xC1;

serial_write(buf, 3); //发送的测试数据
int len = serial_read(recv_buffer, 8); // 接收数据
for (i=0; i< 8; i++)
{
    printf("0x%x ", recv_buffer[i]);
}
printf("n");

6. 回到xr806_sdk根目录，更新配置文件cp project/demo/uart_demo/gcc/defconfig .config，使用make build_clean，make_build来生成新的镜像文件

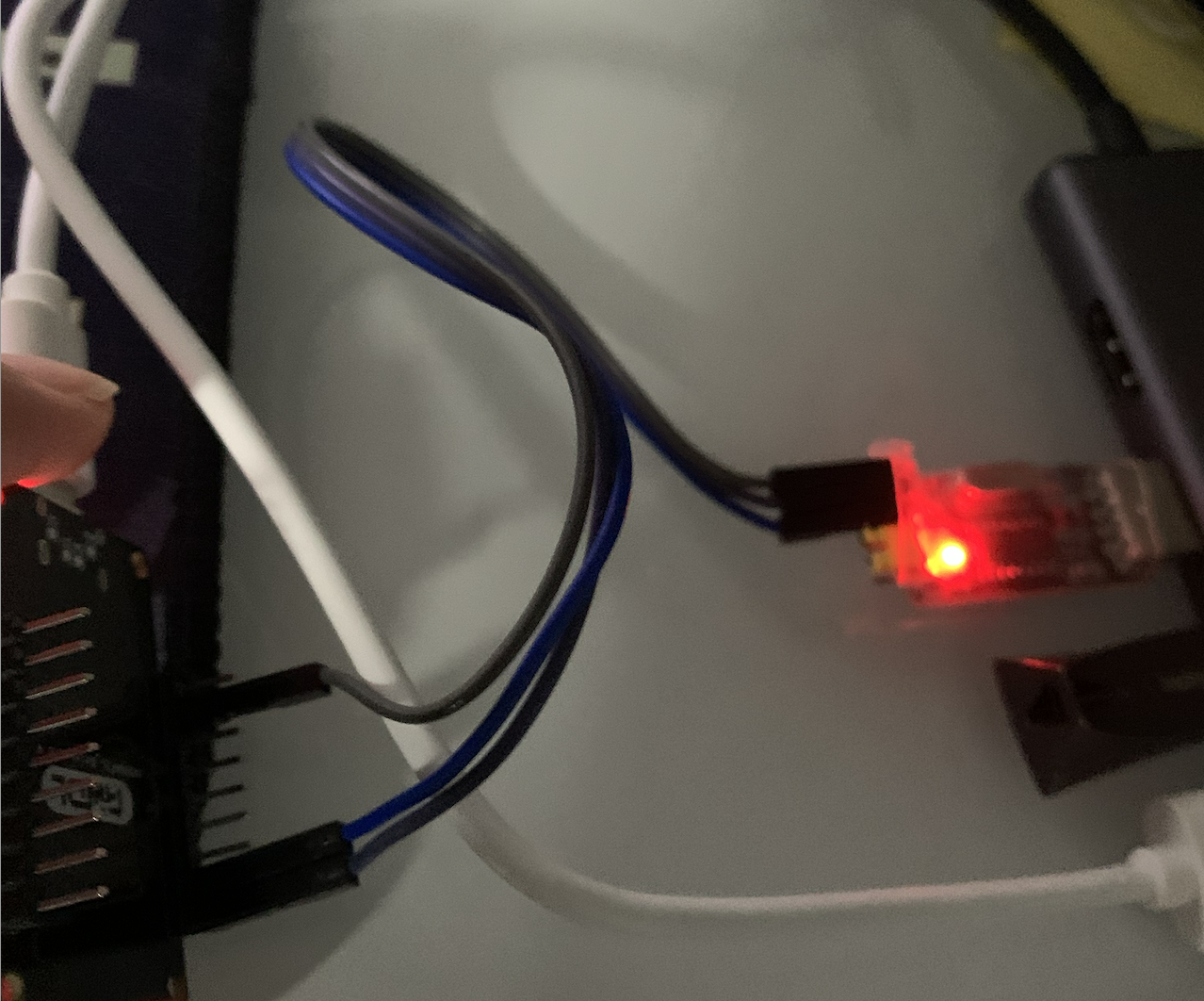

7. 将USB串口线GND、TXD、RXD与XR806的GND、PB15、PB14相连接

8. 打开终端连接USB串口进行测试，接收终端能实时显示

9. 发送3个字节的二进制0x12，0x34，0x56，在XR806的终端能及时显示


后续

1. 当前发现在9600波特率出现数据传输丢失导致无法与Lora E32模块通信，后续尝试换根串口线再测试
2. 尝试移植modbus RTU进行上位记通信
