DINA产品案例：包装行业的解决方案

我们日常生活中的很多消费品都有包装，高消费的产品有礼品、礼盒等包装，日常生活中如快递、外卖等，它们有简易的包装。

有些行业对于包装的品质要求更高，如食品、药品等，还需要无菌环境，有些行业对包装的精美要求更高，来达到保护产品的同时促使消费者购买的作用。这些包装形形色色，无论是袋装还是纸盒装，都需要包装机器来进行生产。

01

纸罐包装机器--一种用纸板为原料的复合包装生产线

一条由多个相互连接的机器组成的生产线生产纸板复合包装。罐子由纸卷制成，这些罐子被填充，底部和盖子被插入，标签被粘贴上。一条典型的生产线由纸卷放卷机、包装机、切割机、贴标机、密封罐机和装箱机组成。

为了能够安全地控制系统，需要对急停电路进行实时的中央监控。例如，当安全门打开时，可以在操作面板上确定这发生在系统的哪个部分。根据危险情况，系统组件或整个系统将安全停止。在人进入作业时，监控五个驱动器以实现降速。在设备高速运转的时候，使用停止监控来锁定安全门防止误操作。

安全措施：

● 18个紧急停止模块

● 22 个安全门/罩

● 7个启动开关

● 5个轴速度监控模块

● 现场总线连接

DINA的安全解决方案

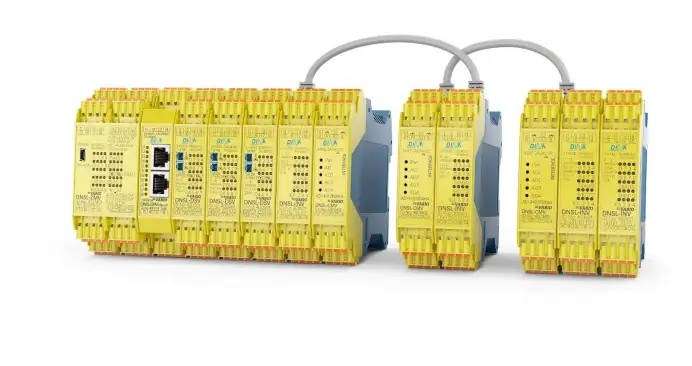

安装在系统主控制柜中的 SAFELINE VARIO 系列中央模块作为整个安全系统的核心部件，确保了系统的安全监控。这里连接了几个用于速度监控的功能模块和一个用于与上级控制器通信的现场总线模块，通过标准补丁线缆将多达四个分散的外围单元连接到基础单元。这种解决方案的优点是只需要为整个系统创建一个应用程序，可以集中管理每个安全模块对应的安全功能。

推荐的硬件：

● 1 x ZMV 中央模块

● 3 x DSV 速度卡

● 4 x INV 输入模块

● 1 x FBV 现场总线模块

● 3 x CMV 级联模块，即 2x 分散外围（最多可达 5 x CMV）

02

DINA与盟通

德国Dina Elektronik GmbH 拥有在电子工业领域35年的成功经验，是设备和系统功能安全领域的先驱。Dina公司自主研发的第一款安全监控器1987年投放市场并获得成功。如今，Dina公司针对机械和人员安全领域提供多种安全产品，产品覆盖从安全的停止和转速监控器到多功能可编程模块化安全系统。DINA产品符合安全标准EN ISO13849和EN62061标准的所有要求。

同时，盟通是德国Dina Elektronik GmbH 中国及整个亚太地区唯一合作伙伴，负责德国Dina公司产品在上述地区的硬件销售、软件开发和技术支持。想要了解更多DINA相关的产品，随时和我们联系。
