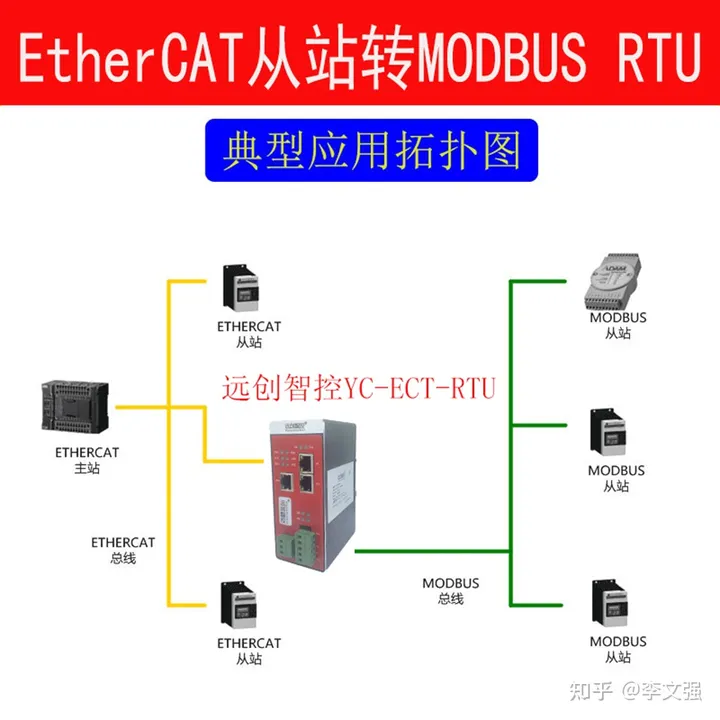

远创智控YC-ECT-RTU通讯网关具有EtherCAT从站功能，主要功能是将EtherCAT网络和Modbus-RTU网络连接起来。在使用方面，本网关可以连接到EtherCAT总线中作为从站使用，也可以连接到Modbus-RTU总线中作为主站或从站使用。这款通讯网关还支持多种不同的通讯协议，可以在不同的网络中进行自由切换，极大的提高了通讯的灵活性。

以下就是通过modbus 从站软件进行操作的方法

MODBUS-RTU 技术参数

网关的 MODBUS 接口可通过拨码选择做为主站或从站，两种工作方式二选一工作。

网关的 MODBUS 接口可通过拨码选择 RS485 接口或 RS232 接口，两种接口二选一工作。

网关的 MODBUS 波特率支持： 2400、4800、9600、19.2K、38.4K、57.6K、 115.2K 等。

网关的 MODBUS 字符格式及校验位：8 位无校验+1 停止位、8 位+偶校验+1 停止位、8 位+奇校验+1 停止位、8 位无校验+2 停止位。

网关作为 MODBUS 主站，支持 01H、02H、03H、04H、05H、06H、0FH、 10H 号功能。

网关作为 MODBUS 从站，支持 03H、04H、06H、10H 号功能。

网关作为 MODBUS 主站，最大能带 32 个 Modbus 从站。

MODBUS 的电气连接

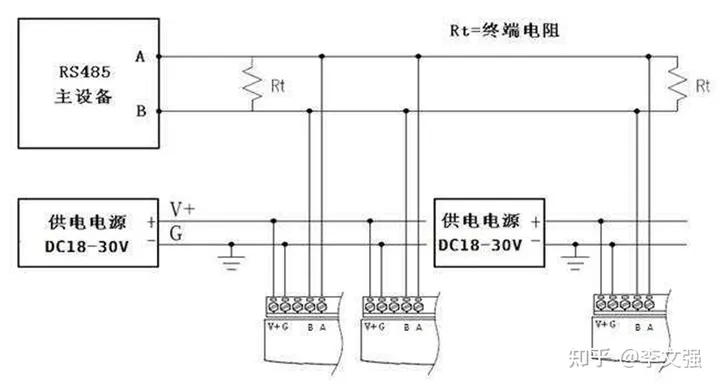

RS485 电气连接

使用 RS485 通讯时，所有设备的信号 A 连接到一起，信号 B 连接到一起。

当需要使用终端电阻时，可以将网关端子的 B 与 TR 短接到一起。

协议及数据转换

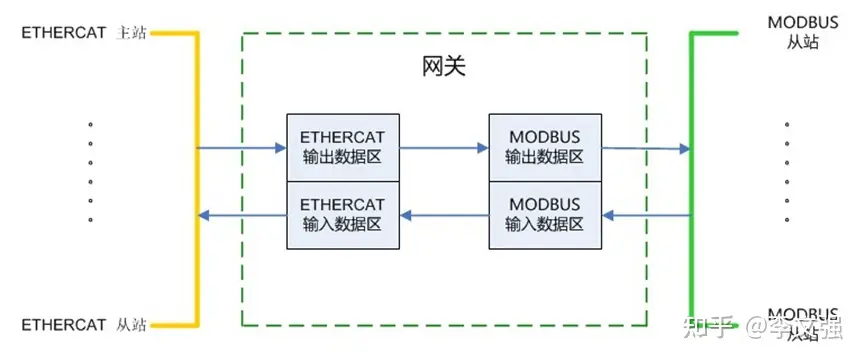

协议转换原理

网关分别从 ETHERCAT 一侧和 MODBUS 一侧读写数据，存入各自的缓冲区，网关内部将缓冲区的数据进行交换，从而实现两边数据的传输。

MODBUS 功能码

MODBUS 报文相对比较固定，所以您只需要稍作了解，看几条报文之后就知道了它的结构，在需要的时候再来具体查询。

读取保存寄存器(03H)

功能码：03H 主站询问报文格式：

功能：读从站保持寄存器4XXXX值。

本例：读13H号从站保持寄存器值，起始地址=0060H=96，寄存器数=0002；

因此，本询问报文功能是：读19（13H）号从站3个保持寄存器40096—40097的值；从站应答格式：

功能：从站返回保持寄存器的值：40096=0300H，40097=022AH

读取输入寄存器(04H)

功能码：04H 主站询问报文格式：

功能：读从站输入寄存器3XXXX值。

本例：读13H号从站输入寄存器值，起始地=0005H=0005，寄存器数=0001；因此，本询问报文功能：读19（13H）号从站1个保持寄存器30005的值；从站应答格式：

配置网关的 MODBUS 报文

网关做为 MODBUS 主站

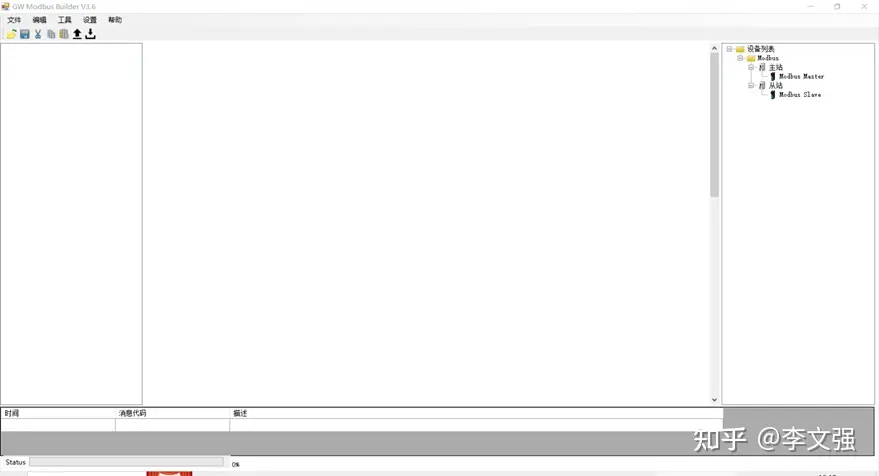

首先，我们需要将电脑与网关的LAN网口连接，然后在右侧添加一个虚拟主站到项目中。在软件左侧项目树中可以看到此主站。

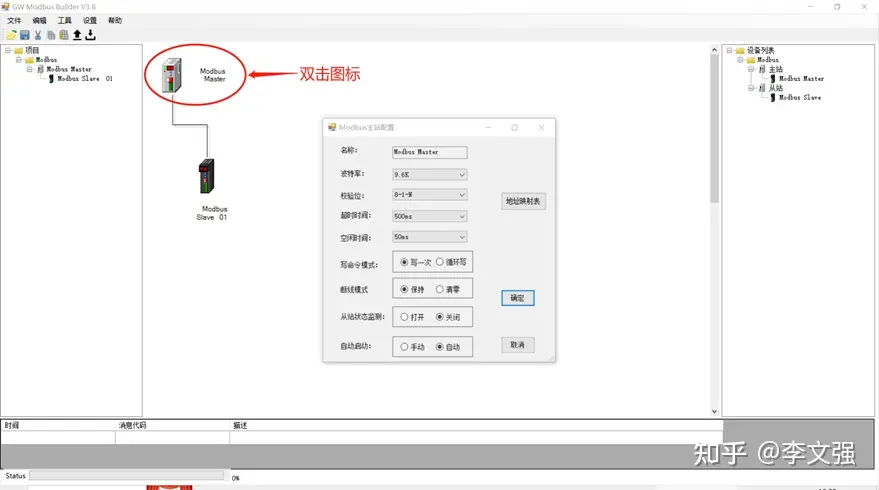

接下来，双击主窗口中的“Modbus Master”图标，弹出Modbus主站参数设置窗口。在这个窗口里，用户可以设置Modbus总线的运行参数和网关做为Modbus主站工作时的特性。

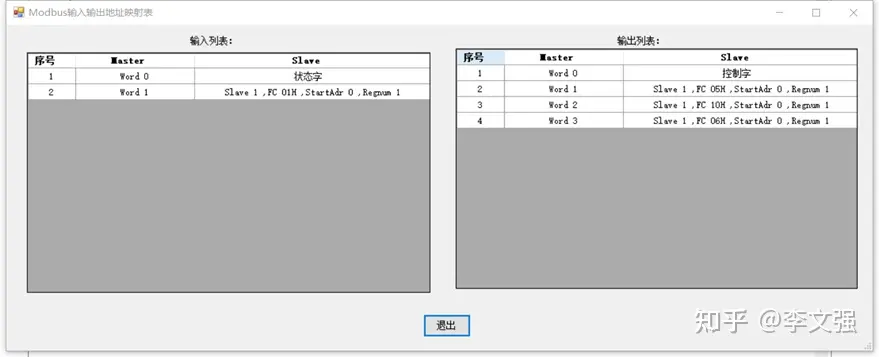

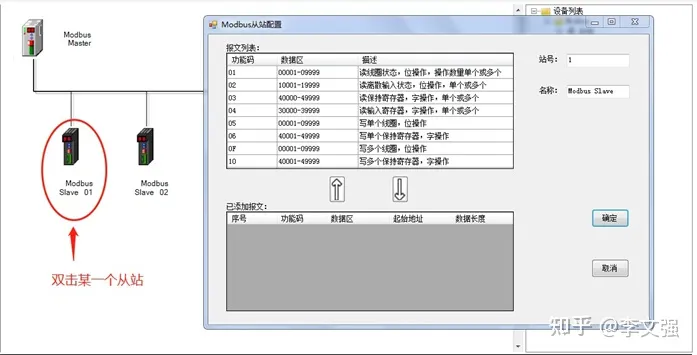

双击主窗口的“Modbus Slave”，可以设置该从站的报文。配置完成后，用户再次双击“Modbus Master”，点击“地址表”按钮，弹出Modbus从站数据列表。此列表展示出用户配置的全部报文，可以帮助用户进行数据的地址映射

配置网关的 ETHERCAT 从站

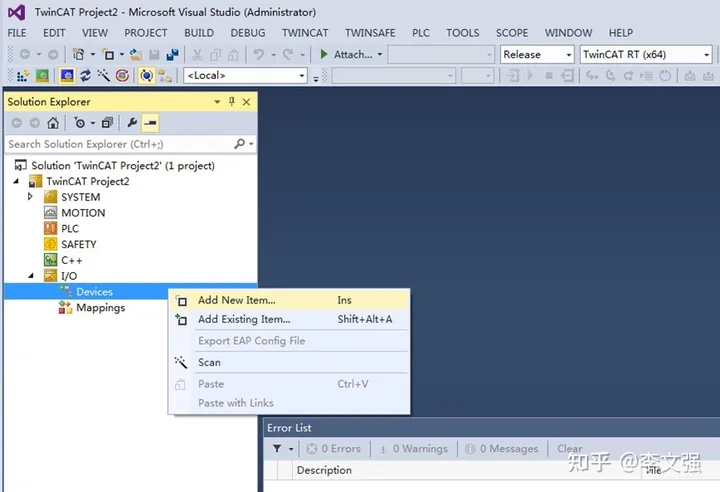

将网关xml文件拷贝到主站相应路径下，然后新建工程后添加ETHERCAT主站。

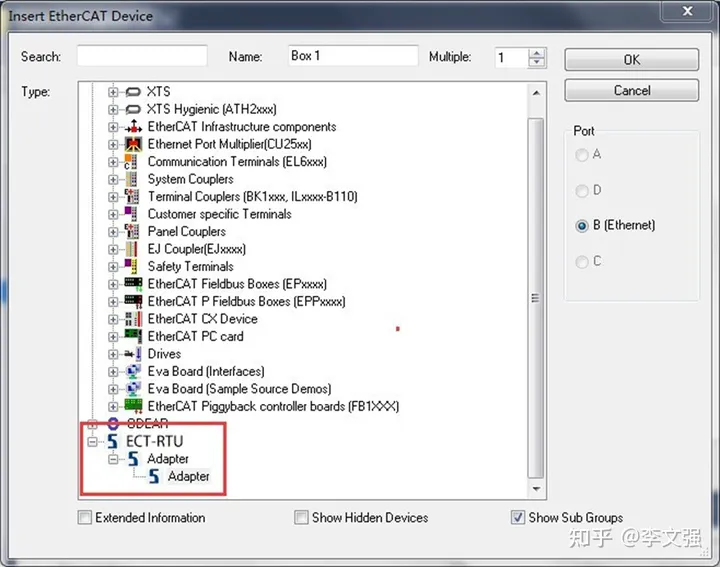

在主站建立后，添加ETHERCAT从站。在弹出的对话框中，选择网关设备，点击OK。

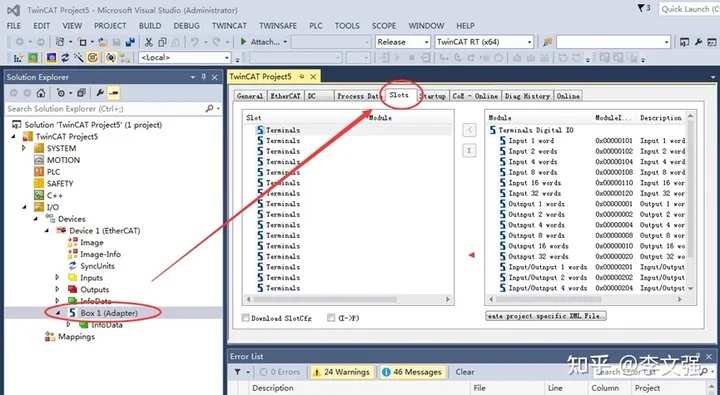

添加后的从站，点击左侧项目树中的Box1，在右侧的主视图中，点击Slots，可以看到网关配置输入输出数据的页面。

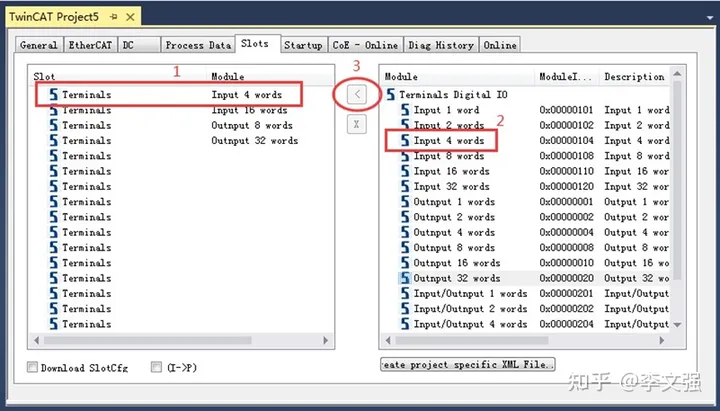

如下图所示，在 Slot 列表中，添加对应的字节长度

注意：此处输入、输出长度的配置，要与网关的配置一致。

测试数据：

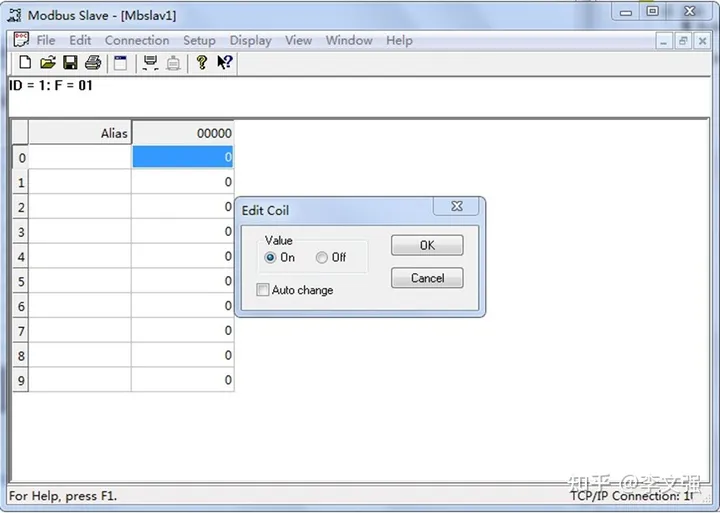

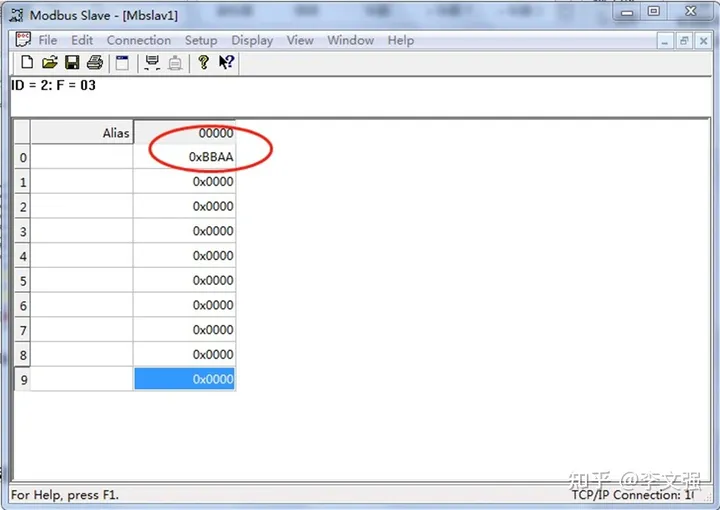

网关配置的第一个字节是读线圈，我们在 Modbus Slave 软件中，手动修改线

圈的状态，如下图：

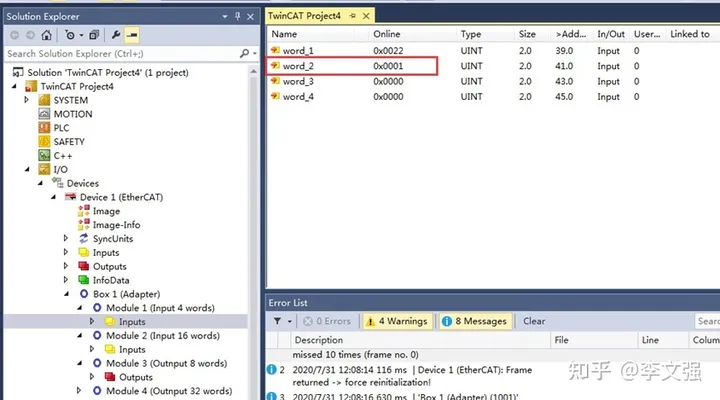

可以在 TWINCAT 软件中监控到第一个上传数据，改变为 1，数据修改成功。

在 TWINCAT 软件上手动修改一个 output 数据值，如下图：

在 Modbus Slave 软件中可以监视到，数据已经成功下发。

以上就是网关的配置流程如果你也需要一款高效、可靠的通讯网关，那么远创智控的这款新品或许是你的不二之选。更多详情请关注远创智控官网。
