PCIe 5.0验证实战，经常遇到的那些问题？

PCIe 5.0是当前最新的PCI Express规范，提供了更高的数据传输速率和更大的带宽。

PCIe是连接两个芯片的接口，负责两个芯片通信, 连接芯片的通路为高速SerDes, 称之为链路。PCIe确保通路正常-链路训练状态机。

PCIe在芯片内部是非常重要的一个大的模块，如果PCIe不能正常工作，那芯片则视为石头。

01 PCIe 5.0学习问答

Q ：RC中几个端口，是否可以进行P2P间的验证？

解答 :看RC的具体实现，比如有些RC内部只有一个port也就不能进行p2p，之前做过这样的设计采用dual ip，这样就只有一个port，目前x86 RC内部port多，支持p2p，具体看下CPU Feature。

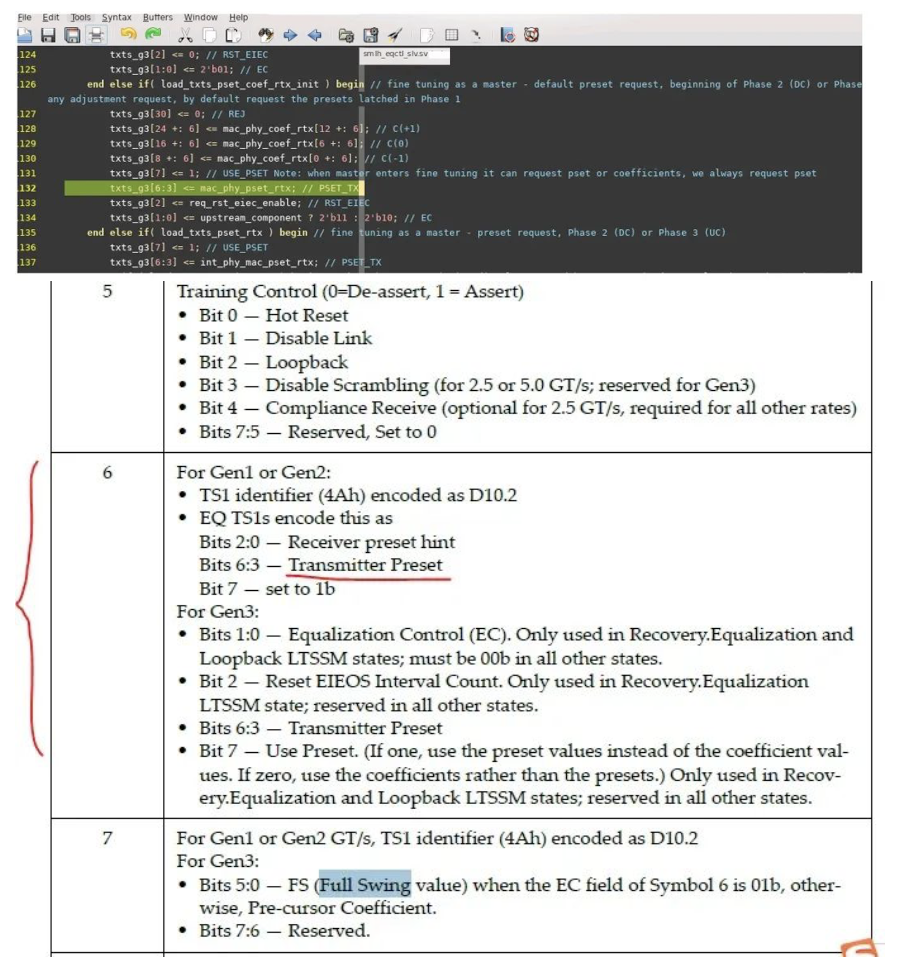

Q ：PCIe链路训练均衡的问题；如何配置Synopsys的EP控制器的寄存器，使得在链路训练过程中修改HOST侧的PCIE PHY的TX preset值。GEN3_RELATED_OFF寄存器GEN3_EQ_CONTROL_OFF寄存器，通过配置EP的这两个寄存器配置是否可以实现，修改HOST侧的TX preset值。

解答 :

1-EQ流程，RX会根据CTLE/DTE评估的情况来调节对端设备的TX FFE。
2-源码分析，不能按照问题操作

3-需要仿真-doing

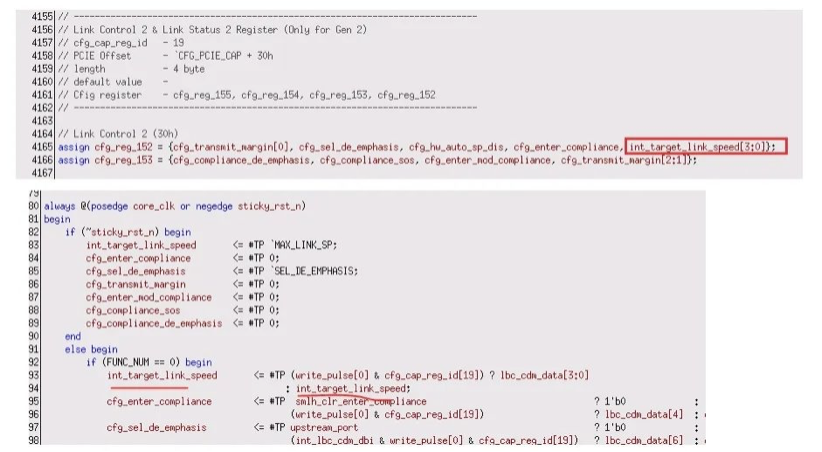

Q ：EP在detect的时候TS1发出的 datarate只支持GEN1， 最终EP 和RC也training到GEN1 ，但此时发现 RC target speed 也切到GEN1 ，这个过程是哪一部分会修改到RC的target speed吗？

解答 ：

1-bios到是有可能；我见过原型验证中有通过bios修改cpl timeout。

2-需要确认controller此寄存器会不会硬件自动修改，RTL代码确认不会修改。

Q ：cxl下rc remote访问EP的MEMBAR0下挂的ELBI接口空间支持2DW读？

解答 ：

不支持，RTL代码返回CA

cxl文档里有一个ELBI2的方式，ELBI2将1K-DW(ELBI)扩展到512K-DW，这也是访问CCG Reg的方式。ELBI的空间太小，不满足要求。因此2dw的访问是ELBI2可以支持的，只是ELBI方式不支持。

Q ：目标为16G，请问老师，LTSSM为什么跳过了5G，直接进入8G？

解答 ：

到16G的训练流程就是2.5-8-16，pcie vip还提供了一种配置直接2-16.

6.0spce看到过这方面内容的描述。

Q ：PCIE序的场景，需要列举

解答 ：

读不超越写，请求依赖与响应因此响应不能依赖与请求，i响应包不能穿越P包(host读tag，ep写数据)。
