Type-C接口规范重点小记

01 接口定义

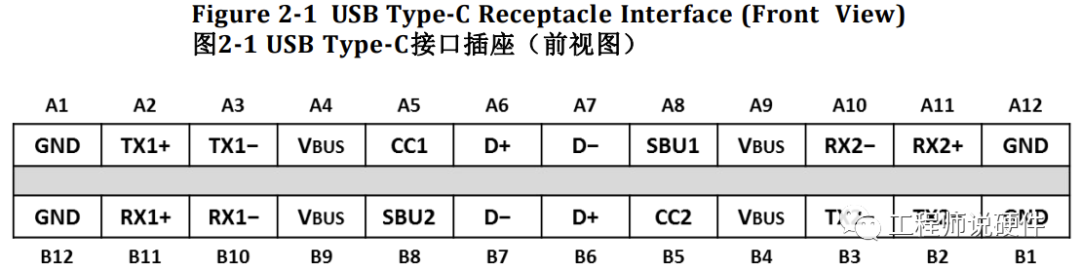

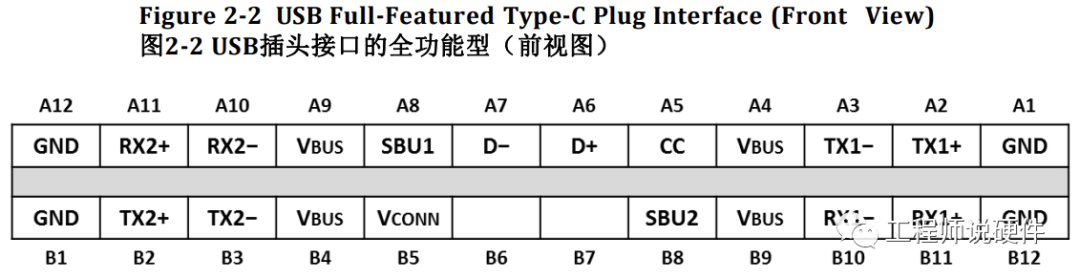

如下为母座和公座的接口pin功能示意图，pin功能左右“对称”，这也是Type-C接口支持正反插的原因所在。

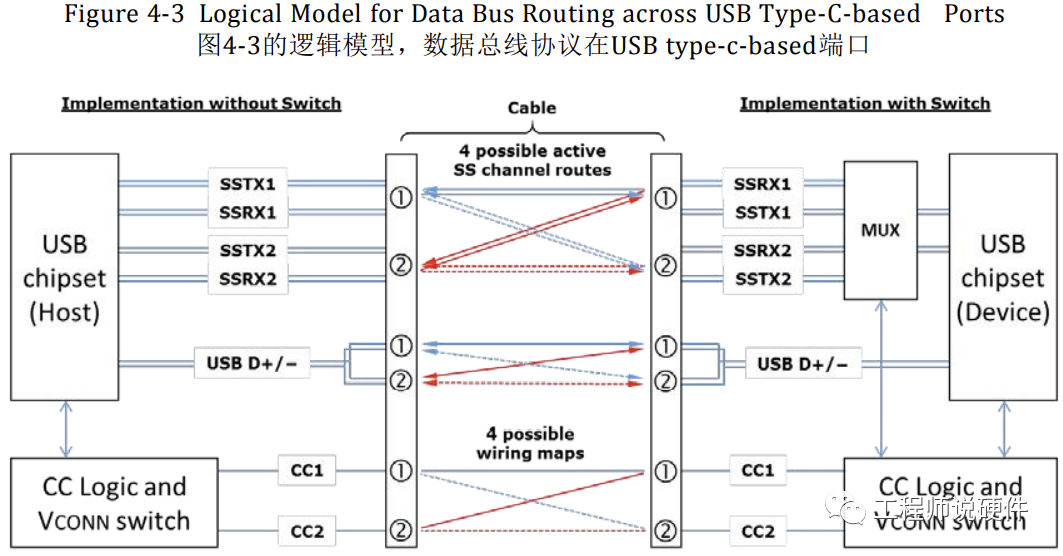

一个全功能的Type-C接口包含如下功能：USB3.0及以上的超高速信号接口、USB2.0高速接口、CC logic接口、Alt mode中常用作音视频功能的SBU信号接口，如下图为典型的逻辑框图，目前高端一点的平台，已经全部集成了如下接口功能。

  02 Configuration Proces（配置过程）

Source-to-Sink attach/detach detect -- CC pin端接电阻的检测

Plug orientation/cable twist detection -- CC1/2 正反插确认

Initial power (Source-to-Sink) detection and establishing the data (Host-to-Device) relationship -- CC 用于正常USB枚举之前的电源和数据的关系建立：DFP/UFP/DRP

USB Type-C VBUS current detection and usage -- 通过CC pin来调整电流

USB PD communication

Discovery and configuration of functional extensions

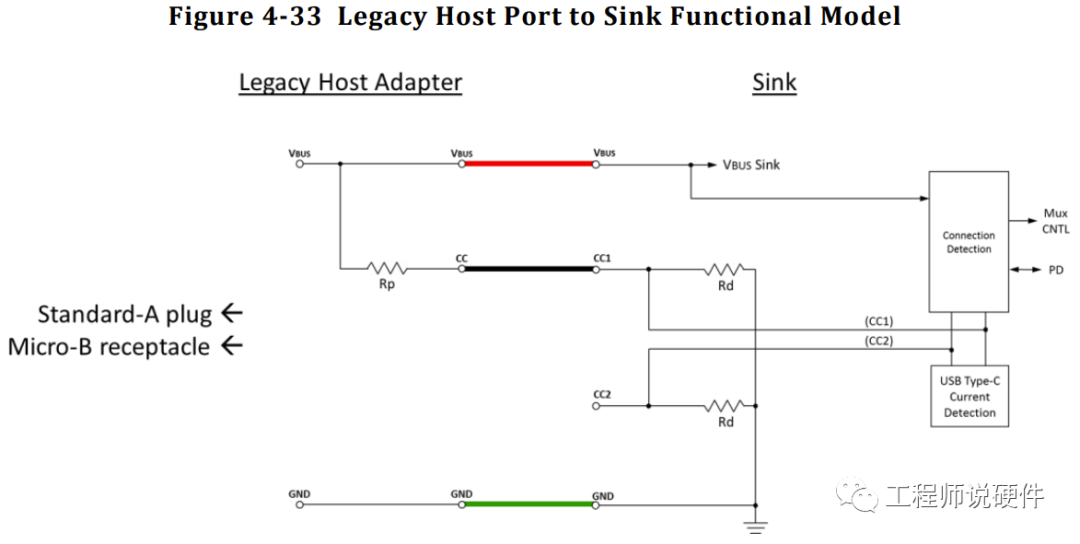

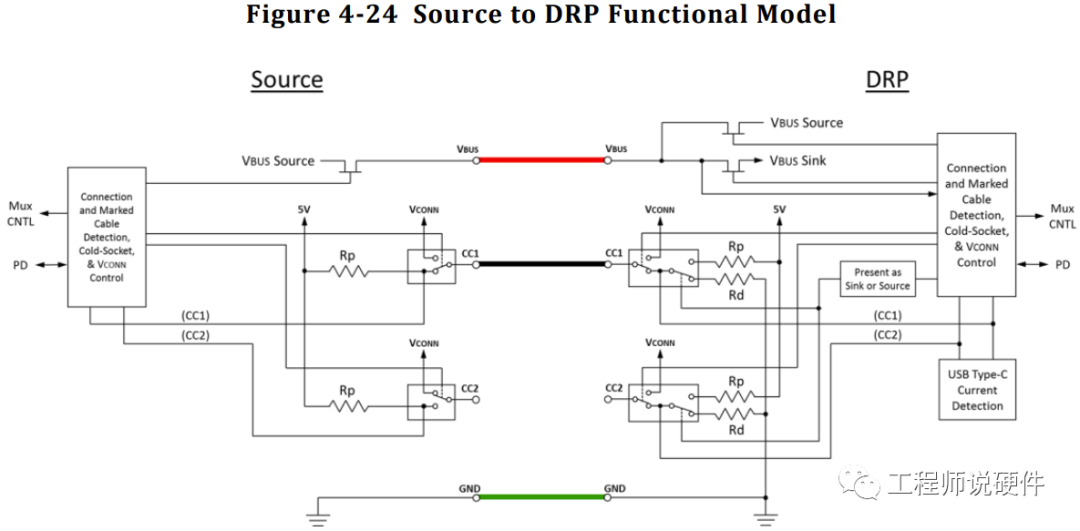

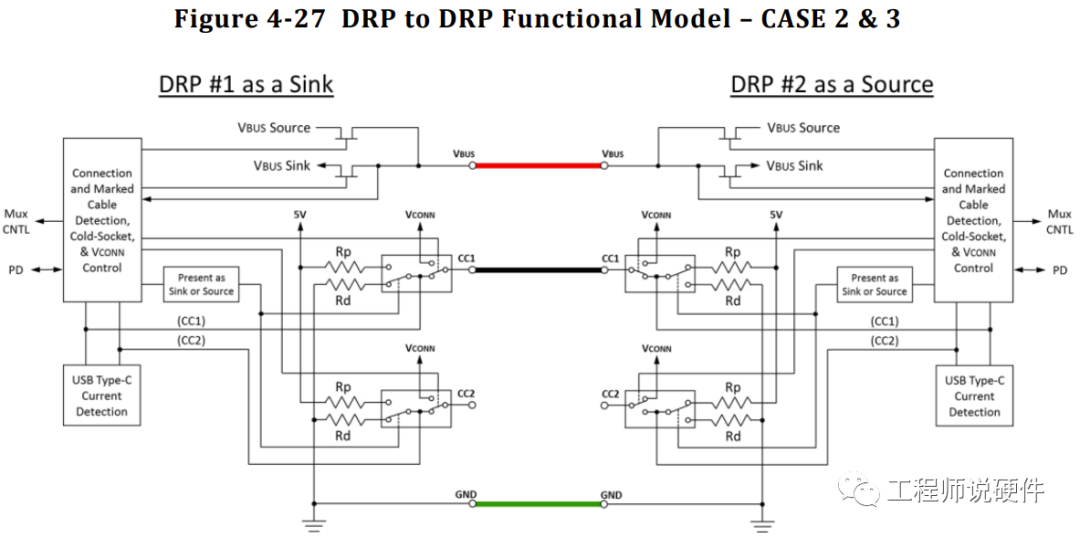

03 典型Source-Sink连接方式

①DFP：下行端口，可以理解为一个Host，DFP作为source给VBUS和vcon供电的，简单理解为一个提供电源的设备，如：电源适配器。

②UFP：上行端口，可以理解为Device，UFP可以理解为受电端口，DFP为供电端口，UFP从VBUS中取电，并可提供数据。典型设备如：U盘、移动硬盘。

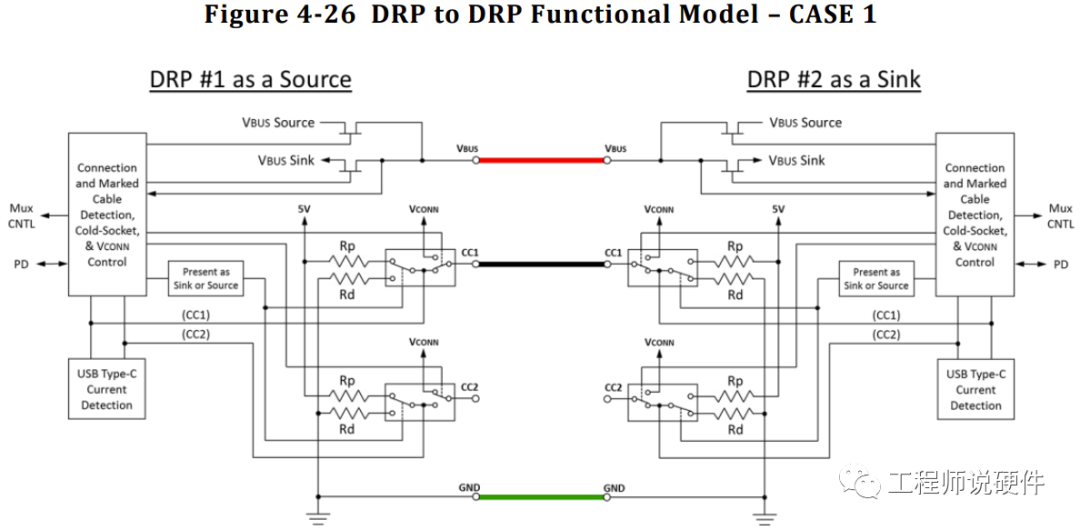

③DRP：双角色端口，DRP既可以做DFP又可以做UFP，也可以在DFP和UFP间动态切换，典型设备是：笔记本电脑。

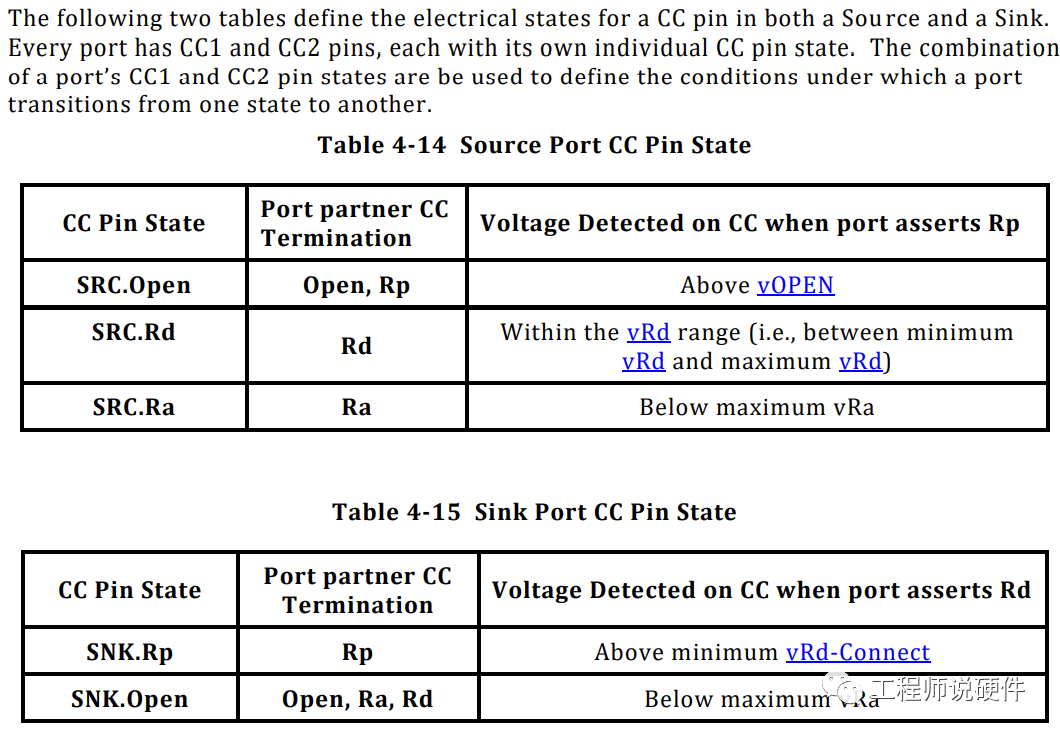

04 CC接口状态（Ra/Rd）

通过检测CC接口的状态，即悬空，还是Rd或者Ra电阻，可以确定sink设备的状态和类型。

05 Rp/Rd/Ra阻值要求

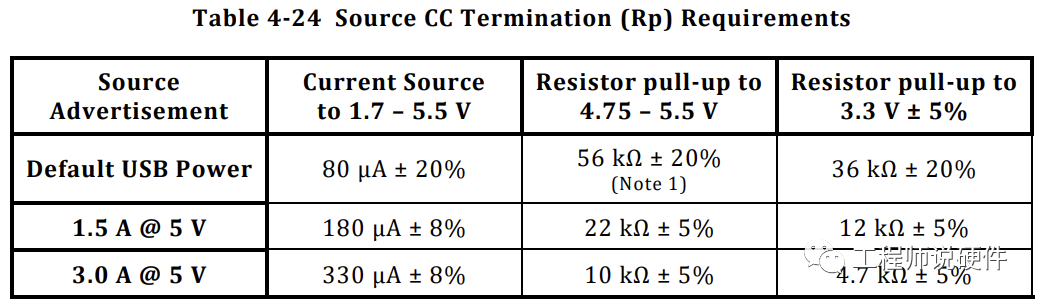

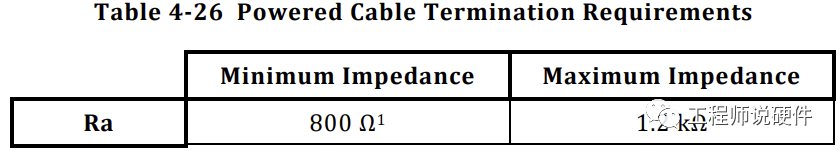

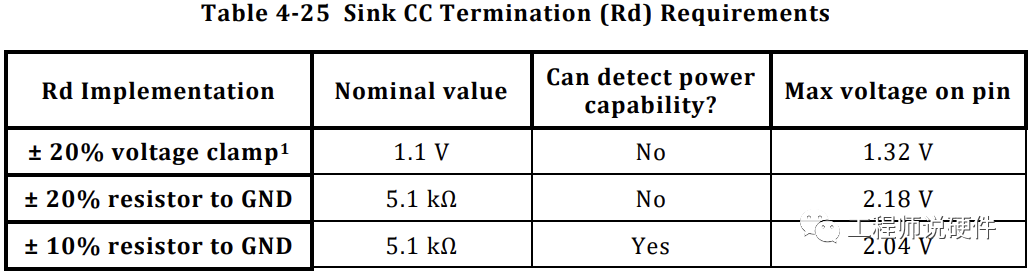

在Type-C规范中，对Rp/Rd/Ra的阻值是有一定要求的，用来配置不同的电流和功能。

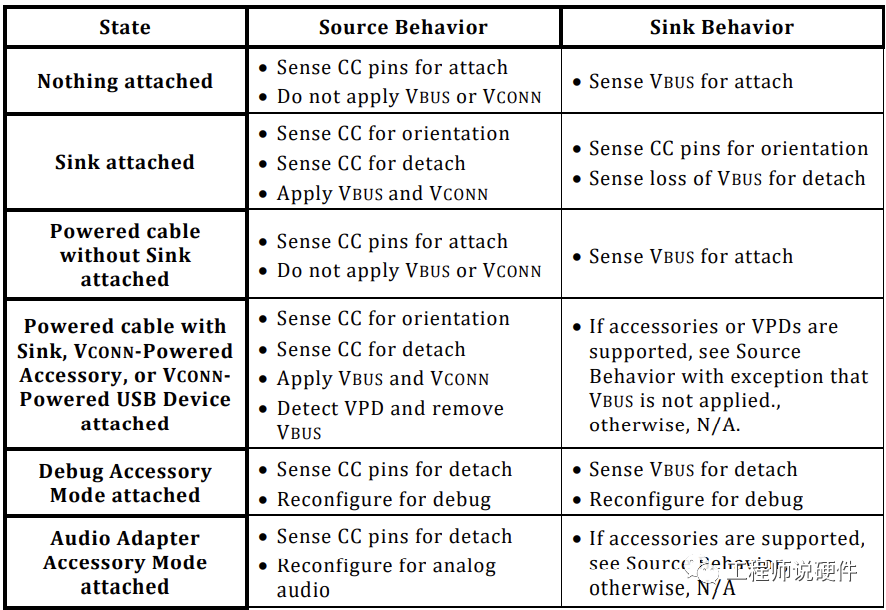

06 Source & Sink插拔检测行为

如下为Source和Sink端检测各类设备插入和拔出的流程行为。
