USB接口控制传输包含哪几个阶段？

注意本文中的单词大小写，含义是不一样的。

控制传输一般在USB枚举的时候见得多，控制传输包含三个阶段：Setup阶段、Data阶段、Status阶段，其中Data阶段是可选的。

Setup阶段 ：由一个SETUP事务组成，SETUP事务的组成如下，Setup阶段必须使用DATA0

Data阶段 ：由若干个IN事务或者OUT事务组成，此阶段是可选的，有时候并不需要Data阶段，比如SetAddress。Data阶段的IN/OUT事务DATA0和DATA1交替变化。

IN事务举例

OUT事务举例

Satus阶段 ：此阶段只有一个IN事务或者OUT事务。如果是控制传输写入，那么以IN事务结束且必须使用DATA1。如果控制传输读取，则以OUT事务结束，也必须使用DATA1。

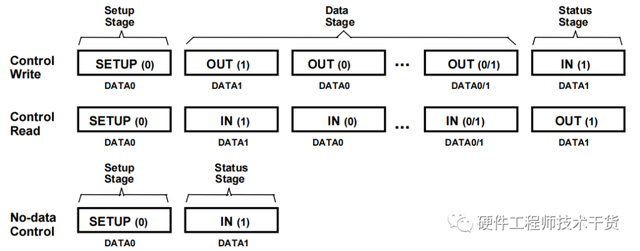

控制传输过程，如下图所示:

以下是我司某产品使用USB分析仪截取的数据包，三个阶段已在图中标记。

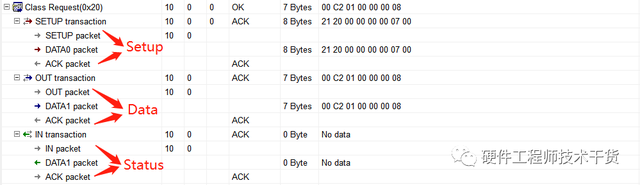

控制传输——写入 ：此例子Data阶段只用一个OUT事务完成了数据传输。

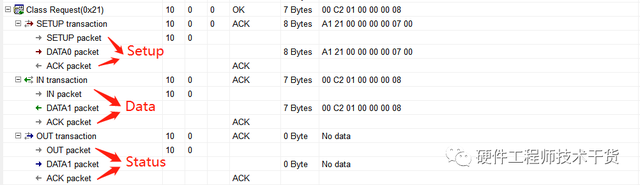

控制传输——读取 ：此例子Data阶段只用一个IN事务完成了数据传输。

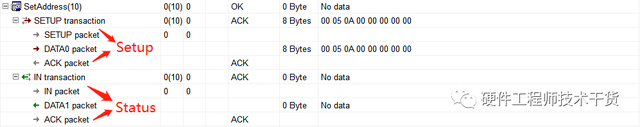

控制传输——无Data阶段 ：此例子是SetAddress，地址信息在SETUP事务中的DATA0包里，因此不需要Data阶段。
