交换机和路由器的主要接口

LC型光纤连接器

SFP模块，XFP模块，XPAK模块采用的就是LC型光纤连接器

SC型光纤连接器

GBIC光口模块，X2光口模块，XENPAK光口模块和100Base-FX端口使用SC型光纤连接器

ST型光纤连接器

紧固方式为螺丝扣，很少用于连接网络设备，而是经常被用于实现与光纤配线架的连接。欲将GBIC模块的交换机连接至远程网络骨干，就必须选择一端为ST型连接器，另一端为SC型连接器的光纤跳线。

MT-RJ型光纤连接器

MT-RJ型光纤连接器通过安装于小型套管两侧的导向销对准光纤，为便于与光发器相连，连接器端面光纤为双芯（间隔0.75mm）排列设计，是主要用于数据传输的高密度光连接器。

FC连接器

(一)交换机主要接口

⑴RJ-45接口

如图的交换机有8个RJ-45接口

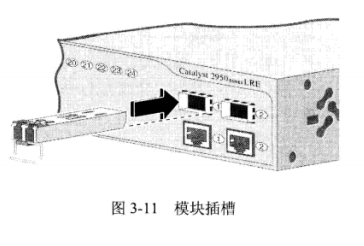

⑵ SFP接口

SFP接口是交换机或路由器的接口，需要接 SFP模块 才能连接光纤或双绞线，SFP模块有多种类型（电口，多模，单模），需要根据传输距离来选择。光纤通过LC型光纤连接器连接 SFP模块。光纤有多种类型，根据传输距离和SFP模块类型来选择。

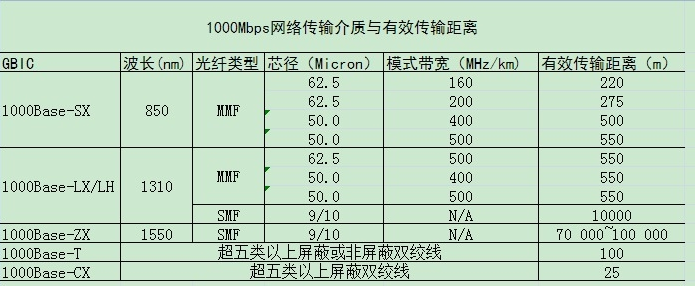

GBIC模块

分类1000Base-T , 1000Base-SX , 1000Base-LX/LH, 1000Base-ZX

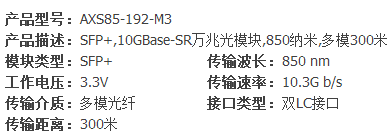

SFP模块

RJ-45接口的SFP模块

光接口的SFP模块

⑶ SC 光纤接口

光纤通过SC型光纤连接器连接 SC光纤接口,省去了光纤模块就可以连接交换机

⑷Combo口（复用端口）

如 华为S2700-9TP-EI(DC) 有一个1个千兆Combo口，Combo口包含一个RJ-45接口和一个SFP接口，只能用其一。

⑸Console接口

配置接口

（二）路由器的主要接口

路由器相对于防火墙和交换机多了许多类型的的接口，RJ-45双绞线接口，也有连接各种广域网的接口

局域网接口（同交换机，略）

广域网接口

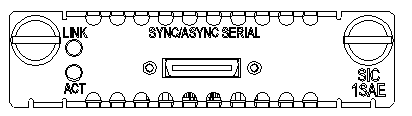

⑴同步串口（SERIAL）例如 serial 1，serial 2等，

用途 DDN, 帧中继（Frame Relay）， X.25，及PSTN（模拟电话线）等网络连接方式

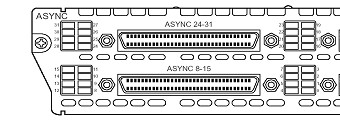

⑵异步串口 （ASYNC）

用途 Modem或Modem池的连接，用于实现远程计算机通过公用电话网接入网络，通信速率较低。

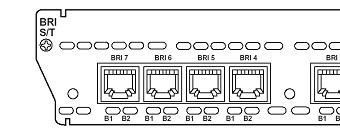

⑶ISDN BRI (基群速率) 接口

用于ISDN 线路通过路由器实现与Internet或其他远程网络的连接，可实现128kb/s的通信速率。

ISDN有两种速率连接端口，一种是ISDN BRI（基本速率接口），另一种是ISDN PRI (基群速率接口)

ISDN BRI 接口采用RJ-45 标准，与ISDN NT1 的连接使用RJ-44-TO-RJ-45直通线。

标注方法 BRIx，如BRI 1，BRI 2。

配置接口

⑷Console接口

使用配置专用线直接连接至计算机的串口，利用终端仿真软件（如 windows 下的超级终端）进行路由器的本地配置。路由器的Console端口多为RJ-45端口。

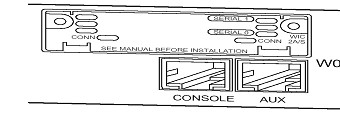

⑸AUX 接口

AUX 接口为异步端口，为RJ-11 电话线接口类型。主要用于远程配置，也可用于拨号连接，还可以通过收发器与Modem进行连接。AUX端口与Console通常同时提供，因为它们各自的用途不一样。

常见串口线缆

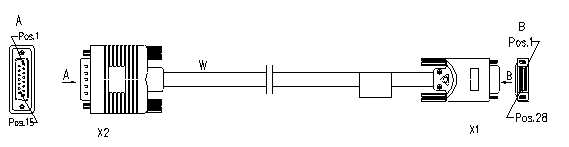

DB28和DB15连接器

DB28接口

DB15接口

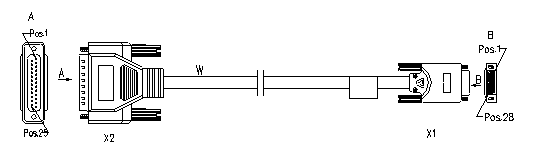

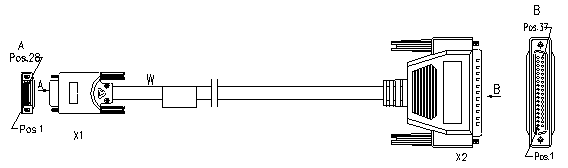

V.24 电缆

支持同步和异步两种方式

异步方式下最高速率为115200bps

同步方式下最高速率为64000bps

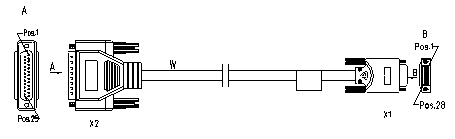

V.35电缆

只能工作在同步方式下

同步方式下最大速率为2Mbps

其他常见串口电缆

X.21 DTE 电缆

RS-449

RS-530DTE电缆

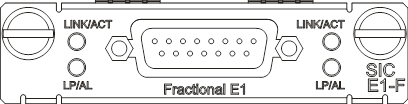

E1 接口电缆

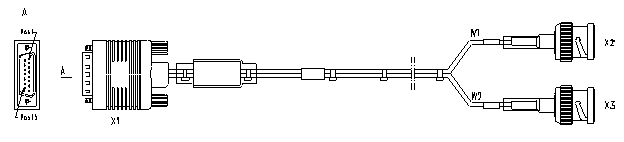

E1 75欧姆非平衡电缆

E1 同轴电缆

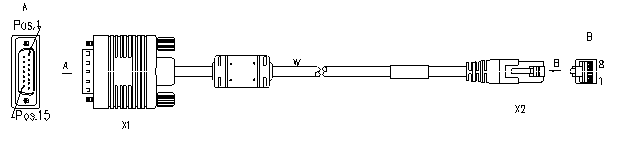

E1 120欧姆平衡电缆

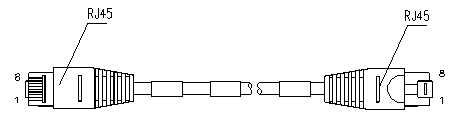

RJ45 连接器

T1 接口电缆

RJ11 连接器
