驱动器接地点位置对传导发射的影响

1. 背景

在做传导发射实验时，发现驱动器的电机线PE接地位置会对测试结果有很大的影响，导致测试超标，不知道同仁们是否有遇到，现在将遇到的有趣的现场与大家分享下。

2. 驱动器结构与传导发射测试布局

2.1 驱动器结构接地说明

驱动器逆变模块的散热器通过L型金属桥连接，作为用户使用端PE接口；

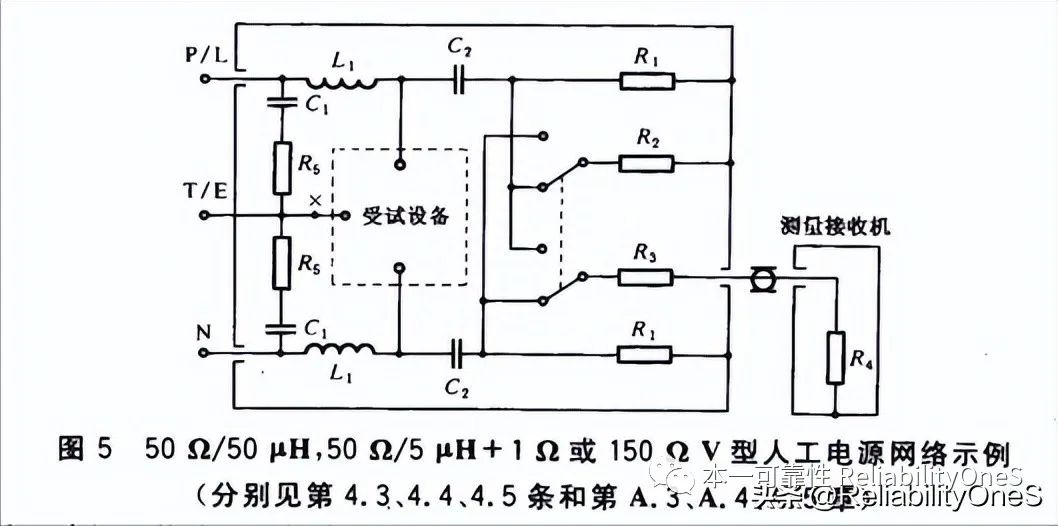

2.2 LISN示意图

2.3 传导发射测试接地说明

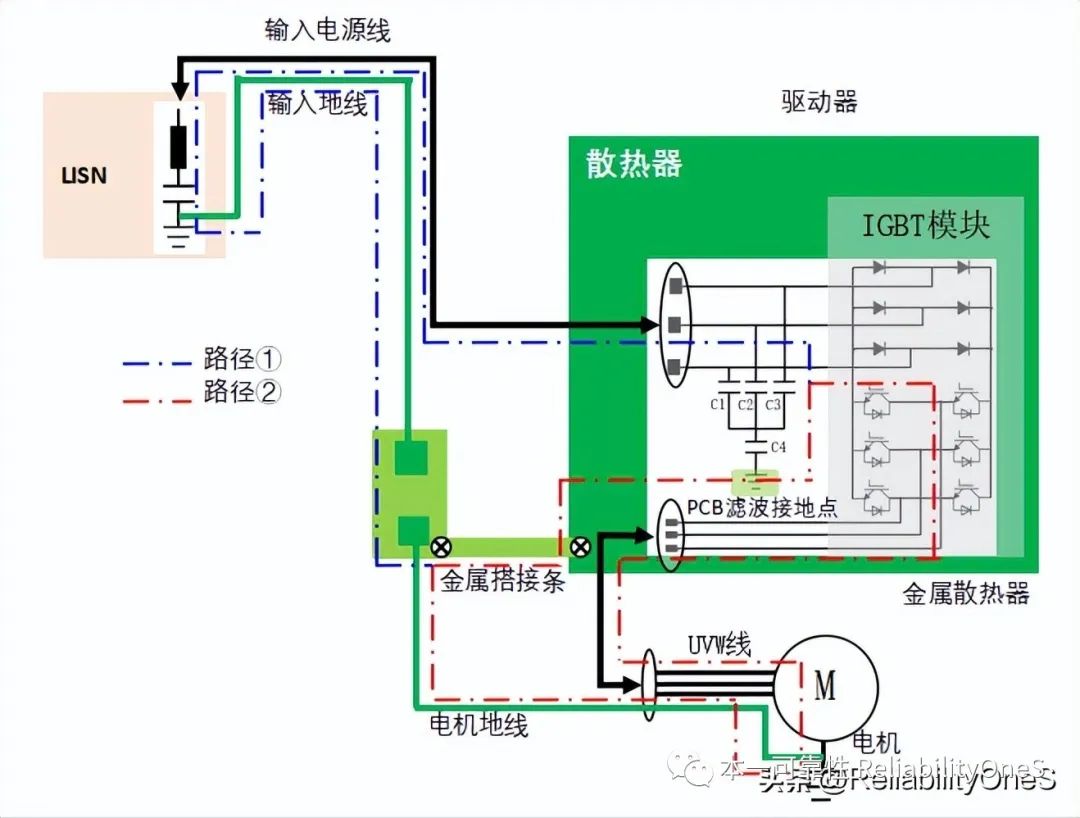

传导发射测试布局与驱动器结构示意图

3. 噪声路径分析

3.1 总体噪声流向

LISN测试噪声路径

3.2 噪声路径简化分析

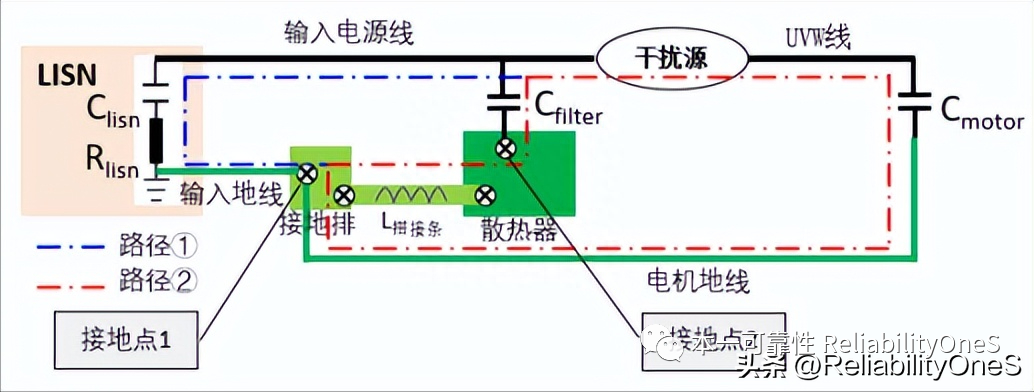

LISN测试路径简化

3.3 接地点优化路径分析

电机线的PE就近噪声源：

电机接地位置变化

4. 分析总结

4.1 设计薄弱点

• （1）电机PE线端子设计，没有就近I驱动器噪声回路设计接地点；
• （2）端口电容的Y电容接地点没有就近端口设计，导致滤波电容外挂严重，起不到该有的滤波效果；

4.2 路径分析总结

（1）用户接口与散热器间的接地排过窄，形成的电感量级足够影响电机噪声的分流，导致传导发射超标；

（2）通过改变接地点的位置，改变了噪声源流过LISN的大小，从而改变了测试结果，可以用路径解释，也可以用公共阻抗耦合解释；

5. 思考与启示

• 端口滤波电容要靠近端口放置，特别是接地点，防止电容外挂严重；
• 电机的PE接地点要靠近噪声源进行放置，就近回流；
• 用户接口与散热器间的接地桥宽度要尽量大，降低阻抗，重点关注载频的倍频频段的路径阻抗；
