替代NCS8823芯片方案|CS5260完全替代NCS8823芯片|Type-C转VGA低成本方案

NCS8823是一款DisplayPort信号至VGA转换器，通过USB Type-C连接器。它是适用于USB Type-C至VGA转换器、适配器、对接设备。此设备结合了基于USB Type-C的DisplayPort接收器和VGA发射机。NCS8823可以工作没有任何外部配置或设置。CS5260可以完全替代兼容NCS8823芯片，CS5260集成了符合 DP1.4标准的接收器和 VGA接口。此外，一个 CC控制器用于 CC通信以实现 DP Alt模式。CS5260支持USB Type-C显示端口交替模式，CS5260可以将视频和音频流从USB Type-C接口传输到VGA端口。在CS5260芯片当中，显示端口v1.2接收机支持1、2、4不同1.62Gbps、2.7Gbps和5.4Gbps频率配置输入，支持VGA输出时为1920x1200P@60Hz。方案设计者可以使用CS5260来实现TYPE-C转VGA音视频应用程序转换和程序暂停等操作。

综上所示：CS5260不管在功能特性上与NCS8823一致，而且CS5260与NCS8823的应用场景与用途也一致：

CS5260与NCS8823参数特性对比：

CS5260参数特性：

USB Type-C显示端口 （DP） 替代模式输入（接收器）

USB Type-C规范 1.2并向后兼容 Type-C规范 1.0

符合VESQ DisplayPort TM V1.4标准。支持2路数字输入，速度高达RBR（1.62-Gbps）/HBR（2.7-Gbps）/HBR2（5.4-Gbps）

内置 CC控制器，用于插头和方向检测

高达 HBR2（5.4-Gbps输入

内置高性能自适应均衡器

支持 1 MHz AUX通道USB Type-C通道配置（CC）功能

VGA输出接口

三路 8位 DAC（数模转换器），时钟频率高达 210MHz

支持多达 1920x1200@60Hz（减少 2.7g以下消隐）、2048X1152@60Hz（减少 2.7g以下消隐）和2048X1536@60Hz（减少 2.7g以下消隐）

嵌入式V同步5V缓冲器

HBM4-KV用于 VGA连接器引脚

符合 VESA VSIS v1r2标准

NCS8823参数特性：

VGA输出

最高分辨率可达WUXGA（1920*1200@RB)@60赫兹

三路8位DAC（数模转换器），时钟高达166MHz

符合VESA VSIS v1r2

R/G/B互换

USB TYPE-C

USB Type-C电缆和

符合1.3版连接器规范

符合USB Power Delivery Specification Rev3.0

兼容USB Type-C标准1.0a版的DisplayPort Alt Mode支持2条主链路，链路速率为1.62Gbps（RBR）或2.7Gbps（HBR）

CS5260替代NCS8823的优势在于：

1.CS5260嵌入式振荡器或外部晶体可选

2.CS5230嵌入式线性压差稳压器 （LDO）

3.CS5260嵌入式单片机

4.CS5260嵌入式EDID（如果终端设备没有EDID，CS5260将响应EDID）

5.CS5260嵌入式V同步/H同步5V缓冲器

CS5260芯片集成度较高，整体方案设计简单，外围器件较少，方案BOM整体成本较低，方案整体性价比NCS8823要高。CS5260与NCS8823的封装方式也一直都是QFN32封装。

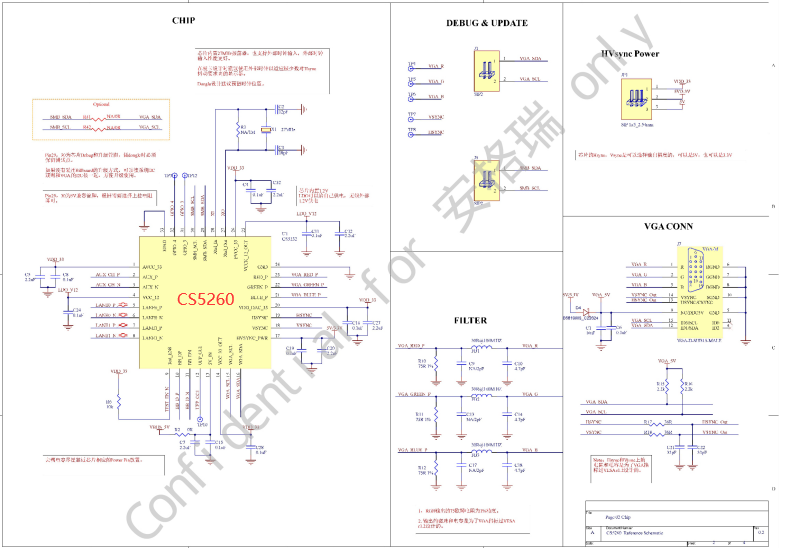

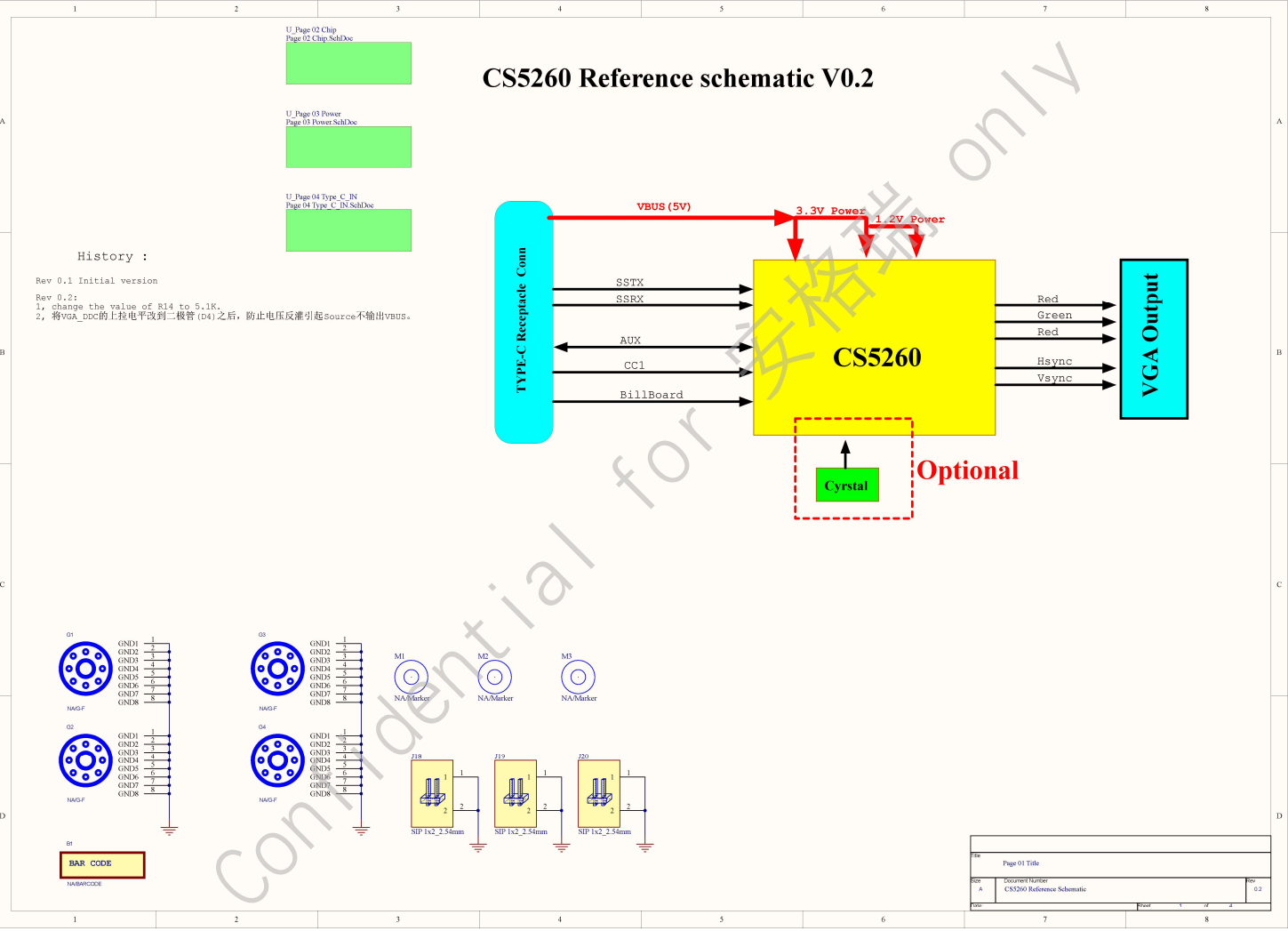

CS5260替代NCS8823设计Type-C转VGA z转换方案设计电路原理图参考如下所示：
