基于谱瑞PS188的USB Type C转HDMI2.0和USB3.2之扩展坞方

谱瑞PS188提供了一个高度集成USB-C Dock解决方案，PS188单个芯片中集成了DisplayPort1.4a到HDM2.0的协议转换器，USB 3.2 Gen2集线器和双USB PD 3.1控制器。
PS188的Type C上行口支持DisplayPort Alternate Mode功能，固定工作在2 Lane DP, 1 Lane USB3.2。
下行口包括一个HDMI 2.0端口、两个USB 3.2 Gen 2端口和一个专用的USB 2.0端口。支持两个全功能的PD 3.1控制器，通过内部MCU可以快速更新所需固件，满足不同规格需求。

湘凡-湘凡科技

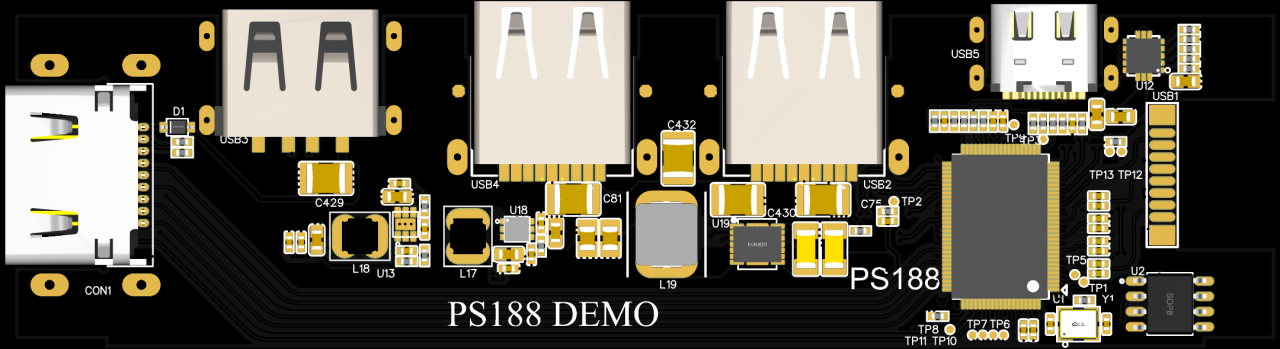

►展示板照片

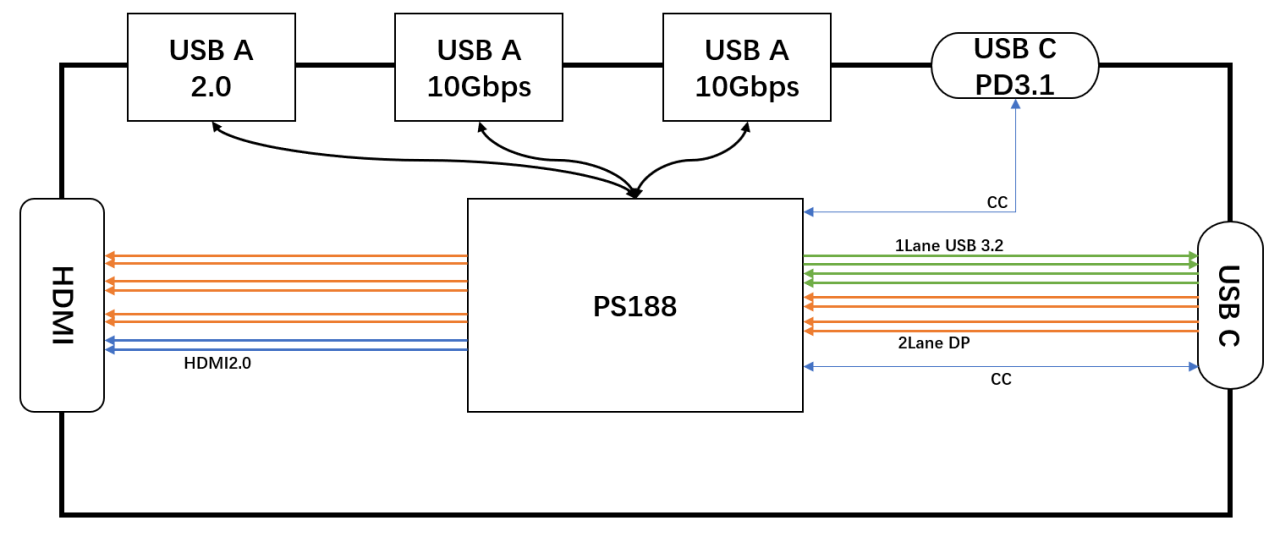

►方案方块图

►核心技术优势

PS188给USB C Dock提供了一个单芯片解决方案，这极大减小了Dock的PCB面积，对小巧轻便的dock来说是个很好的选择。同时PS188 继承了PS186 / FL7112的兼容性，可以大大缩短项目开发验证周期。

►方案规格

支持VESA DisplayPort 1.4a规范, 链路速率达HBR3,支持DSC,HBE
支持HDMI 2.0b规范 USB HUB兼容 USB1.1,2.0和3.2规范，支持USB3.2 Gen 2 ，10Gbps速率
内部集成Billborad
USB Type C 口支持 PD3.0 V2.0, 后续可通过更新FW升级至PD3.1
