基于 NXP LPC5536 的芯片评估板方案

方案是基于 NXP LPC5536 制作的芯片评估板，主控 LPC5536 是一颗 Cortex-M33 内核的高性能 MCU ，工作频率高达 150 MHz，提供最高 256 KB Flash 与 128 KB SRAM，拥有 CAN-FD、High Speed SPI 及丰富的模拟数字外设。LPC5536 适用于工业与消费类市场。其典型应用为电机控制、工业和楼宇自动化、电动工具、智能家居、电源逆变器、安防系统等。

该方案提供 Arduino 接口供开发者调试，支持 PWM 直流马达调速、CAN FD 通讯，适配 NXP FRDM-MC-LVPMSM 电机驱动板。

►展示板照片

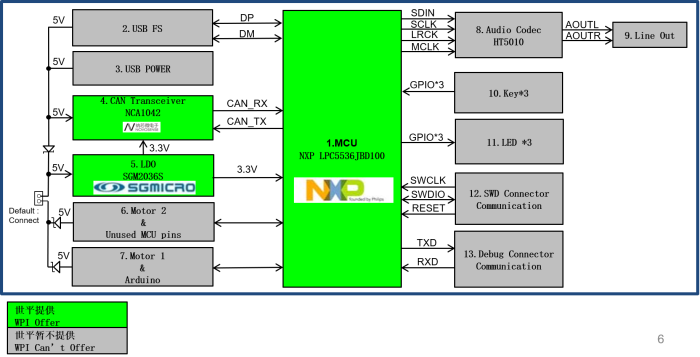

►方案方块图

►核心技术优势

 32 位 ARM Cortex-M33 内核，最高主频 150MHZ 

256KB 闪存，高达 128KB 的 RAM 

4 个 16 位 2.0M/S ADC & 2 个 12 位 1.0M/S DAC 

集成 4 个比较器、2 个温度传感器、3 个 运算放大器 

5 个 通用计时器、1 个 SCTimer 、1 个 RTC 定时器 

集成 DSP、FPU、MPU  8 个可配置为 SPI、I2C、UART、I2S 的 Flexcomm 接口 

支持 CAN FD、I3C、高速 SPI 

2 个 FlexPWM ，4 个子模块，提供 24 个 PWM 输出 

集成 2 个正交编码/解码器
